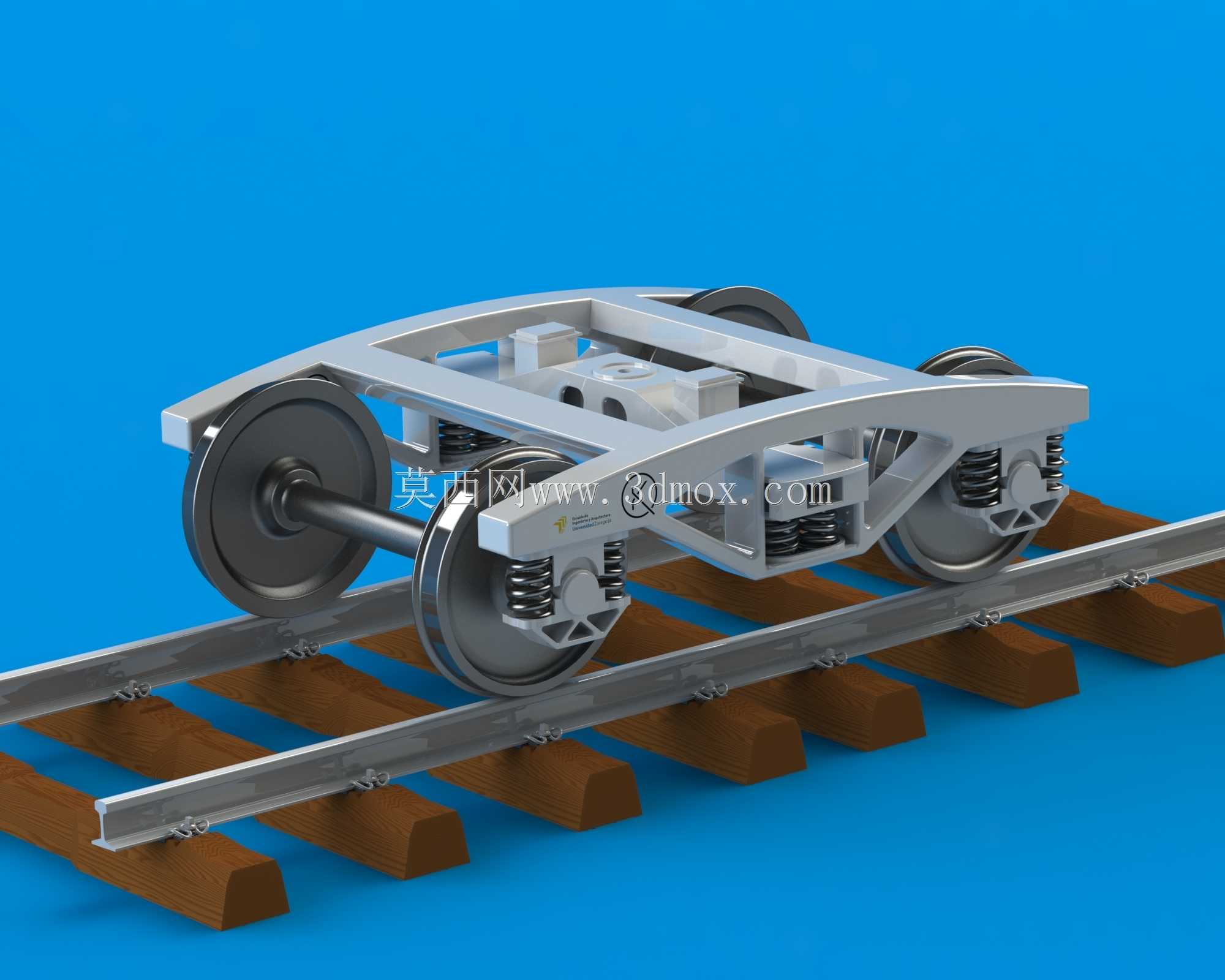

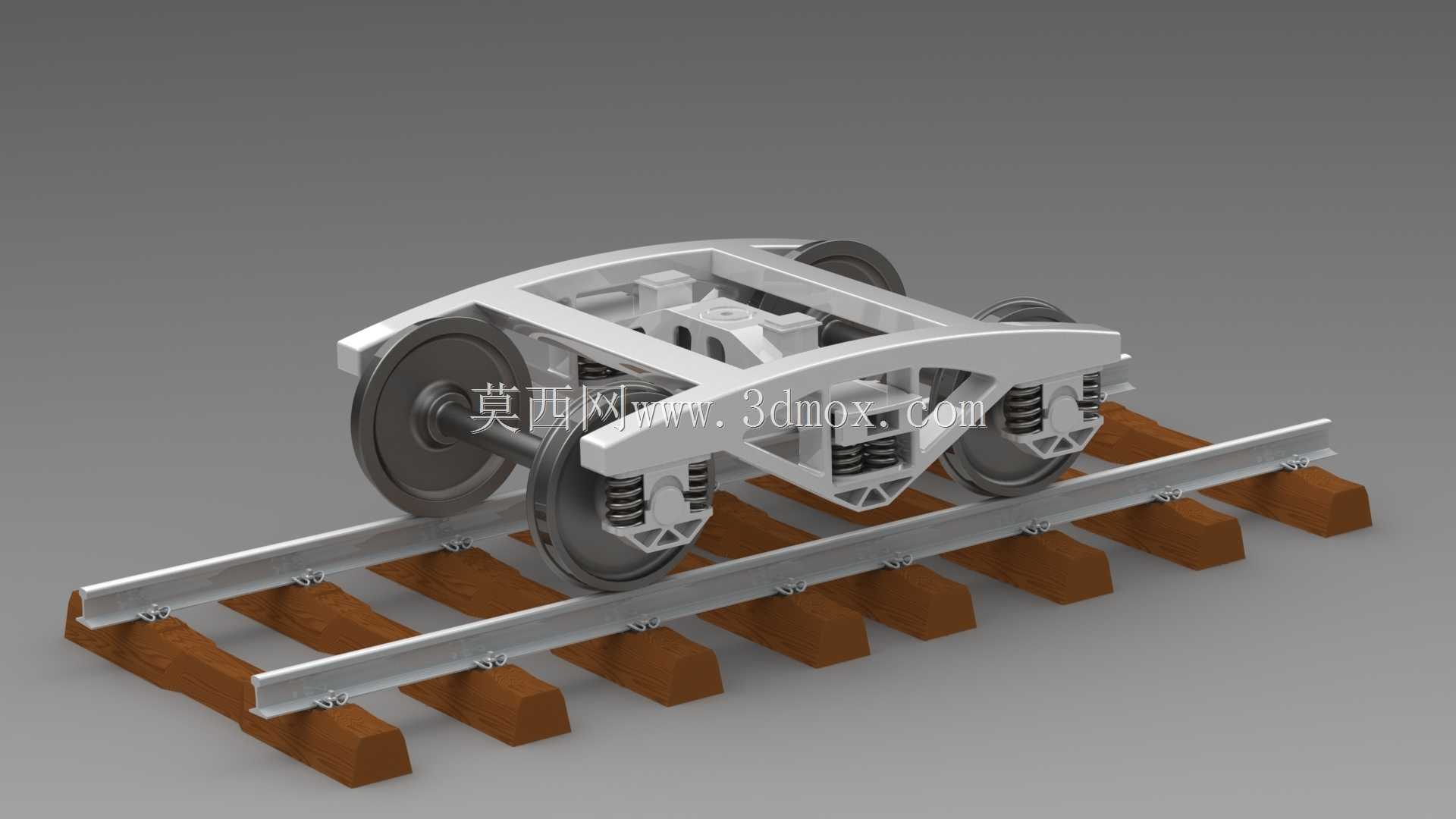

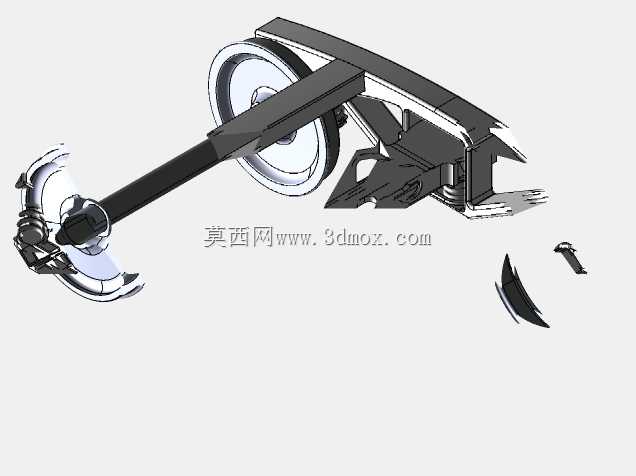

轨道车辆双悬挂转向架结构设计

轨道走行部长期承受轮轨交变冲击，传统转向架在小半径曲线通过时，侧架与轮对的横向窜动余量不足，易引发轮缘偏磨、轴箱温升过快的现场故障，这套双悬挂结构的设计核心正是针对这类工况痛点做的适配优化。轮对与轴箱的配合面预留了0.02mm的径向公差带，既保证压装时的过盈定位强度，又能在过弯时允许轮对产生微小的自适应偏转，抵消轮轨横向作用力带来的额外载荷。侧架的箱型截面做了局部变厚度处理，弹簧安装座位置加厚3mm，对应位置的铸造圆角放大到R5，避免应力集中导致的疲劳开裂，非承载区域则适当减薄，在不降低整体刚度的前提下控制簧下质量。一系弹簧采用嵌套式双组布局，内外弹簧的旋向相反，运行中可互相抑制共振振幅，弹簧座的定位凸台做了1:10的锥度导向，装配时无需额外工装即可快速对位，更换维护时能大幅缩减停线时长。侧架与摇枕的连接面设置了耐磨耗衬板，衬板表面做了淬硬处理，硬度达到HRC45-50，长期摩擦后磨损量可控制在0.1mm/十万公里以内，衬板采用沉头螺栓固定，螺栓头低于衬板表面0.5mm，避免运行中磕碰产生异响。横跨梁的安装位置避开了制动管路的走线路径，两端的弹性节点采用橡胶与金属硫化一体结构，既能传递纵向牵引力，又能过滤轨道接缝处的高频振动，避免振动直接传递到车体影响乘坐舒适性。轮对的踏面采用LM磨耗型轮廓，与国内常用钢轨廓形匹配度更高，初始接触斑面积比传统锥形踏面大27%，可有效降低接触应力，延长镟轮周期。轴箱密封采用非接触式迷宫结构，配合双唇口密封圈，既能阻挡粉尘、雨水侵入轴承腔，又不会产生额外的摩擦阻力，低温环境下也不会出现密封件卡滞的问题。
