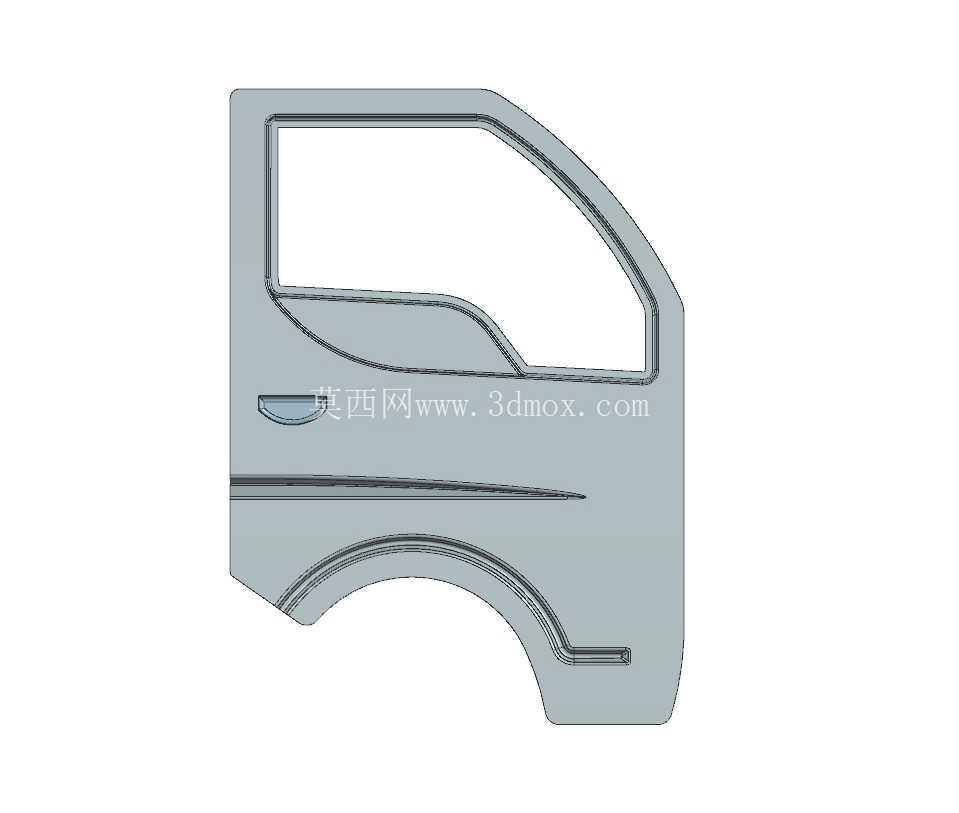

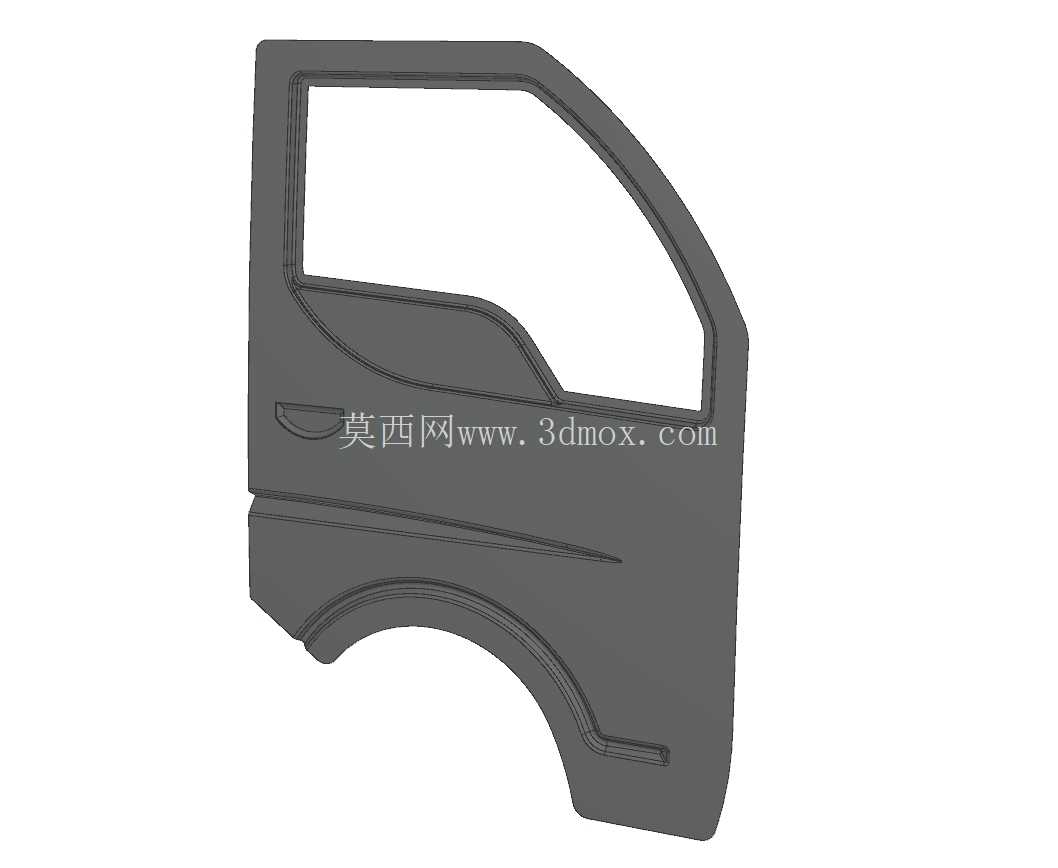

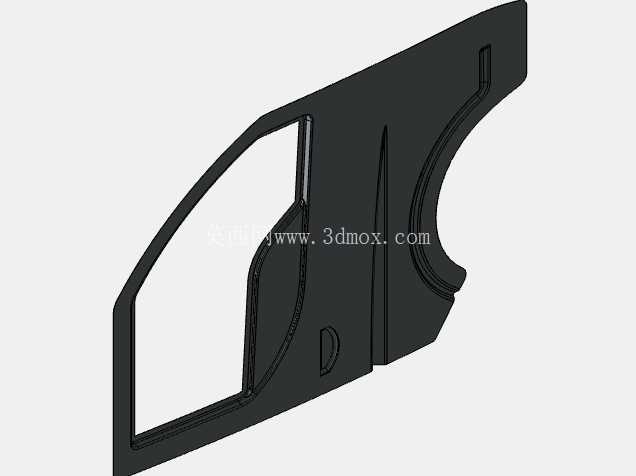

轻型载货汽车车门外覆盖件结构设计

在商用车车身结构开发流程中，车门作为驾乘人员进出舱体的核心功能部件，同时承担着隔绝外部环境、保障舱体密封性、抵御行驶过程中气流冲击与碎石剐蹭的作用，其外覆盖件的曲面精度、结构刚度与安装匹配度，直接影响整车的风噪表现、外观质感与长期使用可靠性。本次设计的轻型货车车门外表面结构，针对城配运输场景下车辆高频启停、复杂路况行驶的使用需求做了针对性优化，区别于乘用车车门偏向流线型低风阻的设计取向，该部件在曲面造型上兼顾了冲压成型可行性与后期维修便利性。

从实际应用场景来看，城配轻型货车日常行驶多覆盖城市铺装道路、城郊非铺装支路，装卸货过程中也容易出现剐蹭、磕碰，因此外板的曲面分块特意规避了过多复杂的锐角棱线，在门把手安装区域、轮拱上方区域做了局部刚度加强的曲面隆起，既能够降低冲压环节的成型难度，减少薄板拉延过程中出现开裂、起皱的概率，也能在发生轻微剐蹭时降低钣金变形量，减少后期维修的钣金工时。车门上部的窗框区域采用一体化的曲面过渡设计，匹配车门玻璃的升降导轨安装边界，外板边缘的翻边结构严格按照车身焊装的公差要求预留焊接余量，能够和车门内板、加强板形成完整的腔体结构，提升车门整体的抗扭刚度，避免车辆长期行驶在颠簸路面时出现车门变形、玻璃升降卡滞的问题。

设计过程中首先确定了车门的安装边界：上部铰链安装面的位置严格匹配驾驶室A柱、B柱的铰链安装坐标，保证车门开合角度满足装卸货、人员进出的需求，下部轮拱区域的曲面避让充分考虑了前轮跳动的最大行程，预留了足够的间隙避免转向、颠簸过程中轮胎与车门下部发生干涉。外板表面的腰线设计采用平缓的曲面过渡，既能够在视觉上拉长车身侧面的视觉效果，也能够作为冲压过程中的工艺补充面，提升薄板冲压时的材料流动性，保证整个外板的壁厚均匀性，避免出现局部应力集中导致的行驶过程中钣金共振问题。门把手的安装沉台深度按照通用商用车的操作人机工程要求设定，保证戴劳保手套操作时也能够顺利开启车门，同时沉台边缘的导流结构能够减少雨天行车时水流顺着门把手缝隙渗入车门内部的概率，延长车门内部锁体、升降机构的使用寿命。

从结构功能层面来看，该外板作为车门的外观覆盖件，背面需要布置防撞梁安装点、玻璃升降器固定点、密封胶条安装槽，因此在外板的对应位置都做了局部的曲面凹陷加强，不需要额外增加补强贴片就能够满足安装点的刚度要求，有效控制车门整体重量，符合商用车轻量化的设计趋势。车门下部的防擦条安装区域预留了平整的安装面，能够直接粘贴或者卡扣固定防擦条，降低行驶过程中车轮带起的碎石对车门漆面的损伤。外板边缘的密封面采用整圈连续的曲面设计，匹配车门密封条的压缩量要求，能够在车门关闭时形成完整的密封腔体，隔绝外部的雨水、灰尘与行驶风噪，提升驾乘舱的舒适性。

在建模阶段，整个外板的曲面都按照A级曲面的精度要求做了连续性检查，保证相邻曲面之间的曲率过渡平滑，没有突兀的折角，既能够降低冲压后的打磨工作量，也能减少漆面喷涂后出现光影畸变的概率，提升整车外观的精致度。针对商用车使用过程中容易出现的车门下部积泥、积水问题，外板下部的曲面特意设计了微小的倾斜角度，能够让水流顺着曲面自然流下，减少污渍附着，降低用户日常清洗的难度。整个部件的安装定位孔都按照车身焊装的统一基准设定，和驾驶室侧围的匹配间隙控制在合理公差范围内，保证车门开合过程中没有干涉、异响，长期使用后也不会出现间隙不均的问题。
