碳纤维材质汽车尾门结构三维设计

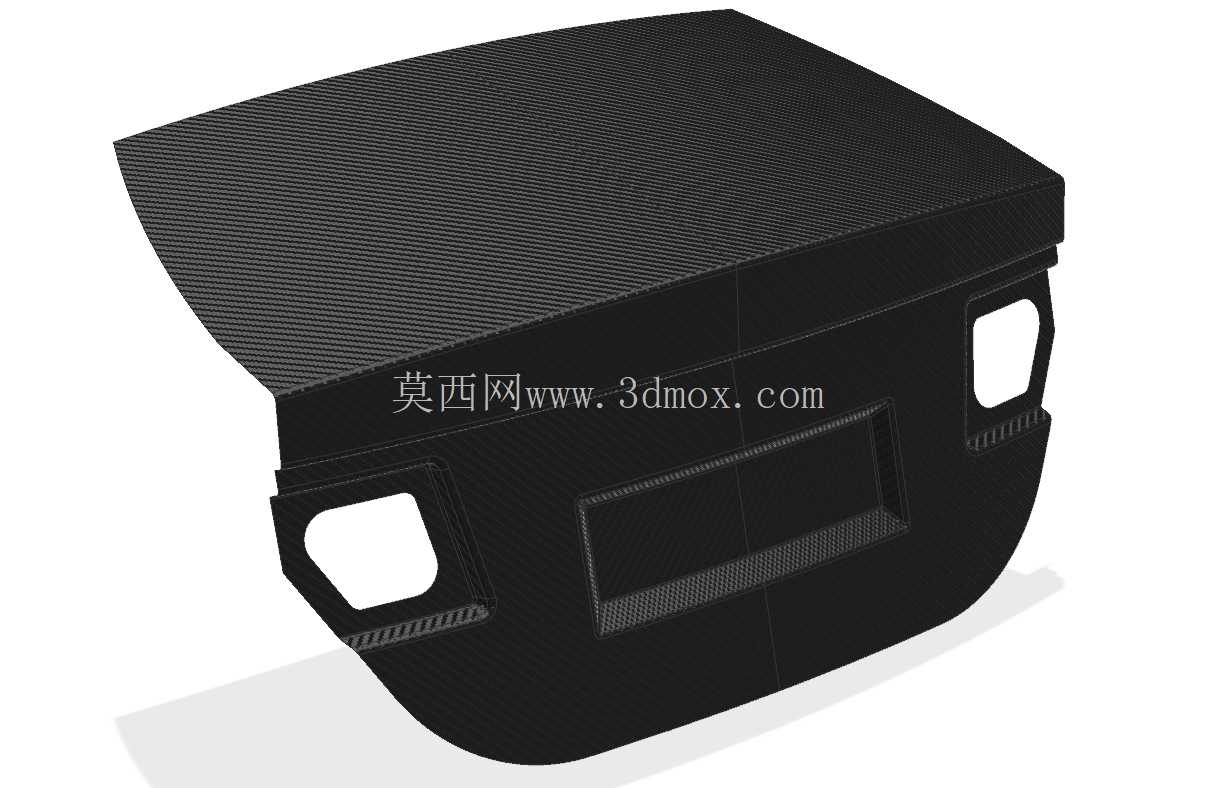

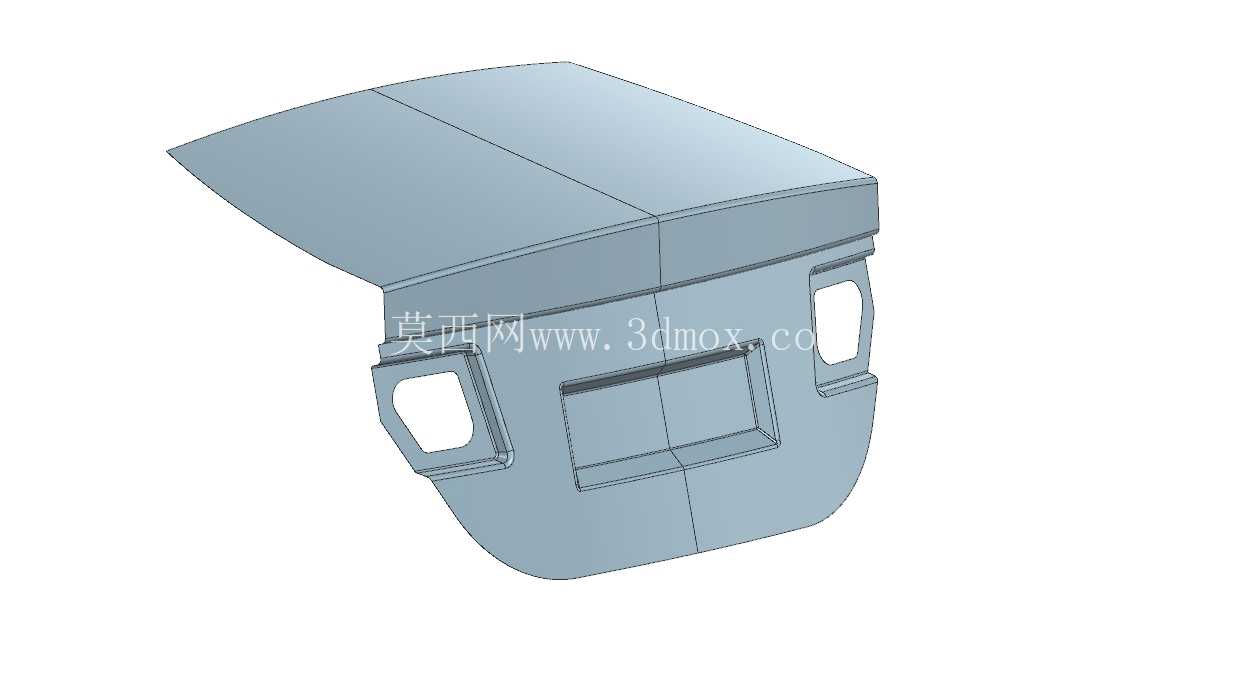

　　在乘用车轻量化设计迭代进程中，尾门作为车身尾部核心开闭件，其结构设计直接关联整车减重目标达成、尾部装配精度控制以及用户实际使用体验，采用碳纤维复合材料打造的尾门结构，相比传统钢制尾门可实现40%以上的减重幅度，同时能更好兼顾造型曲面的流畅度与结构刚度需求。这款尾门结构在设计阶段，首先围绕车身尾部的安装边界做了基准锚定，尾门整体轮廓完全匹配白车身尾部的D柱下段、后围上横梁、侧围后段的安装点坐标，上部与车顶后沿的流水槽结构做了贴合式过渡，两侧预留的尾灯安装避让位，完全对应常规SUV车型尾灯的装配公差带，安装面的Z向高度差控制在0.2mm以内，避免后期装配出现段差超差问题。

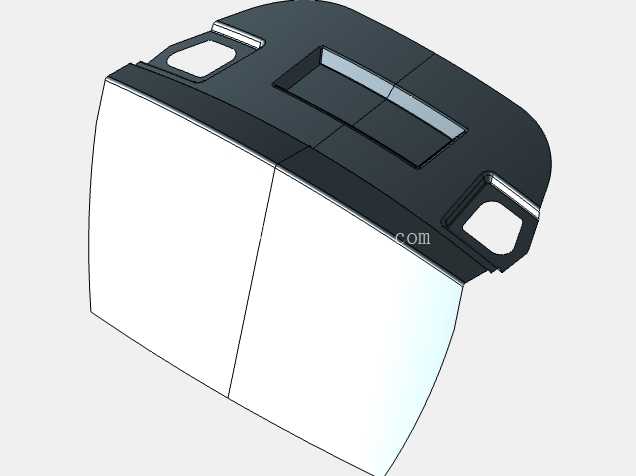

　　尾门中部预留的牌照安装区域，严格遵循机动车号牌安装的国标尺寸要求，安装点的孔位间距、螺纹规格都对应通用的牌照固定标准，区域周边做了局部的加强筋结构，避免长期使用后牌照安装位出现振动异响。两侧的内凹式把手避让结构，兼顾了手动开启尾门的操作空间需求，同时在结构内侧预留了电动尾门撑杆的安装支座位置，可适配手动、电动两种尾门开启配置，不需要额外修改主体模具结构。从功能特性层面看，这款碳纤维尾门采用了变厚度铺层设计思路，在尾门与车身铰链连接的上部安装区域、锁扣啮合的下部区域，做了碳纤维铺层的局部加厚，铺层角度按照0°、±45°、90°的多向堆叠方式排布，保证连接区域的抗冲击强度与抗疲劳性能，避免长期开关过程中连接位出现分层、开裂问题；而在尾门中部的大面积曲面区域，适当减少铺层厚度，在满足整体抗凹刚度要求的前提下最大化减重效果，同时碳纤维材料本身的阻尼特性，能够更好过滤行驶过程中来自路面的尾部振动，降低尾门部位的风噪与振动传递。

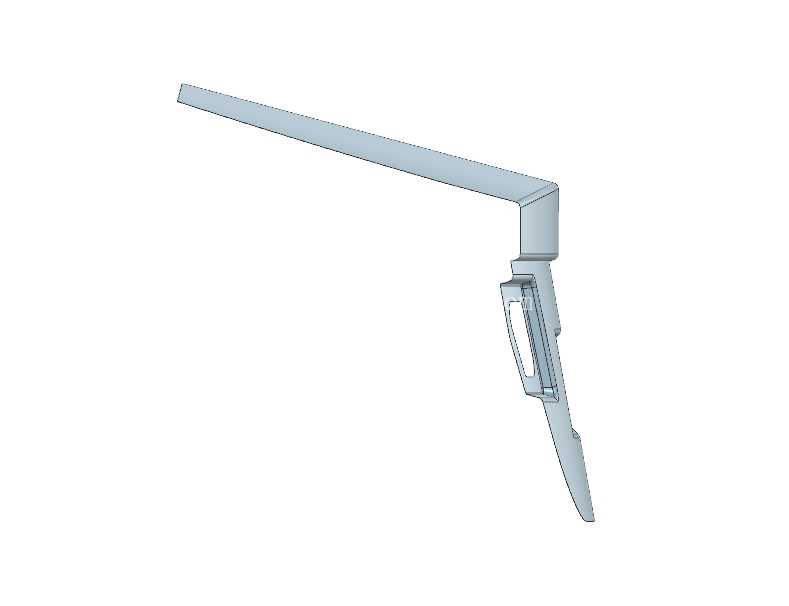

　　尾门的边缘区域做了一体化的翻边结构，翻边弧度完全匹配车身尾部的密封胶条安装型面，密封面的平面度控制在0.15mm以内，保证尾门关闭后胶条的压缩量均匀，避免出现尾部漏水、风噪过大的问题；翻边内侧预留了内饰板的卡扣安装位，卡扣孔位的间距按照120-150mm的均匀间距排布，保证后期尾门内饰板安装后的贴合度，避免出现内饰松动异响。在实际应用场景中，这类碳纤维尾门多用于主打轻量化性能的乘用车型、新能源车型以及改装车领域，能够有效降低车尾的整体重量，优化车辆前后轴荷分配，对于新能源车型而言，减重带来的续航提升效果明显，同时碳纤维材质的表面纹理可以直接作为外观装饰面，减少后期喷漆工序的成本与污染。

　　设计过程中还充分考虑了尾门的装配工艺性，主体结构采用一体成型工艺，减少了传统钢制尾门需要的多零件焊接工序，降低了焊接变形带来的尺寸误差，整体结构的集成度更高，后期装配时只需要完成铰链、锁具、撑杆、线束附件的安装即可，有效提升总装车间的装配效率。针对行人保护的相关要求，尾门外板的曲面弧度做了针对性优化，在尾门下沿与后保险杠衔接的区域，做了适当的弱化结构设计，在发生低速碰撞时能够通过合理的溃缩吸收能量，降低对碰撞对象的伤害，同时尾门整体的抗凹性能满足日常使用中的按压、轻微冲击需求，不会出现传统薄钢板尾门容易出现的按压凹陷问题。尾门两侧的尾灯避让位周边，还预留了尾灯线束的过孔与固定卡扣位，线束走向沿着尾门内侧的加强筋区域排布，避免线束与活动部件产生干涉，过孔位置配备了密封胶圈的安装槽，防止雨水顺着线束进入尾门内部造成零部件锈蚀。
