汽车发动机四出排气歧管结构设计

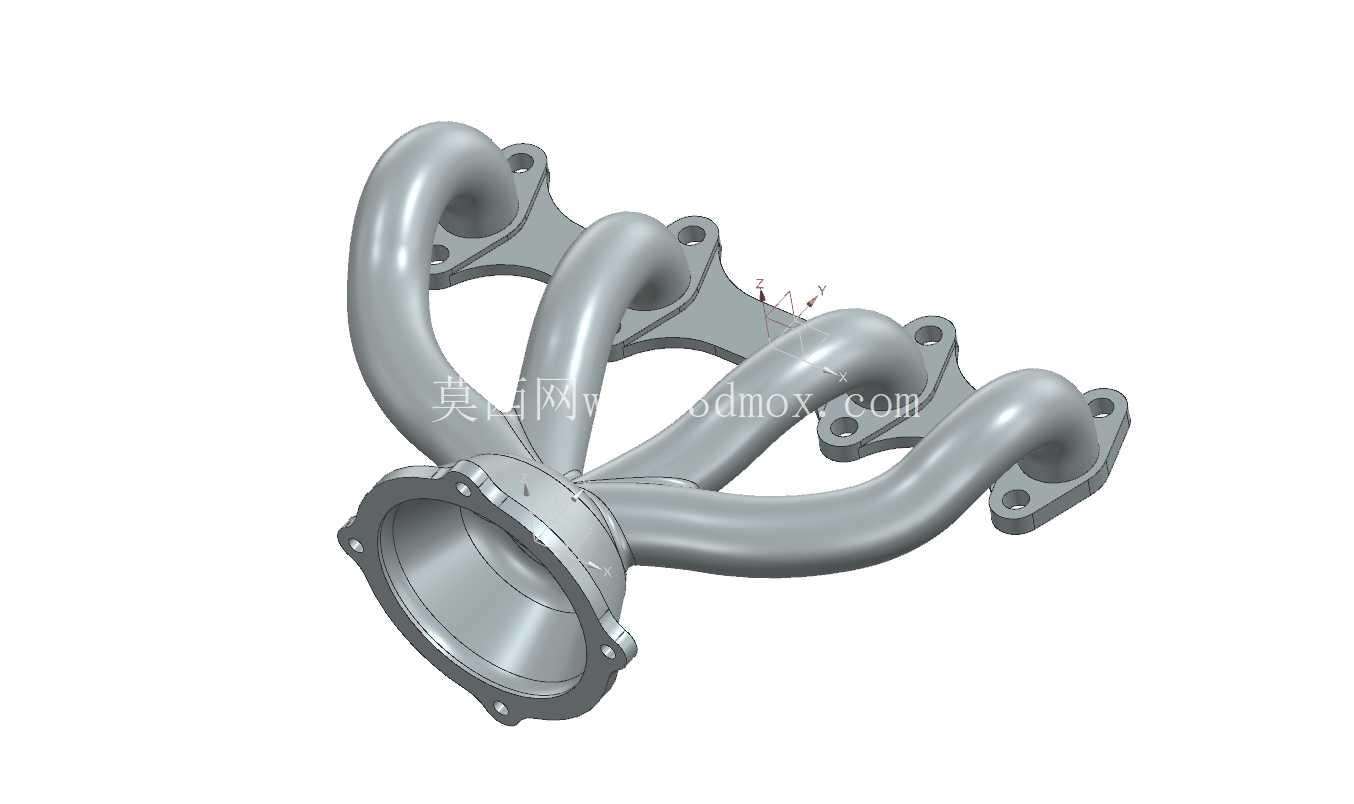

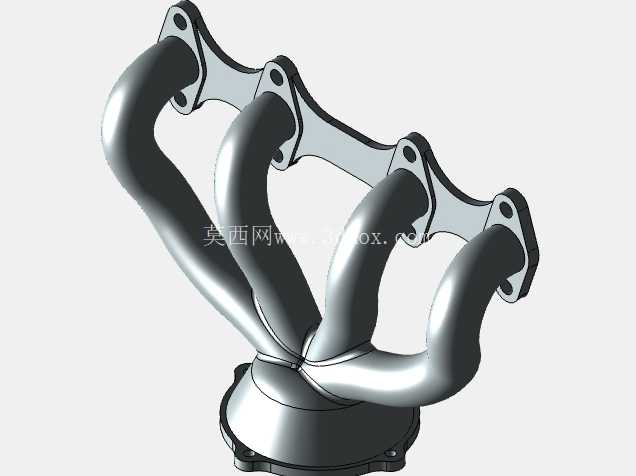

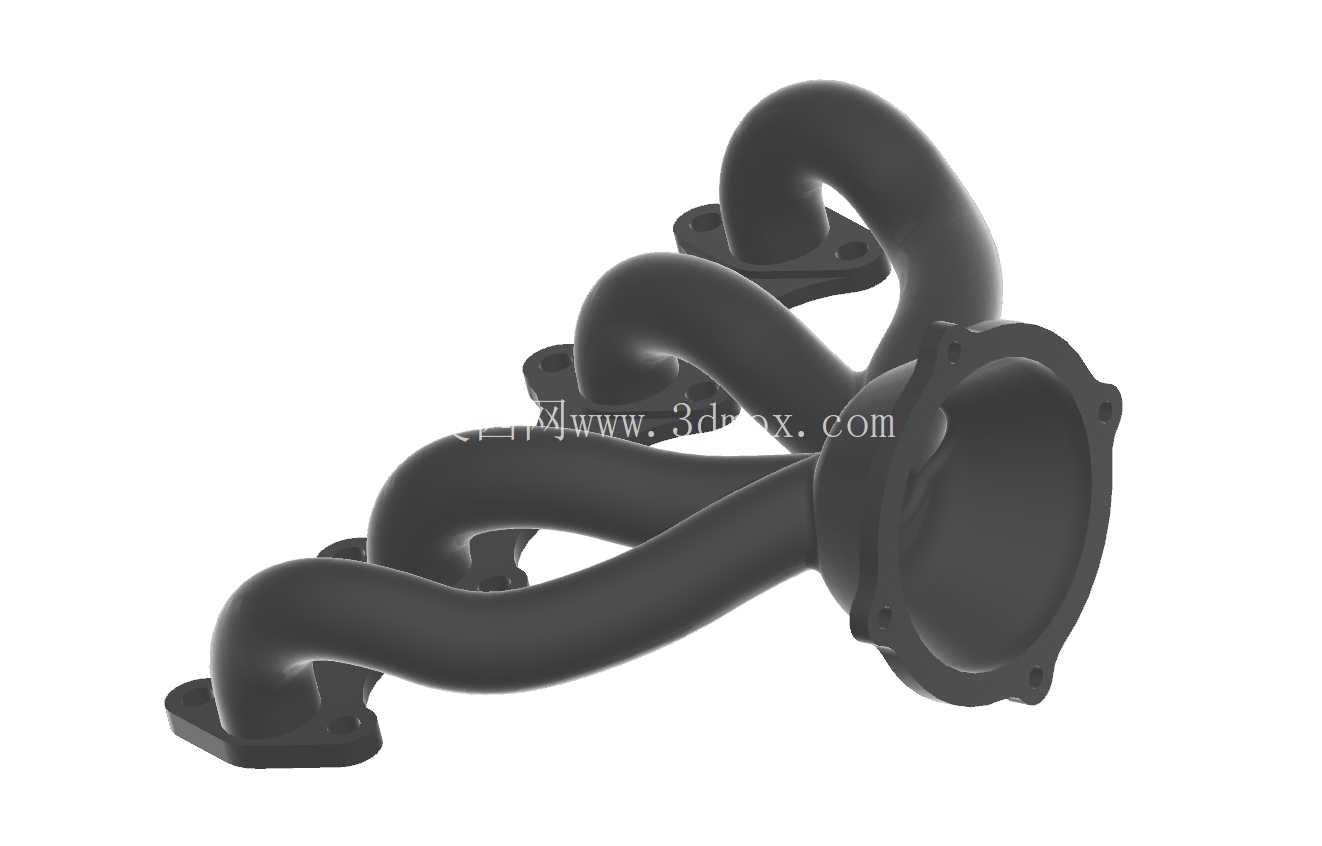

　　在汽车动力系统的进排气模块开发中，排气歧管是衔接发动机气缸盖排气口与下游排气系统的核心导流部件，其结构合理性直接影响发动机的排气效率、动力输出特性与各缸排气均匀性，尤其在赛车动力改装、高性能民用车型的动力调校场景中，排气歧管的管路走向、歧管长度、交汇角度都是需要反复校核的核心参数。这款四缸发动机适配的排气歧管，采用等长管路的布局思路，四个独立进气法兰分别对应发动机四个气缸的排气出口，每段弯曲管路的曲率经过反复调整，既规避了发动机舱内周边附件的安装干涉，又尽可能保证各缸排出的废气到达总汇集腔的路径长度一致，避免出现排气脉冲相互干扰的问题，减少排气背压对发动机充气效率的负面影响。

　　从安装边界来看，四个进气法兰的安装孔位完全匹配对应机型气缸盖的排气侧螺栓分布，法兰密封面的平面度公差控制在0.1mm以内，保证装配后不会出现高温废气泄漏的问题；末端的总出口法兰采用圆形凸缘结构，适配三元催化器或者前段排气管的对接接口，法兰上的螺栓孔位均匀分布，可保证连接后的密封压力均匀分布，承受发动机运行过程中的高频振动与高低温交变载荷。设计过程中优先考虑了管路的气流顺畅性，所有弯管段的弯曲半径都控制在管径的1.5倍以上，避免出现过小弯折导致的气流流速骤降、局部紊流加剧的问题，管路交汇处的型腔做了平滑过渡处理，没有突兀的截面突变，引导各缸排出的脉冲气流有序汇入总排气道，减少不同气缸排气过程中的气流对冲。

　　在实际装车场景中，这类排气歧管多用于大排量自然吸气发动机或者改装后的涡轮增压发动机，除了基础的导流排气功能外，等长设计的歧管可以让各缸的排气背压保持一致，帮助发动机在高转速区间获得更顺畅的排气效率，提升动力输出的线性程度，同时合理的管路走向可以避开发动机舱内的转向助力管路、冷却水管路、线束等周边部件，不需要额外改动周边附件的安装位置就能完成装配。结构设计阶段还考虑了热胀冷缩的形变余量，管路的弯曲形态可以在一定程度上吸收发动机启动后从常温到数百度工作温度变化产生的热变形，避免法兰连接处因为热应力过大出现密封垫损坏、螺栓松动的问题。

　　歧管的管壁厚度根据不同位置的工作温度做了差异化设计，靠近气缸盖排气口的进气法兰端厚度更大，可承受更高的热冲击，中段弯管部分在保证结构强度的前提下适当控制壁厚，降低整体重量，减少发动机舱内的簧下质量负载。对于三维结构设计从业者来说，这类复杂空间弯管的建模难点在于多段管路的空间曲率衔接，既要保证各段管路的长度误差控制在允许范围内，又要让所有管路的交汇区域平滑过渡，不能出现建模过程中的曲面褶皱、壁厚不均的问题，同时还要反复核对安装法兰的孔位坐标、整体结构的外包络尺寸，确保模型导入装配环境后不会和发动机缸体、机舱周边部件出现干涉。在实际的性能验证环节，这类歧管结构完成建模后还需要结合流体仿真软件做排气流场分析，校核不同转速下的各缸排气背压差值、管路内的气流流速分布，针对局部紊流明显的区域调整管路曲率，再结合热力学分析校核高温工况下的结构应力分布，对应力集中的弯管过渡区域做圆角强化处理，避免长期高温工作下出现结构开裂的问题。
