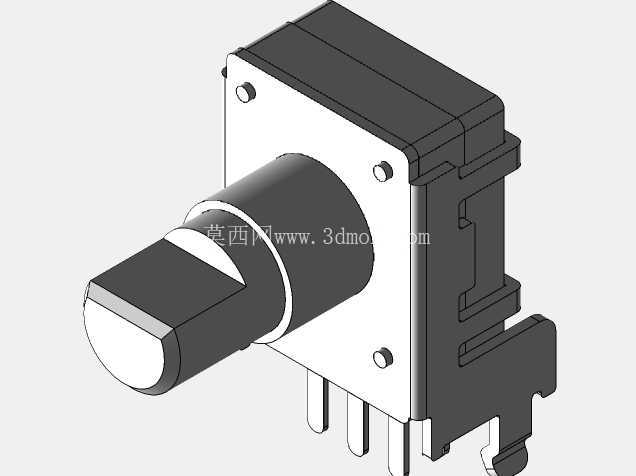

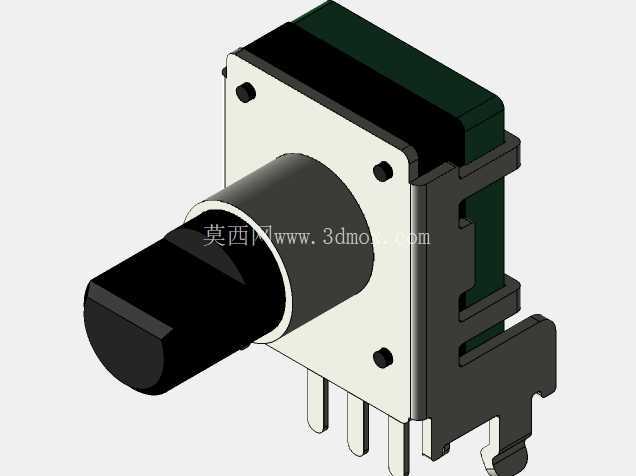

卧式插装旋转编码器结构三维设计

做了十几年结构设计，经手的编码器选型和配套结构改型不下百款，这次做的这款卧式侧插旋转编码器，最初是为了适配手持工业控制终端的面板空间限制——当时客户的手持终端面板厚度只有8mm，内部留给控制元件的纵向深度不足15mm，常规立式编码器的轴体垂直于PCB安装，总高度会超出内部空间2mm以上，根本塞不下，才敲定了这种轴体平行于PCB的卧式结构方案。

先从实际应用场景说，这类编码器现在用得最多的就是小型工控手持盒、便携测量仪器面板、车载影音控制旋钮、小型变频器操作面板，还有桌面式小型测试设备的参数调节位，核心作用是把旋钮的旋转角位移转换成对应的脉冲电信号，给主控单元传递调节指令，比普通电位器的调节精度高，还没有电位器长期使用后的碳膜磨损漂移问题，旋转寿命能做到普通碳膜电位器的五倍以上，适合需要频繁调节参数的操作位。

从功能特性上拆解，这款编码器带定位档位结构，每旋转15度会有清晰的档位顿挫感，每一个档位对应输出一组正交脉冲，主控端可以通过两路脉冲的相位差判断旋转方向，实现参数的增减调节；轴端做了D型切面，配套旋钮的时候不用额外打顶丝防转，直接套上就能卡紧，装配效率比光轴款高不少；尾部的插装引脚是标准2.54mm间距，和常规直插元件的PCB孔位兼容，过波峰焊的时候不需要定制特殊钢网，量产的时候不会增加额外的工艺成本；侧面带的固定支架是和本体一体注塑嵌装的金属片，两个定位孔刚好对准PCB上的安装孔，过焊的时候能把编码器本体牢牢固定在板上，旋钮受径向推力的时候不会把引脚掰弯，之前做过的无固定支架款编码器，现场使用的时候经常出现旋钮被撞歪导致引脚脱焊的问题，这次的固定结构就是针对那个失效点做的优化。

设计思路上，一开始画结构的时候先卡的是安装边界：轴体伸出安装面板的长度控制在11mm，刚好适配市面上通用的10mm直径塑料旋钮，旋钮装完之后和面板之间留0.3mm的间隙，不会蹭面板导致旋转卡滞；本体总宽度12mm，在PCB上占的横向空间和一个卧式0.5W电阻差不多，不会挤占周边其他元件的布线空间；引脚伸出本体底部的长度是3.2mm，刚好满足1.6mm厚度PCB的透焊要求，过波峰焊之后焊锡能刚好爬到引脚根部，不会出现虚焊，也不会因为引脚太长剪脚的时候伤到本体内部的触点结构。内部的接触弹片用的是三点接触式设计，比传统两点接触的抗振动性能好，在有轻微振动的工业现场使用的时候，不会出现脉冲丢数的问题；弹片材料选的是铍青铜镀厚金，耐磨性能比普通磷青铜镀锡的好很多，长期旋转之后接触电阻不会变大，信号输出更稳定。本体的基座用的是耐高温PBT材料，过260度波峰焊的时候不会出现基座变形、轴体卡滞的问题，之前试过用普通ABS做基座的编码器，过炉之后轴孔收缩0.1mm，旋转扭矩直接翻倍，根本没法正常使用，这次选材料的时候特意把耐温参数卡到了280度10秒不变形，完全适配常规无铅焊接的工艺要求。

安装边界上还要考虑面板的装配公差，编码器的定位柱比面板上的定位孔小0.2mm，就算面板开孔有±0.1mm的公差，也能顺利装配，不会出现装不上的问题；轴体和面板开孔之间留0.5mm的间隙，就算面板和PCB之间的装配有0.3mm的错位，轴体也不会蹭到面板孔壁，旋转手感不会受影响。另外这款编码器还带按压开关功能，轴体往下按的时候能触发一个轻触开关信号，很多场景下可以把这个信号当确认键用，一个元件就能实现参数调节加确认的功能，不用额外在面板上单独装确认按钮，能进一步节省面板空间，这也是当初选型的时候特意选带按压功能版本的原因——手持终端的面板空间寸土寸金，能少开一个孔就少一个装配工序，也能提升面板的防护等级。

建模的时候特意把内部的弹片、档位盘、触点结构都做了1:1还原，不是只做个外观壳子，后续如果要做衍生改型，比如改轴长、改引脚长度、改定位档位数量，直接在这个模型基础上改参数就行，不用重新从零开始画结构，能省不少后续改型的时间；安装配合面的公差都按实际加工精度做了预留，导出工程图的时候可以直接标尺寸开模，不用再反复调整配合间隙。
