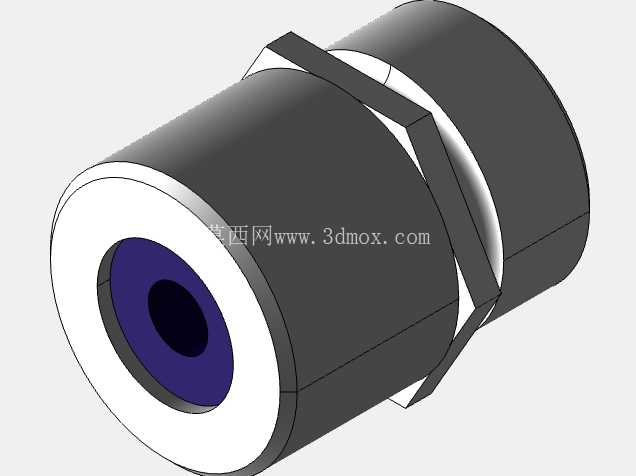

3/4英寸NPT接口铝制电线集线器

该款铝制电线连接集线器主要应用于工业电气布线、设备控制柜进出线防护、户外线缆穿管接驳等场景，在机床控制柜、工业自动化设备线束整理、户外配电设施线缆固定环节中承担线缆束集、接口转接、密封防护的核心作用，可将多股分散的电线电缆集中收拢后通过标准NPT螺纹接口接入设备壳体或穿线管道，避免线缆受外力拉扯出现松脱，同时配合密封件可实现接口处的防尘、防泼溅防护，适配工业现场复杂的布线环境。产品整体采用铝合金材质加工，兼顾结构强度与轻量化需求，表面做氧化处理后可耐受常规工业环境中的潮气、弱腐蚀介质侵蚀，长期使用不易出现锈蚀、开裂问题。结构上采用两端贯通的中空腔体设计，中部设置外六角结构，安装时可通过标准扳手直接卡接施力，无需额外设计夹持位，能够快速完成与对应规格内螺纹接口的锁紧装配，六角结构的对边尺寸符合常规紧固件的作业空间要求，在狭窄的设备安装腔体内也能顺利完成拧紧操作，不会出现扳手干涉的问题。两端的接口为标准3/4英寸NPT锥管螺纹，螺纹牙型精度符合通用管螺纹连接标准，可直接与同规格的穿线软管、设备壳体螺纹孔、防爆接线盒接口匹配，无需额外加工转接件，螺纹段预留的装配长度可保证拧紧后有效啮合牙数满足抗拉扯、密封的要求，不会出现螺纹啮合不足导致的松脱、密封失效问题。中部的六角凸台除了作为安装施力位外，还可作为安装限位结构，当接头拧紧到设备壳体表面时，凸台端面可与安装面贴合，起到轴向定位的作用，避免过度拧入导致螺纹损伤或壳体变形。内部的穿线腔体做了圆角过渡处理，线缆穿入时不会被锐边割伤绝缘层，腔体的通径可满足多股常规规格控制线缆、动力线缆同时穿过的需求，穿线时可根据现场布线需求在腔体内填充密封胶圈或防火泥，进一步提升接口处的防护等级。设计过程中优先考虑了现场安装的便捷性，整体结构无多余复杂部件，仅为单一整体式机加工结构，不存在分体装配的松动风险，相比塑料材质的同类接头，抗冲击、抗挤压性能更强，在设备运输、现场作业过程中即使受到外力碰撞也不易出现碎裂问题。安装边界方面，接头装配后突出安装面的长度经过优化，不会占用过多设备外部空间，在多组接头并排布置的场景下，相邻接头的六角结构之间预留了足够的扳手操作间隙，无需额外加大安装孔的间距，可有效压缩设备布线区域的整体尺寸。在实际选型应用中，该接头可适配外径在通径范围内的各类橡套电缆、控制电缆，搭配对应的电缆密封接头使用时，可实现单根或多根线缆的固定锁紧，在线缆受到外部拉扯时，拉力会直接作用在接头结构上而非线缆与端子的连接位置，可有效保护设备内部的接线端子不会因线缆拉扯出现松脱、断线问题。针对户外使用场景，铝合金材质的抗老化性能远优于普通工程塑料，长期暴露在紫外线环境下也不会出现材质变脆、开裂的问题，可满足户外配电设备、工程机械外部布线的长期使用需求。结构建模过程中，螺纹特征严格遵循NPT锥管螺纹的参数标准，牙型角、锥度、螺距等参数完全匹配实际加工要求，中部六角结构的尺寸公差按照通用紧固件的公差等级设置，可直接用于后续的工程出图、数控加工程序编制，模型的内外腔尺寸完全按照实际产品的装配边界搭建，在进行设备整体布线装配时，可直接导入装配体进行干涉检查，提前验证接头与周边部件、线缆的空间位置关系，避免实际装配时出现空间不足、干涉卡滞的问题。
