潘太康AV80mmf2.8投影镜头结构还原

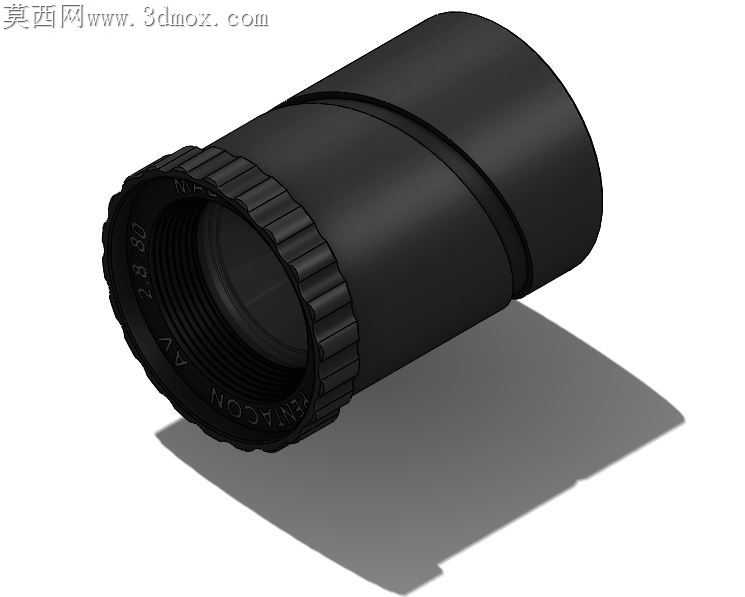

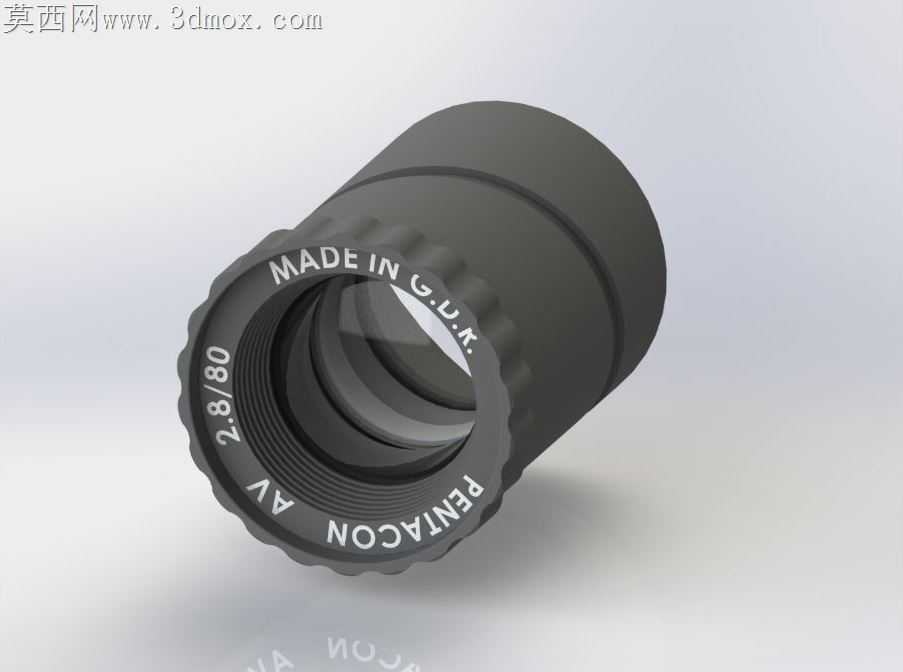

老式投影镜头的镜筒滚花加工一直是小批量复刻里的隐性痛点，过深的滚花会在阳极氧化后藏污纳垢，过浅又没法在拆装调焦时提供足够摩擦力，这个潘太康AV80mmf2.8的镜筒模型在滚花参数上做了很贴合实际加工的还原，齿距0.8mm、齿深0.15mm的斜纹滚花刚好匹配6061铝棒的车削进给速率，不会出现滚花崩齿或者纹理歪斜的问题。镜筒前端的标识环做了0.2mm的下沉台阶，后续做激光打标或者丝印的时候，油墨不会被日常擦拭蹭掉，也不会因为突出的标识边缘在收纳时刮花其他部件。

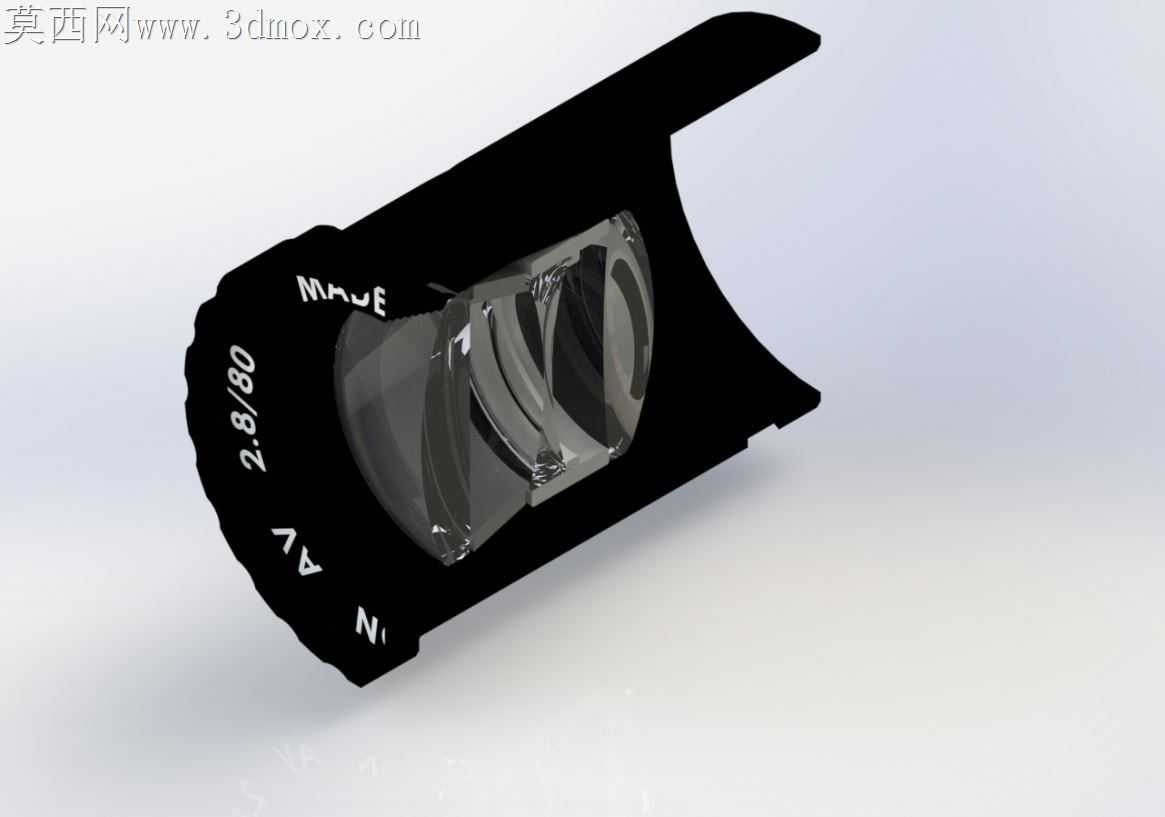

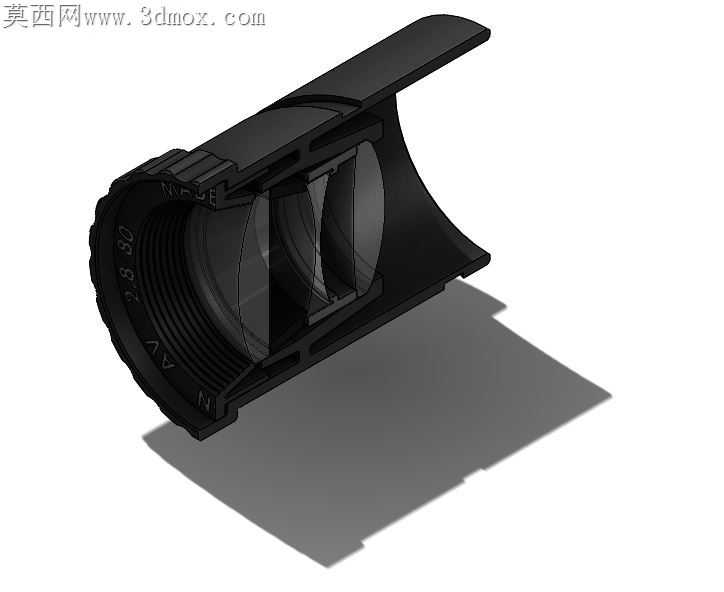

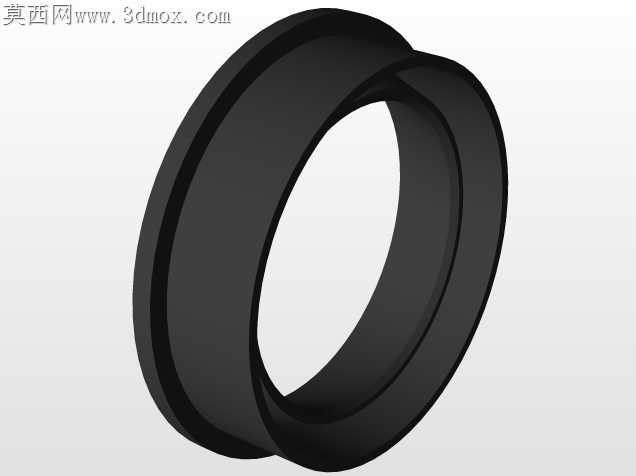

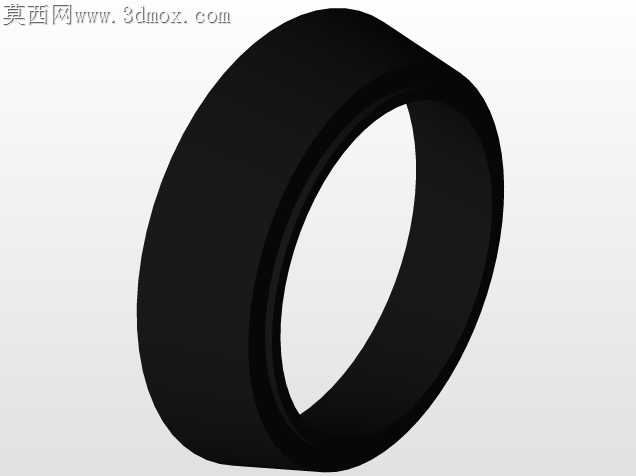

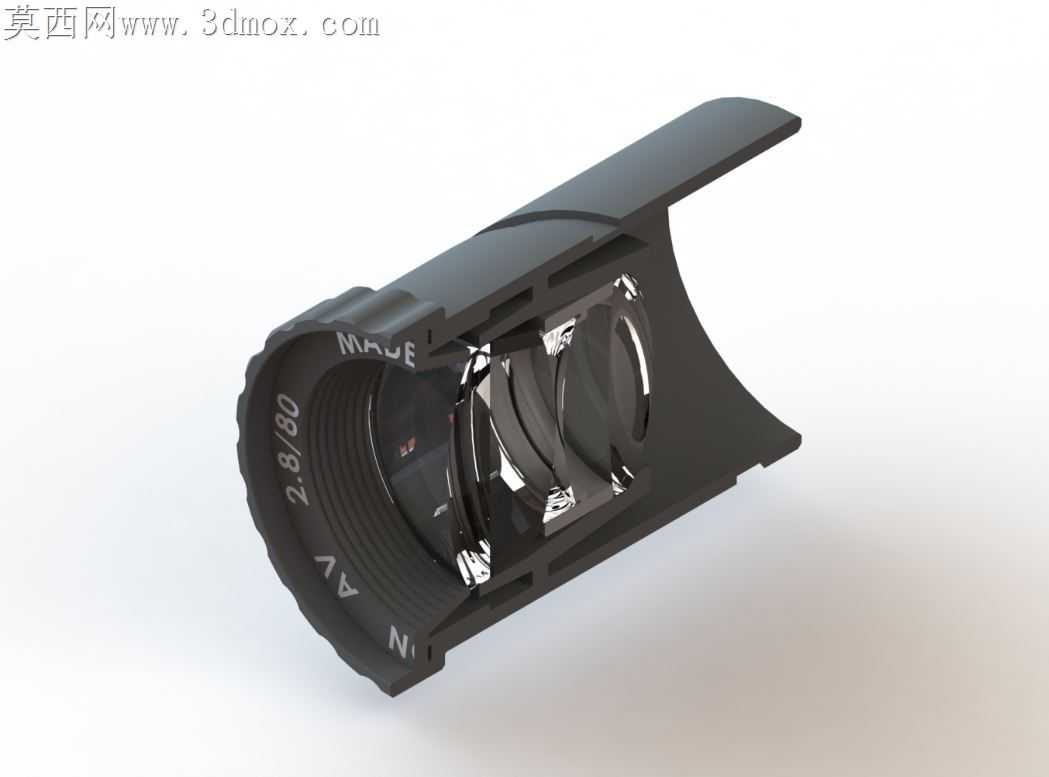

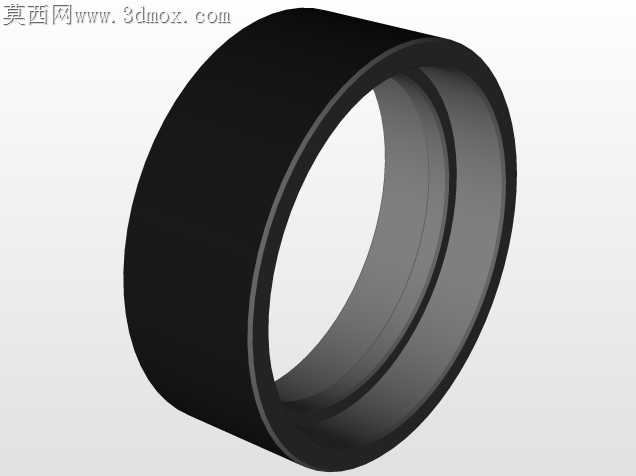

镜片组的隔圈公差卡得很细，每片镜片的承靠台阶留了0.02mm的胶槽宽度，不用额外点胶治具就能固定镜片，不会出现胶水流到光学工作面的问题。镜筒内壁做了0.1mm的哑光消光螺纹，不是光滑内壁，这处细节刚好能消除镜片之间的杂光反射，不用额外贴消光绒就能达到投影用的消光要求，省了后续装配的辅料工序。

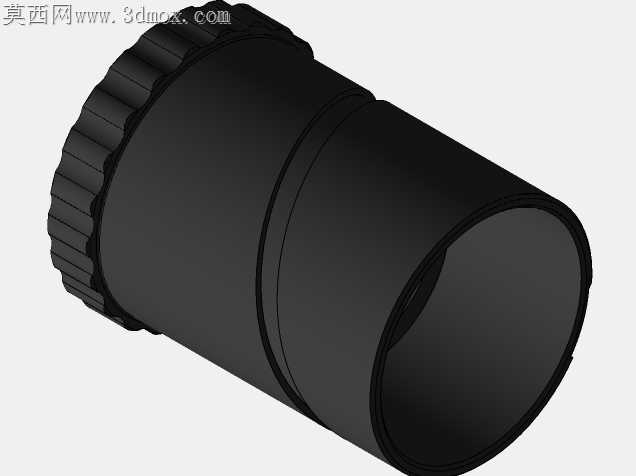

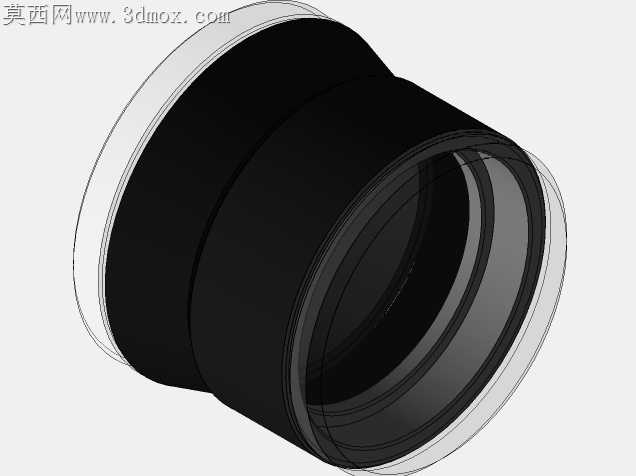

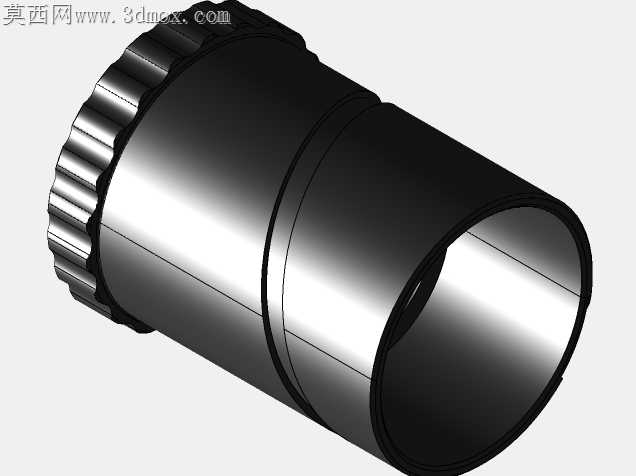

这个镜头原本是35mm幻灯机用的投影物镜，没有常规相机镜头的螺纹卡口，模型里镜筒尾部42.5mm的安装直径做了h7的公差配合，装到幻灯机卡座里不会晃荡，也不会因为过盈量太大装拆困难。调焦环的阻尼槽留了0.3mm的间隙，装阻尼脂后转动手感均匀，不会出现卡顿或者松垮的问题，镜身的壁厚均匀控制在1.2mm，既保证了结构强度，又不会让整体重量过重，长时间装在幻灯机上不会出现镜筒下垂的问题。

光学结构对应的镜片曲率还原到位，Cooke三片式结构的每片镜片间距都和实物一致，后续如果要做光学验证，直接把模型导入光学仿真软件就能跑通光路，不用反复调整镜片位置。镜筒上的产地标识字符深度做了0.1mm的处理，填漆后不会掉字，字符边缘做了微小的倒角，不会在加工时出现毛刺，省了后续去毛刺的人工工序。
