18V50DM燃气发动机检修吊装工装设计

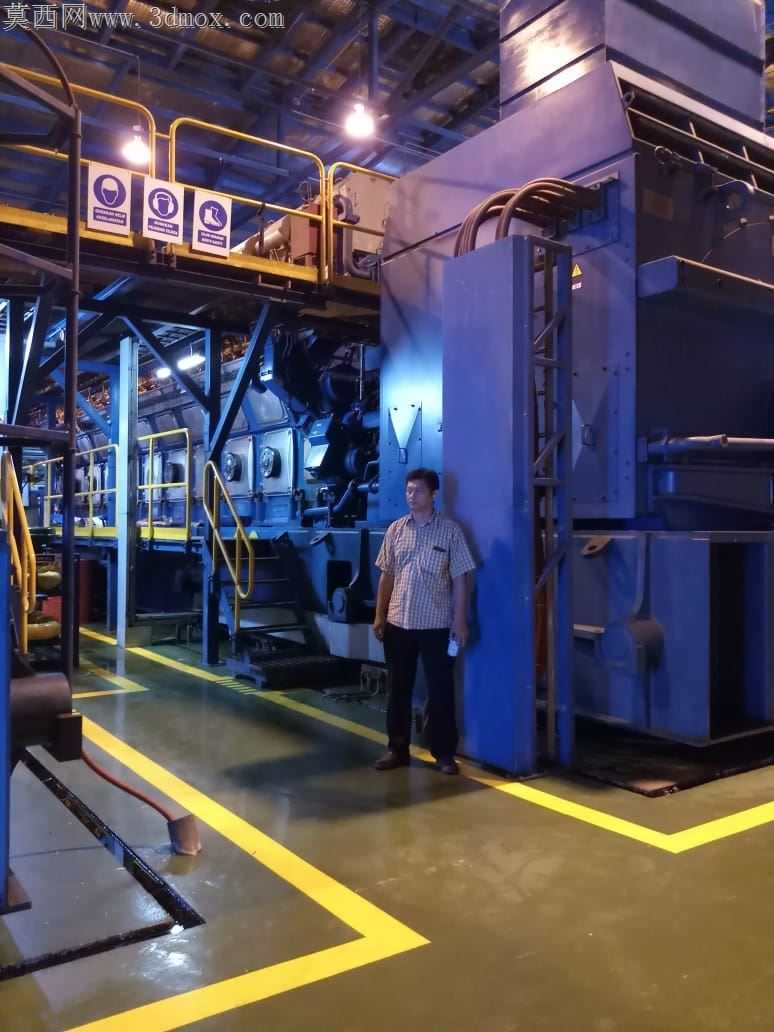

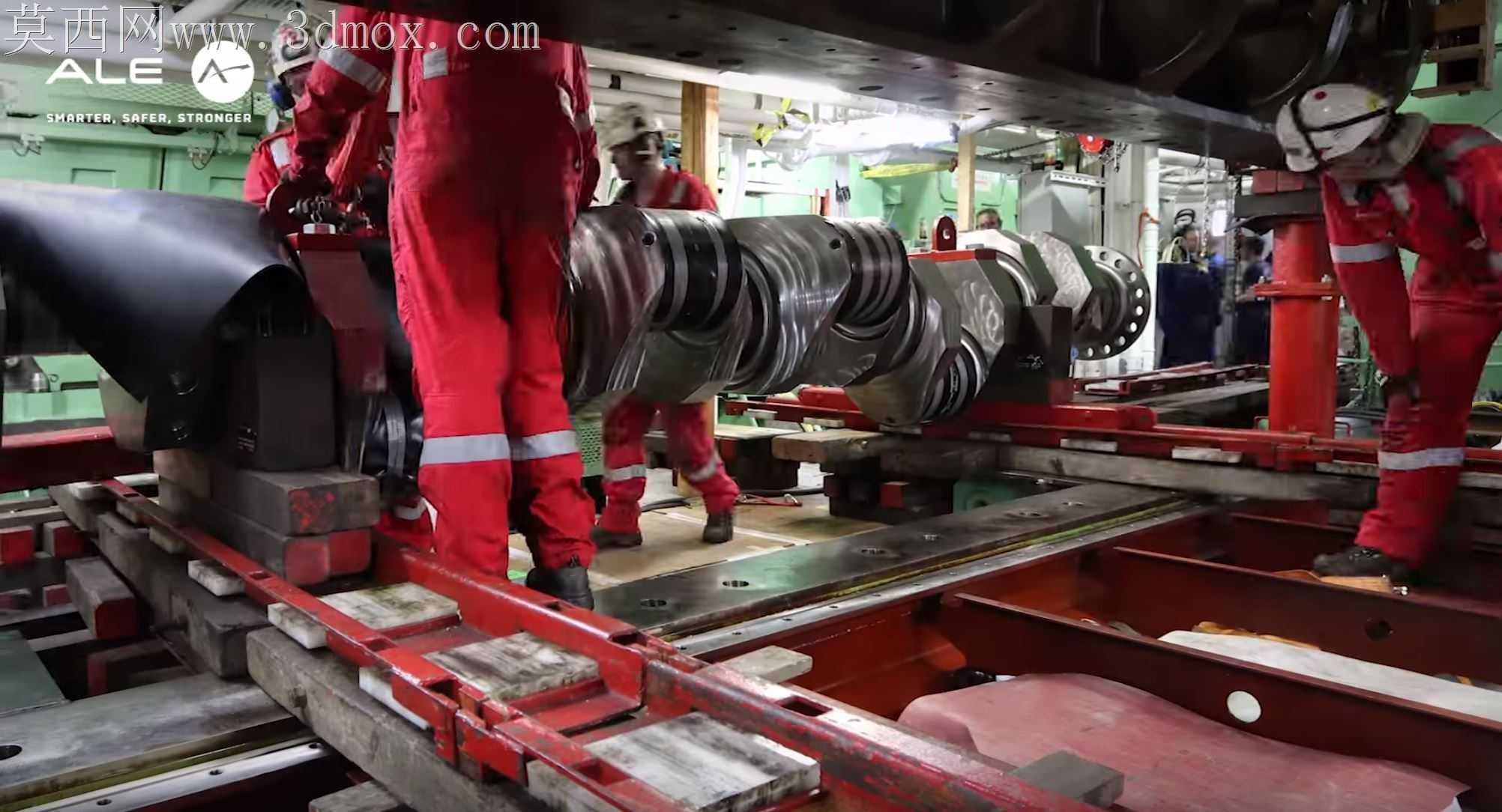

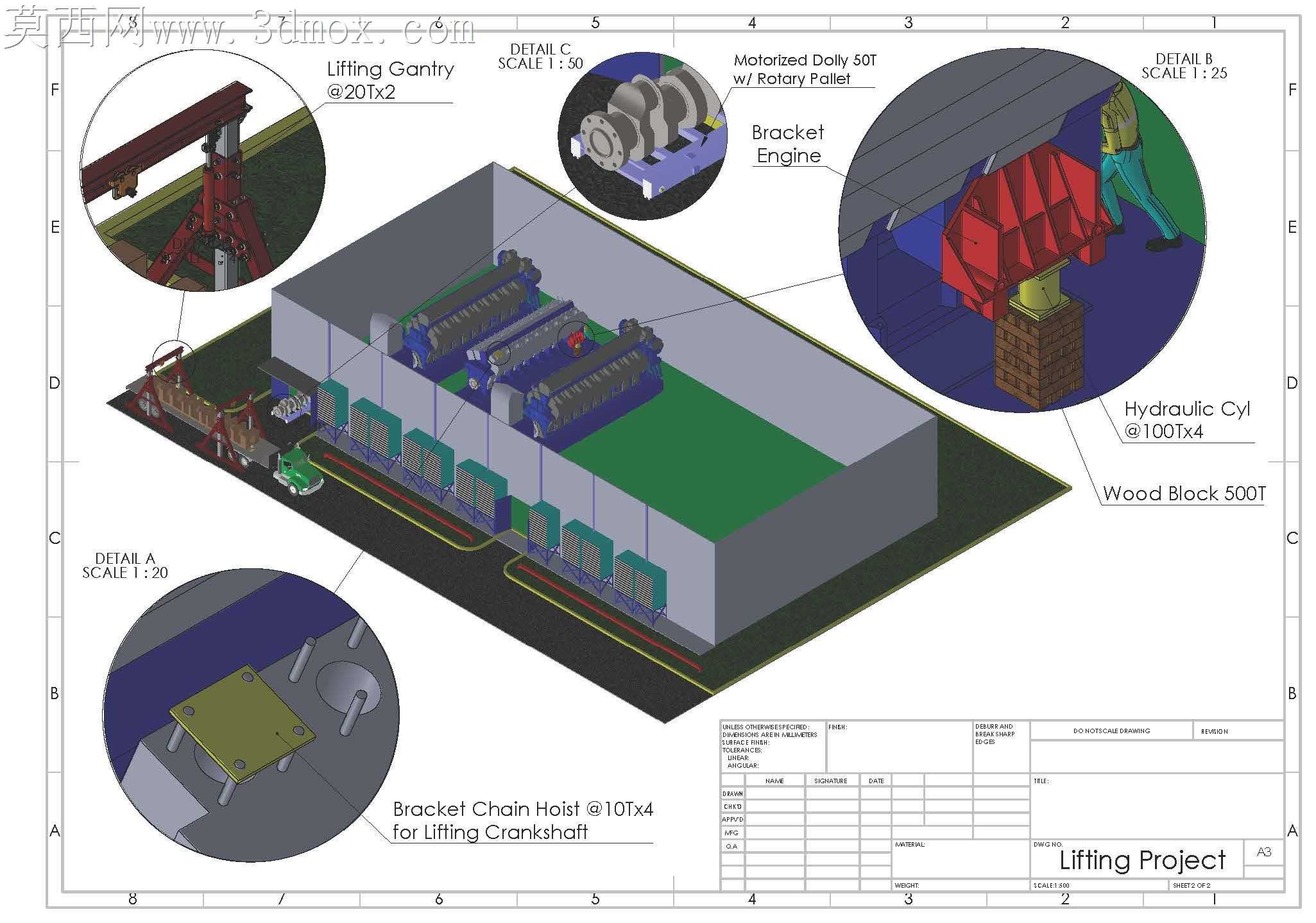

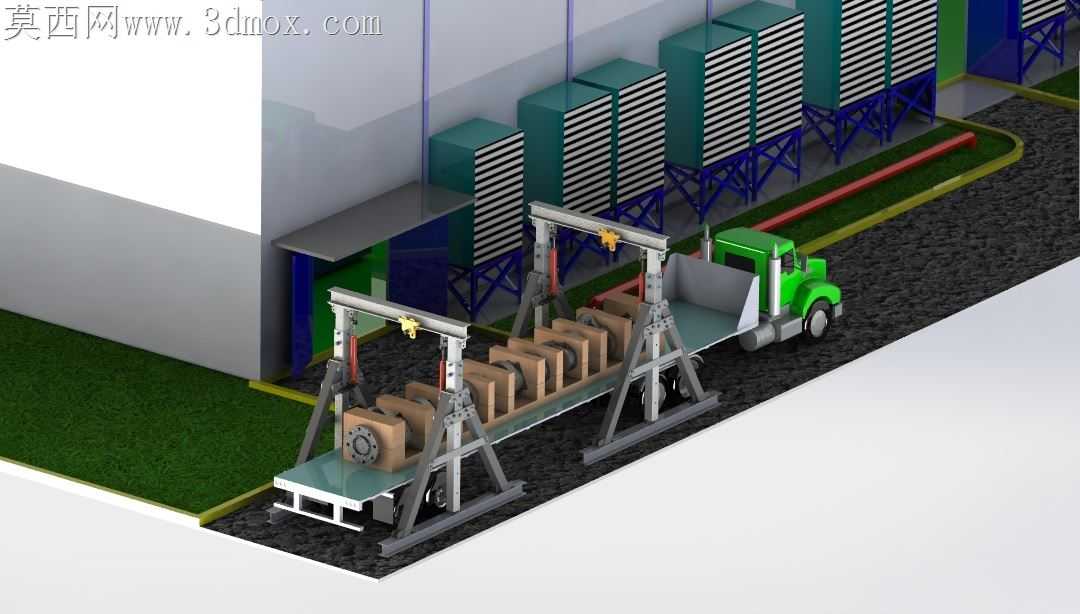

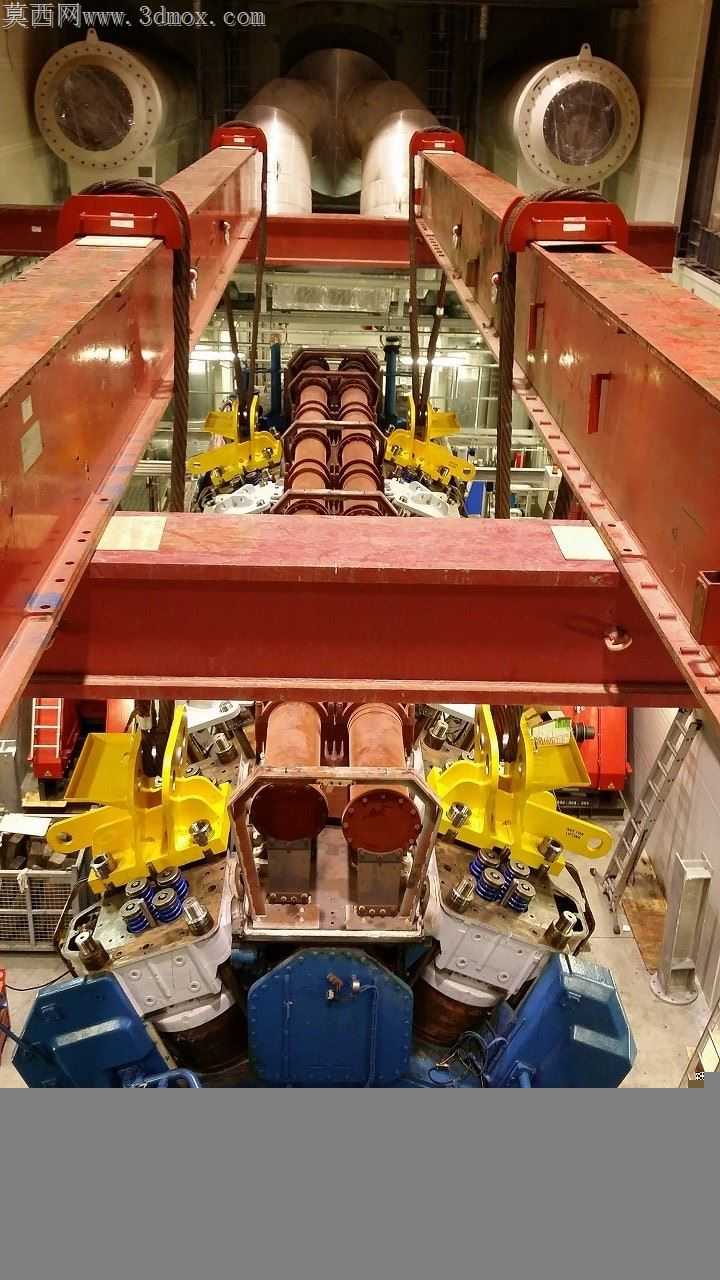

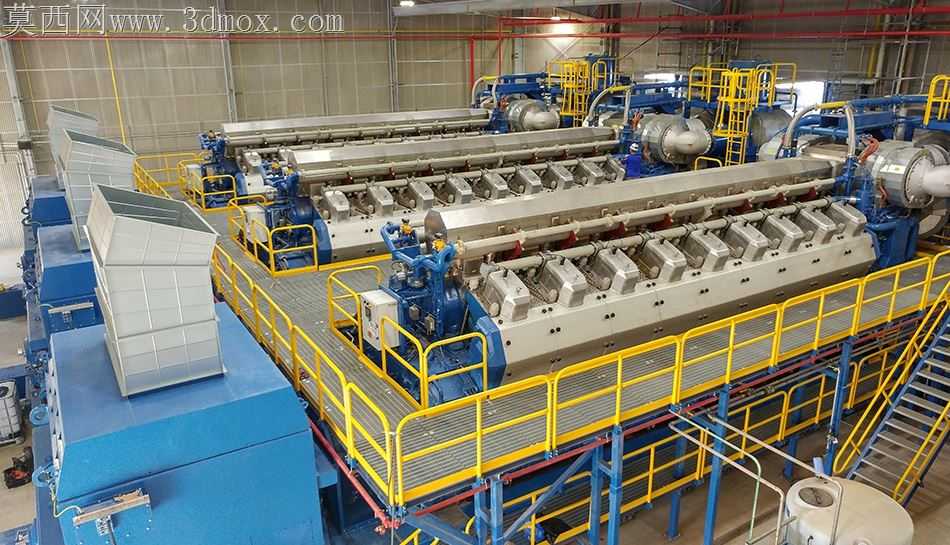

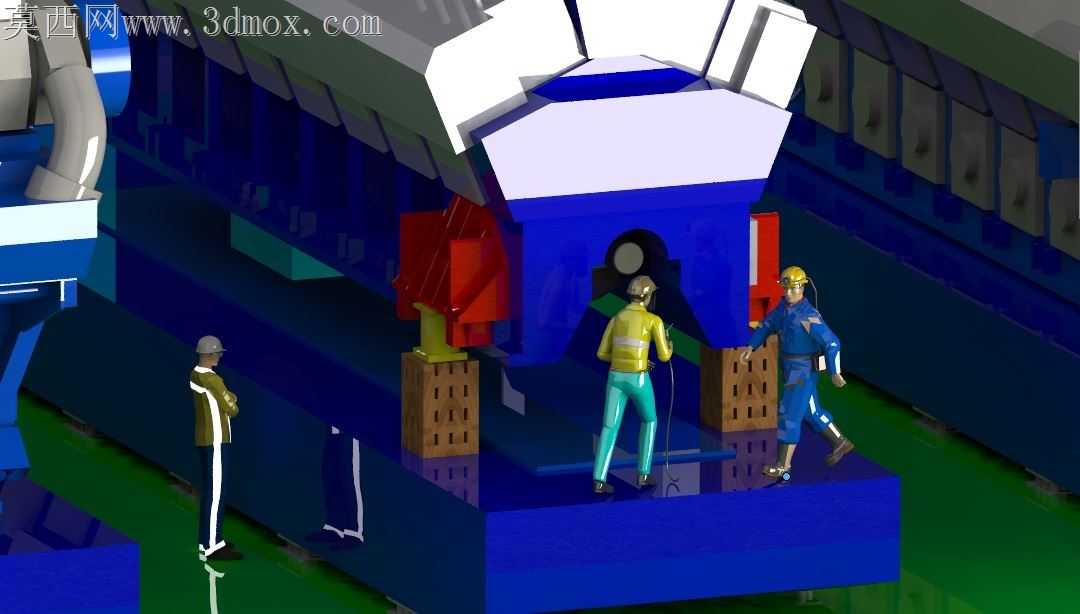

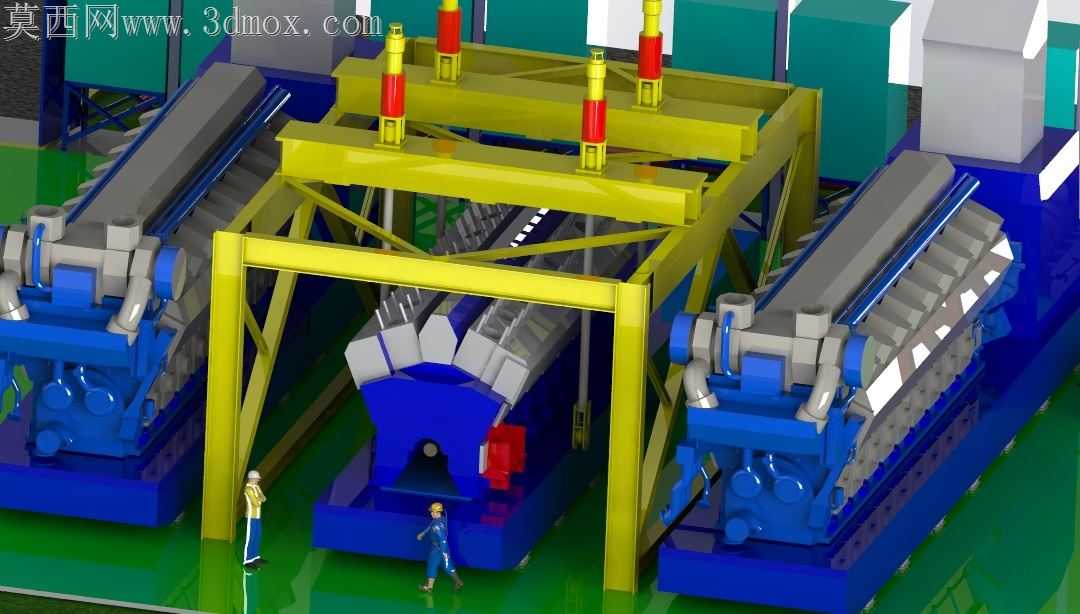

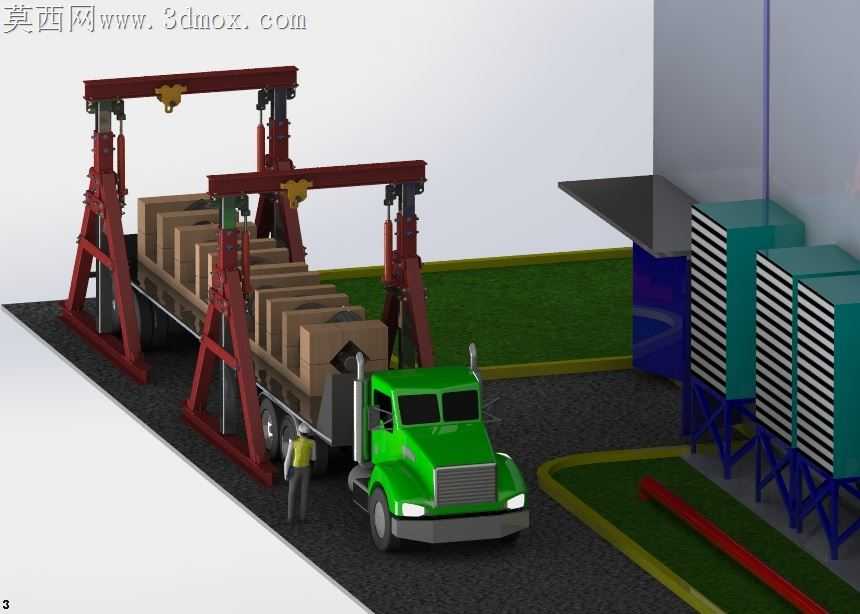

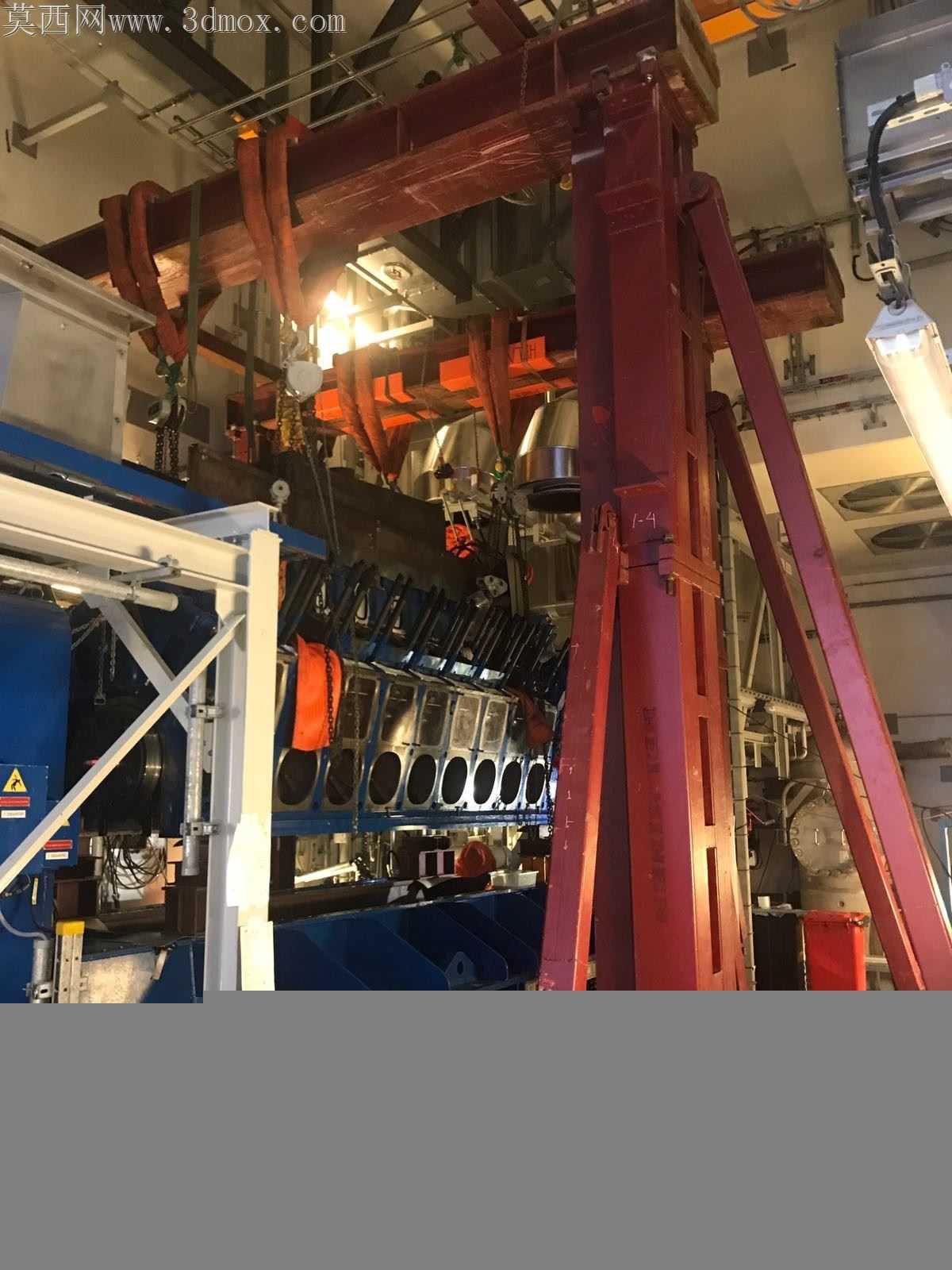

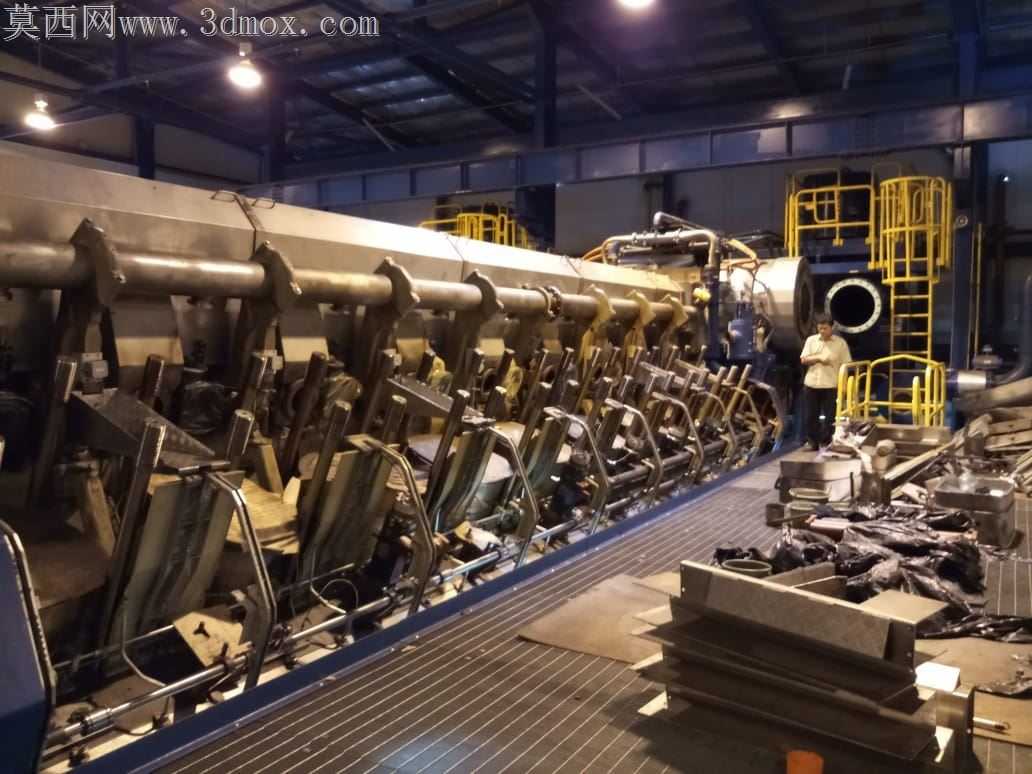

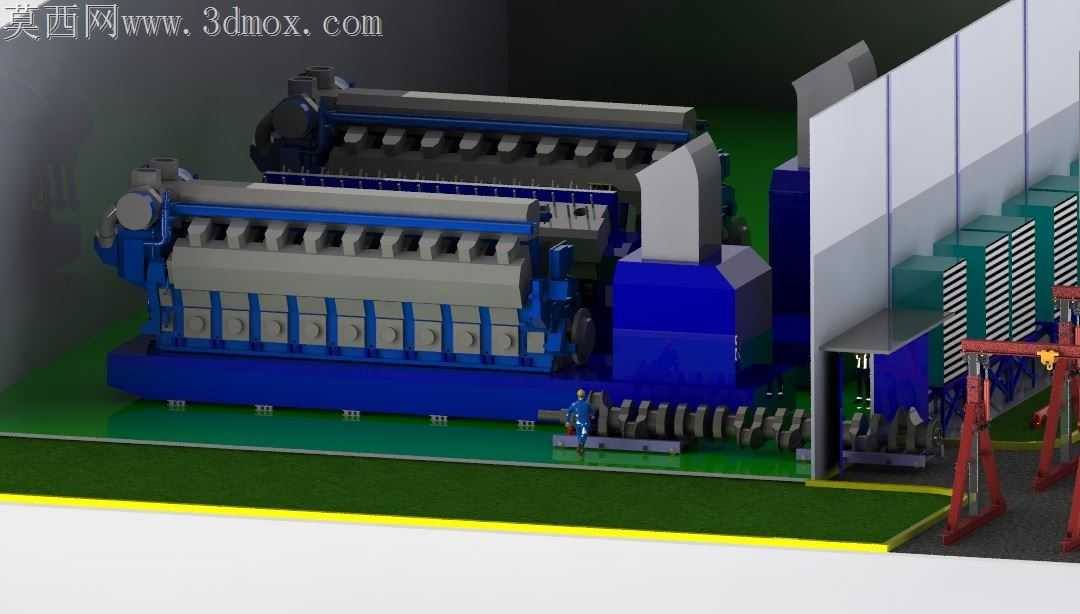

百吨级缸体抬升作业里，最容易被忽略的隐患是吊点受力不均带来的缸体形变——这类大排量燃气发动机缸体为铸铁材质，长期高温运行后内部应力本就处于释放临界状态，常规四点吊装若存在毫米级的吊点高度差，单侧吊耳过载量会超过额定值30%，轻则造成缸体结合面翘曲，后续密封失效漏液漏气，重则直接扯裂吊耳安装座，带来现场安全事故。这套吊装工装的框架采用箱型梁组焊结构，没有用常规的H型钢做主梁，就是考虑到车间内检修作业时，吊装路径上会碰到周边管线、附属设备，箱型梁的抗扭刚度比同截面H型钢高47%，即便起升过程中出现轻微剐蹭，主梁形变量也能控制在0.2mm/m以内，不会把偏移力传导到下方缸体吊点上。四个顶升油缸的安装座做了腰型孔调节设计，适配不同检修阶段的重心偏移：抬升缸体时重心靠近缸体中段，吊点往内侧调整120mm，抽出曲轴时重心往飞轮端偏移，吊点可快速外移适配，不用额外焊接临时吊耳，避免焊后应力破坏缸体原有金相组织。工装支腿底部做了可调节垫铁，适配车间地面不平整的工况，单支腿调节行程150mm，哪怕地面存在10度以内的倾斜，也能把工装框架调至水平，保证油缸顶升力始终垂直于缸体平面，不会出现侧向分力刮伤缸体定位销孔。曲轴抽出的导向滑道做了聚四氟乙烯衬层，不用额外涂抹润滑脂，避免油污沾染曲轴轴颈，衬层磨损后可单独更换，不用整体更换滑道组件，降低维保成本。现场作业时，人员操作位设在工装侧方的安全防护栏内，不用站在缸体正下方作业，规避了工件坠落的安全风险，护栏上预留的工具挂点可放置扭矩扳手、定位销等常用工具，减少人员来回取件的无效动线。框架上的油缸同步阀组做了可视化压力标识，每路油缸的实时压力直接显示在操作位旁的压力表上，一旦某路压力偏差超过5%，阀组会自动锁止顶升动作，避免单侧受力过载。这套工装没有做多余的装饰性结构，所有构件都围绕检修过程的受力安全、操作便捷设计，哪怕是连接螺栓的选型，也全部采用8.8级以上的高强度螺栓，并且做了防松垫片处理，适配检修现场频繁拆装的使用需求，不用每次作业前反复排查螺栓松动隐患。
