铸铁轮式调速传动轮组结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:685372
  • 铸铁轮式调速传动轮组结构设计
  • 铸铁轮式调速传动轮组结构设计
  • 铸铁轮式调速传动轮组结构设计
  • 铸铁轮式调速传动轮组结构设计

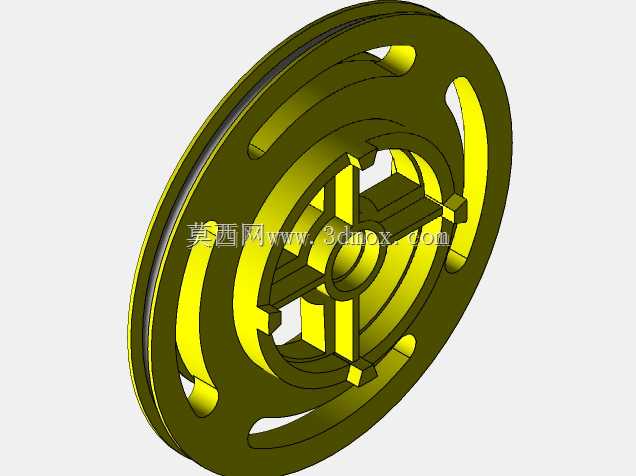

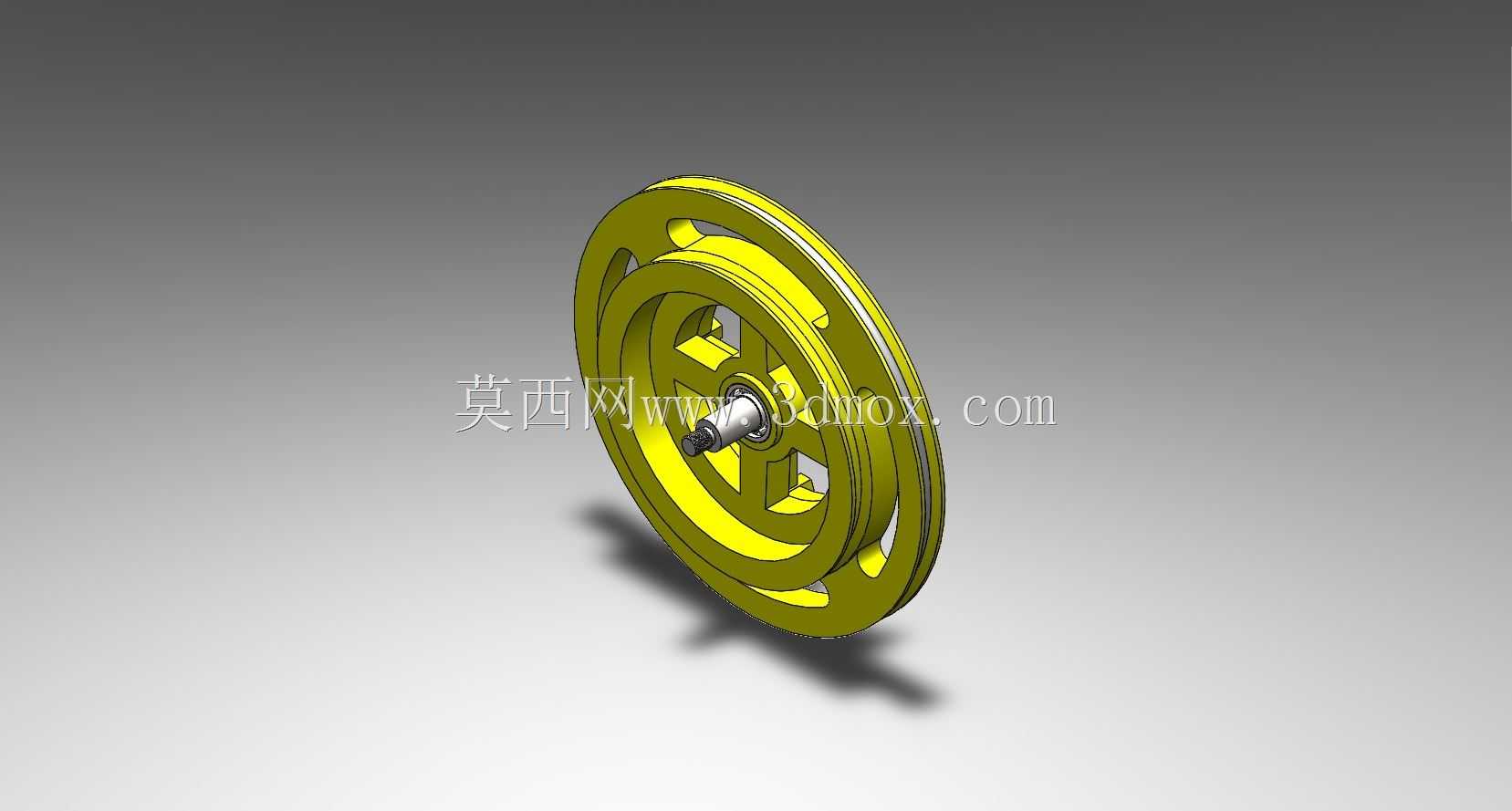

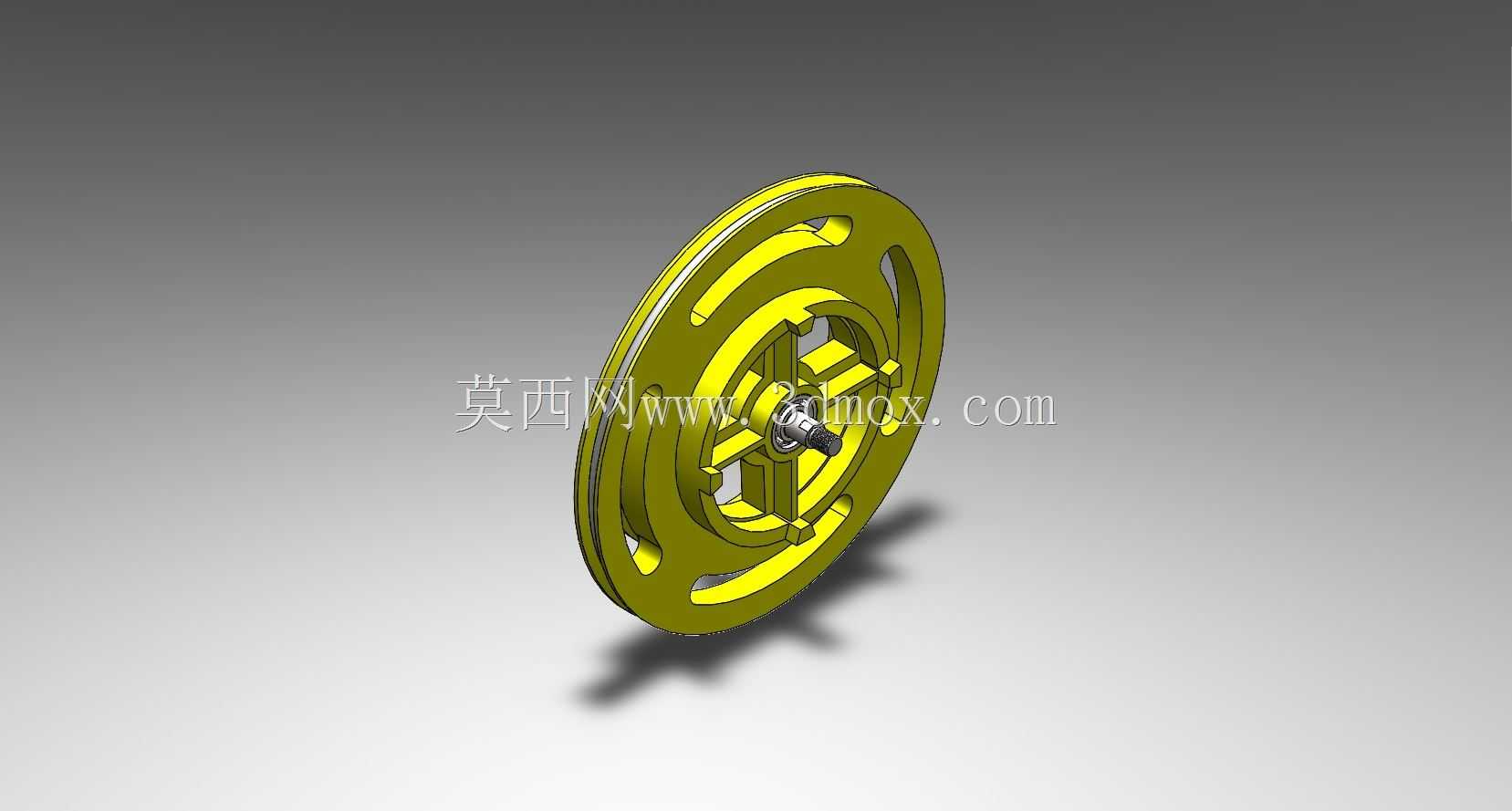

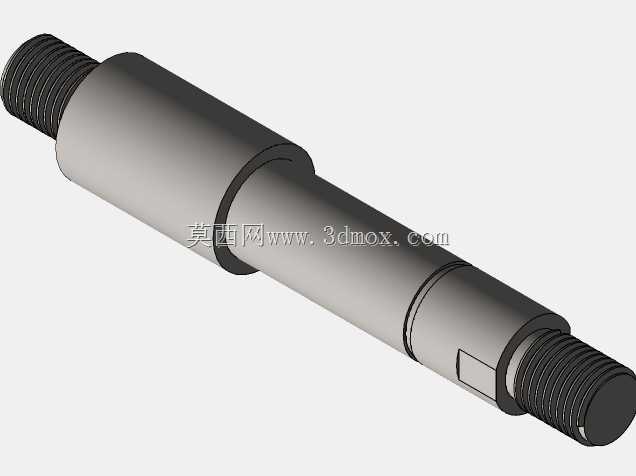

  这套轮式调速构件在老式竖井提升、低速电梯曳引配套以及小型重载输送工位里十分常见,主体采用铸铁轮盘搭配碳钢轴段与内置轴承,整套结构围绕低速大扭矩工况下的转速调节、张紧导向与动力传递展开。从现场布置角度看,轮盘外圆预留绳槽轮廓,可适配钢丝绳或平带绕入,轮体侧面做了大面积镂空辐条,并非单纯减重:铸铁件浇注时厚壁部位极易产生缩松,辐条间的掏空结构让壁厚过渡更均匀,同时转动惯量被控制在合理区间,调速动作响应不会因轮体惯量过大出现迟滞。轴系设计上,碳钢主轴与铸铁轮毂采用过渡配合,轴承位预留台阶轴向定位,轴承内嵌于轮毂中心腔,运转时轮盘绕固定轴回转,轴端可搭配锁紧螺母与端盖限制轴承外圈窜动,现场安装时轴心线必须与配对曳引轮、导向轮保持平行,

  否则绳槽会出现偏磨,钢丝绳跳槽概率大幅上升。安装边界方面,轮盘径向尺寸属于中型传动轮级别,周边布置时要预留出钢丝绳绕入绕出的弯折空间,轮体两侧至少留出扳手空间用于轴承紧固与后期维护,轴向定位面要贴合机架支座,支座开孔需匹配轴径公差,避免运行中出现轴系晃动。功能特性上,铸铁轮体的减振效果优于焊接钢轮,低速重载下冲击载荷可通过铸铁内部阻尼小幅衰减,碳钢轴承担扭矩与弯矩复合载荷,轴承选型兼顾径向承载与少量轴向窜量,适配设备启停时的瞬时冲击。设计思路层面,先按传动比、绳径确定轮槽底径与轮缘厚度,再根据许用线速度校核轮体外缘强度,辐条数量与截面尺寸结合铸造工艺拔模斜度设定,轮毂长度按轴的支承跨距优化,保证轴承安装后两支点间距合理,

  降低轴的挠曲变形。实际应用中,这类调速轮常作为速度反馈与张力调节的组合构件,通过改变绕绳有效工作直径或配合张紧机构调整传动比,在老旧电梯的机械调速机构、竖井提升设备的限速回路里承担核心作用,建模时完整还原了轮缘绳槽、辐板镂空、中心轴伸与轴承装配关系,结构工程师可直接参考其配合公差选取、铸造壁厚分配以及支座安装接口的设计逻辑,也可据此改型适配不同绳径、不同载荷等级的导向调速工位。
