小型双轴塑料粉碎撕碎设备结构

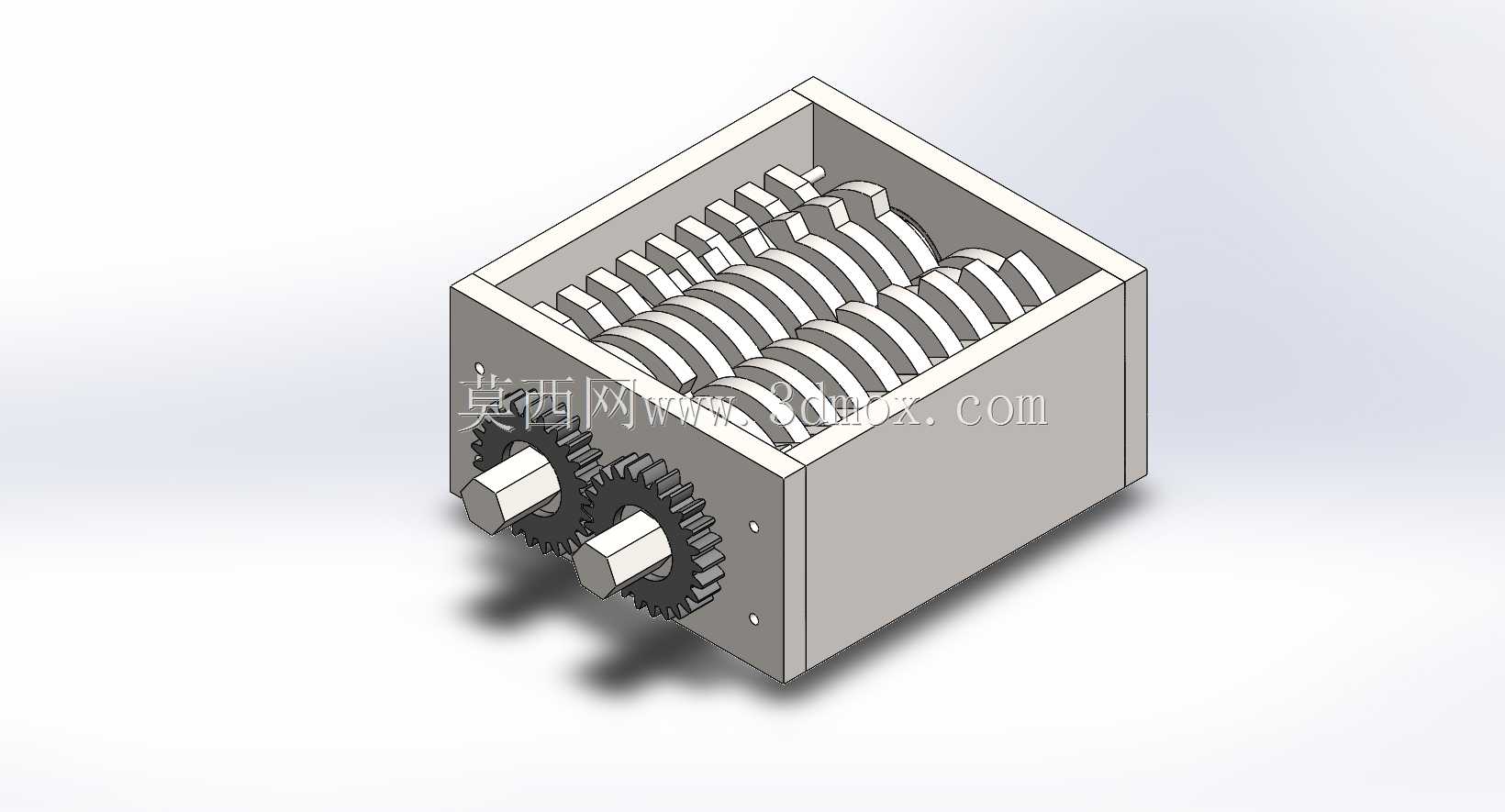

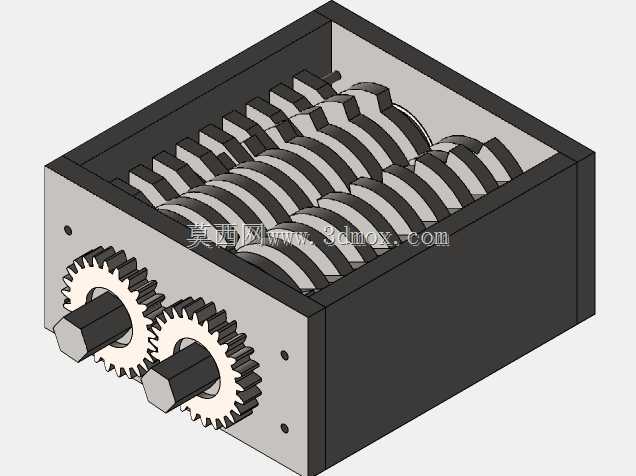

　　该结构面向小型塑料回收、注塑边角料处理、实验样条破碎及车间内部废料减容场景，采用双轴平行布置方式，将剪切、撕扯与挤压动作集中在箱形粉碎腔内完成。设备前端外露两根输入轴端，可通过链轮、联轴器或减速电机分别驱动；两轴之间通过齿轮形成相位约束，使刀轴上的盘状刀片交错进入对方间隙。工作时，塑料块、浇口料、薄壳件或短条料从上方开口投入，刀片外缘勾住物料并向中线拉入，遇到高阻力时依靠相邻刀片的咬合边缘完成剪切，避免单纯锤击式破碎对软韧塑料打滑的问题。

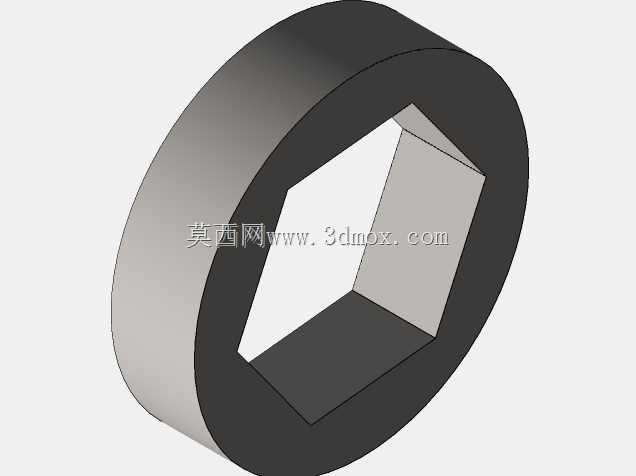

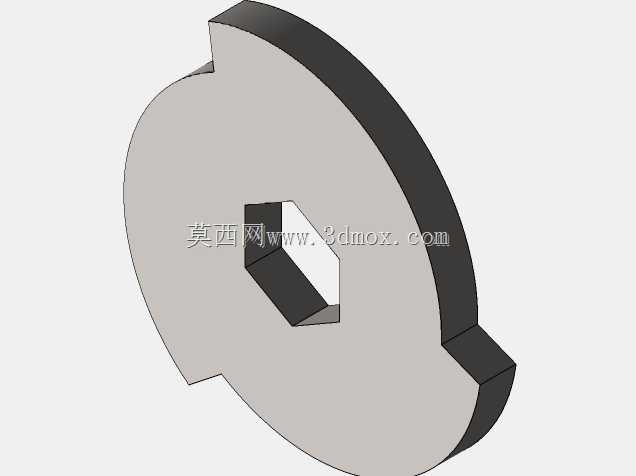

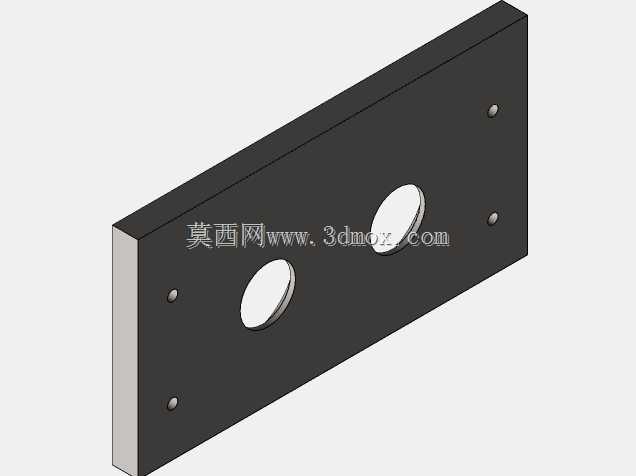

　　箱体采用侧板、端板和上部敞开料口组合的焊接或栓接思路，内腔宽度决定单次投料面积，两轴中心距则直接限制可咬合物料厚度。模型中刀盘沿轴向密集排列，盘片之间保留让位槽，既能控制碎料粒度，也能让小片物料及时从下部排出，减少重复切削带来的温升和功耗。端部齿轮布置在粉碎腔外侧，有利于隔离碎屑，维护时可单独检查啮合侧隙；轴承安装位置应靠近轴端支承点，并在轴穿箱处设置密封或挡料结构，防止塑料粉末进入转动副。

　　从安装边界看，整机外形接近矩形箱体，上部需要保留投料空间和安全护罩位置，下部应对接收料桶或输送设备留出排料高度。驱动端外侧需预留电机、减速机及张紧机构的布置距离，地脚区域应承受启动冲击和不均衡载荷。设计时可先按目标物料尺寸确定刀盘直径、轴间距和有效工作长度，再反推齿轮模数、轴径及轴承跨度；若处理脆性塑料，可减小刀片钩角并增加筛网控制粒径，若处理韧性薄膜，则应强化刀片交错剪切和低速大扭矩驱动。该三维结构完整表达了粉碎腔、刀轴、盘片、传动齿轮及箱体的相对关系，可用于小型破碎设备方案校核、非标改型和装配干涉检查。
