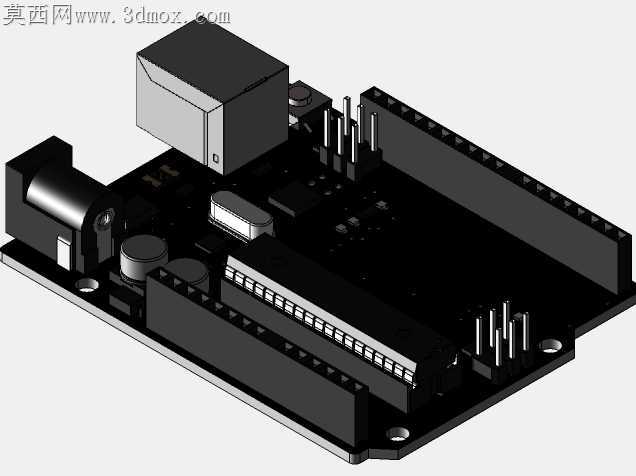

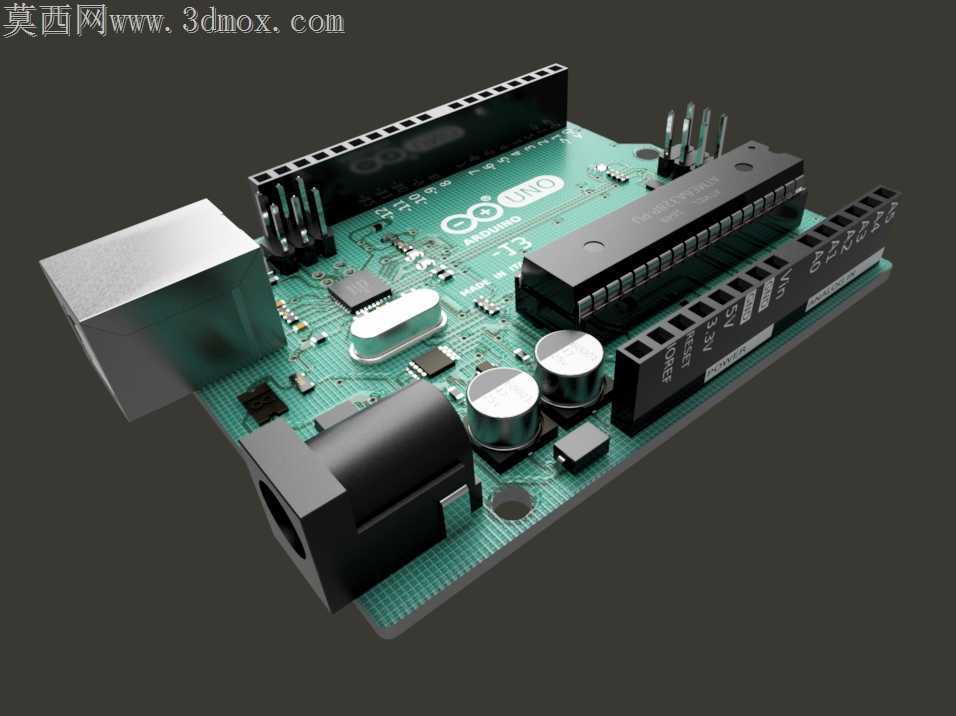

ArduinoUNO开源控制板精细结构还原

电子类手板加工常碰到板载元件高低差把控失准的问题，排针座与USB接口的突出高度差一旦偏差超过0.2mm，后期外壳装配就会出现接口对位偏移、排针无法顺利插接杜邦线的隐患，这套控制板模型在结构还原时特意把每一处元件的安装基准面做了统一校准。板身的玻纤基板没有做过度光滑的理想化处理，表层保留了PCB板特有的细微磨砂纹理，板上印刷的标识字符边缘做了轻微的油墨晕染效果，还原真实丝印的质感，不会像普通模型那样把字符做的锐利生硬完全脱离实物状态。电源接口处的金属外壳特意做了边角的微小倒角处理，匹配实际冲压件的工艺特征，接口内部的弹片结构也做了等比例还原，没有为了省面直接做成实心块。电解电容的顶部防爆压痕做了凹陷处理，电容表面的塑封纹理和引脚的焊锡堆积效果都做了对应表现，焊盘处的锡量弧度贴合手工焊接的真实状态，不会出现规整到失真的完美圆弧。排母座的每一个插孔内部都做了限位凸台结构，插针插入时的卡合位置和实物保持一致，排针的金属引脚做了轻微的哑光镀锡质感，没有用过于亮瞎眼的镜面金属材质。主控芯片的塑封外壳边角做了微小的脱模斜度，表面的激光刻字清晰度控制在肉眼可辨但不会过度锐利的程度，芯片引脚的弯折角度完全匹配SMT贴片工艺的成型角度，没有出现直角弯折这类不符合加工逻辑的结构。板载的晶振、复位按键、LED指示灯这些小元件也没有被简化省略，按键的橡胶帽表面做了细微的防滑纹理，LED灯珠的透明封装做了轻微的透光材质属性，渲染时能透出内部的芯片发光区轮廓。所有元件的安装位置公差控制在0.1mm以内，不管是用来做产品展示渲染，还是用来做配套外壳的结构干涉检查，都能直接复用不需要二次调整尺寸，不会出现元件和外壳穿模、接口对不上孔位的问题。
