遥控直升机旋翼操纵斜盘结构设计

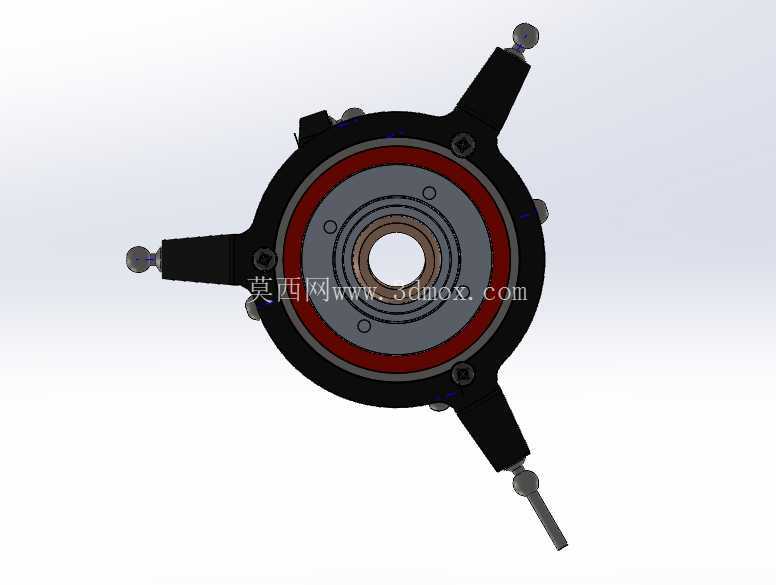

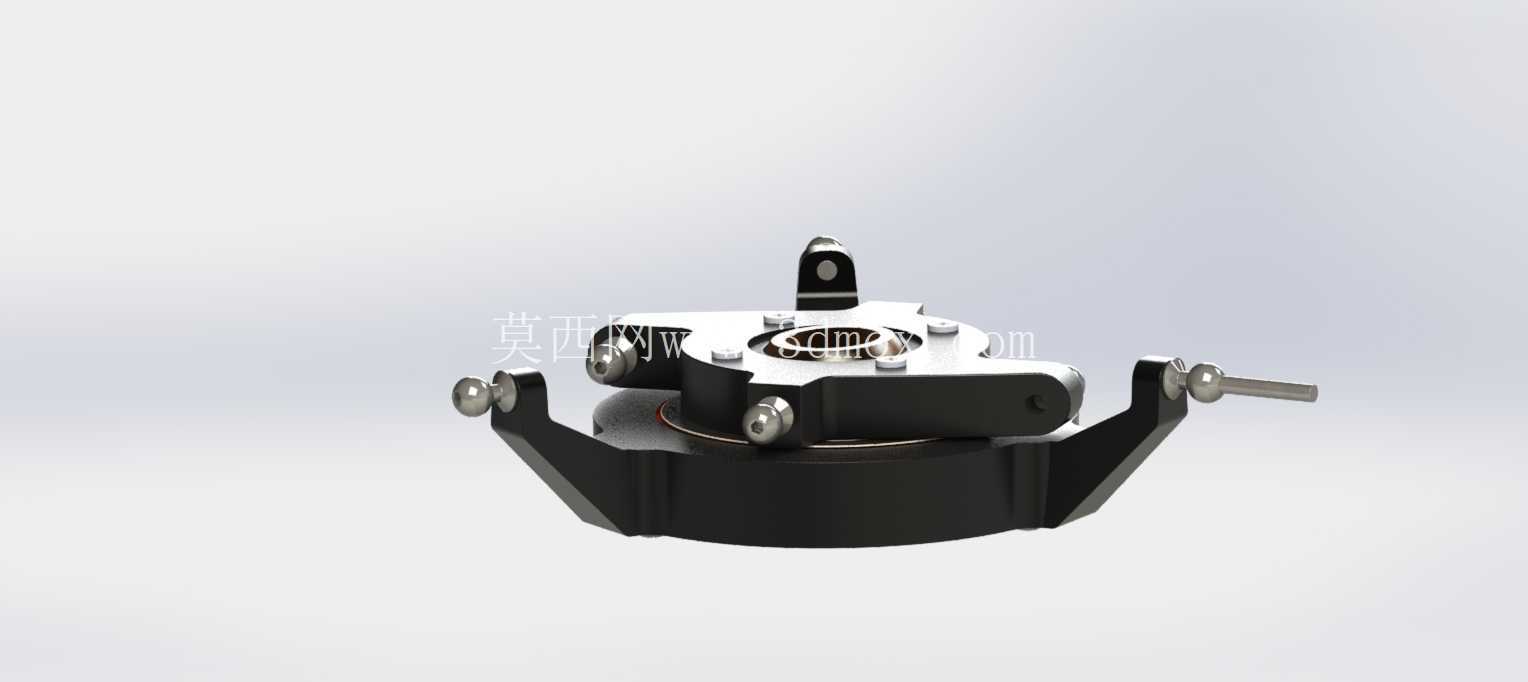

　　这套斜盘结构是航模级直升机旋翼操纵系统的核心执行部件，直接承担旋翼总距与周期变距的动力传递功能，是连接舵机输出动作与旋翼桨叶姿态调整的关键中间机构。从结构布局来看，该斜盘采用典型的双环嵌套设计，分为不随机翼主轴转动的不动环与随主轴同步旋转的动环两部分，不动环侧预留三个均匀分布的球头铰接位，分别对应三个舵机的推拉杆连接点，动环侧的铰接位则通过连杆与旋翼夹头的变距摇臂相连，两个环体之间通过高精度轴承实现相对转动，同时保证轴向与径向的力传递无虚位。

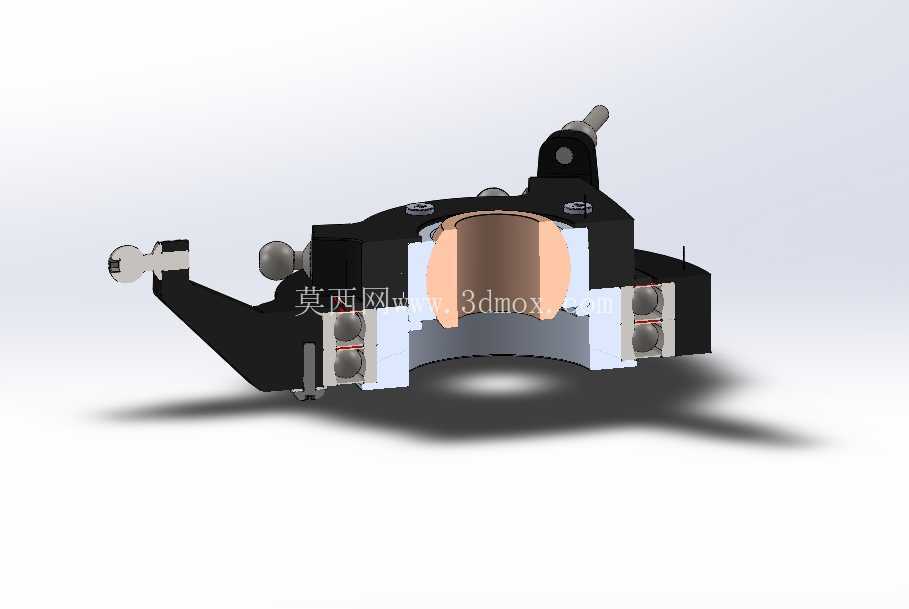

　　在实际飞行场景中，当飞控系统输出总距调整指令时，三个舵机同步输出相同行程的推拉动作，带动整个斜盘沿主轴轴向上下平移，直接改变所有桨叶的安装角，实现直升机升力大小的线性调整；当需要完成前后、左右方向的周期变距操纵时，对应方位的舵机输出差异化行程，推动斜盘发生对应方向的倾斜，旋转状态下的动环会将这种倾斜量周期性传递给每一片桨叶，让桨叶在旋转一周的过程中按规律改变安装角，借助桨叶升力的周期性差产生对应方向的分力，实现直升机的俯仰、横滚姿态控制。设计过程中，斜盘的中心通孔严格匹配旋翼主轴的外径公差，同轴度公差控制在0.02mm以内，避免高速旋转时出现偏心振动；不动环与动环之间的轴承选用带密封结构的深沟球轴承，既可以承受变距过程中产生的轴向与径向复合载荷，也能阻挡户外飞行时的沙尘进入摩擦副，降低维护频率。所有球头铰接位的安装孔位均采用等角度圆周分布设计，相邻球头的夹角误差不超过0.5度，保证三个舵机的动作输入能够线性转化为斜盘的姿态变化，减少操纵非线性带来的飞控调试难度。

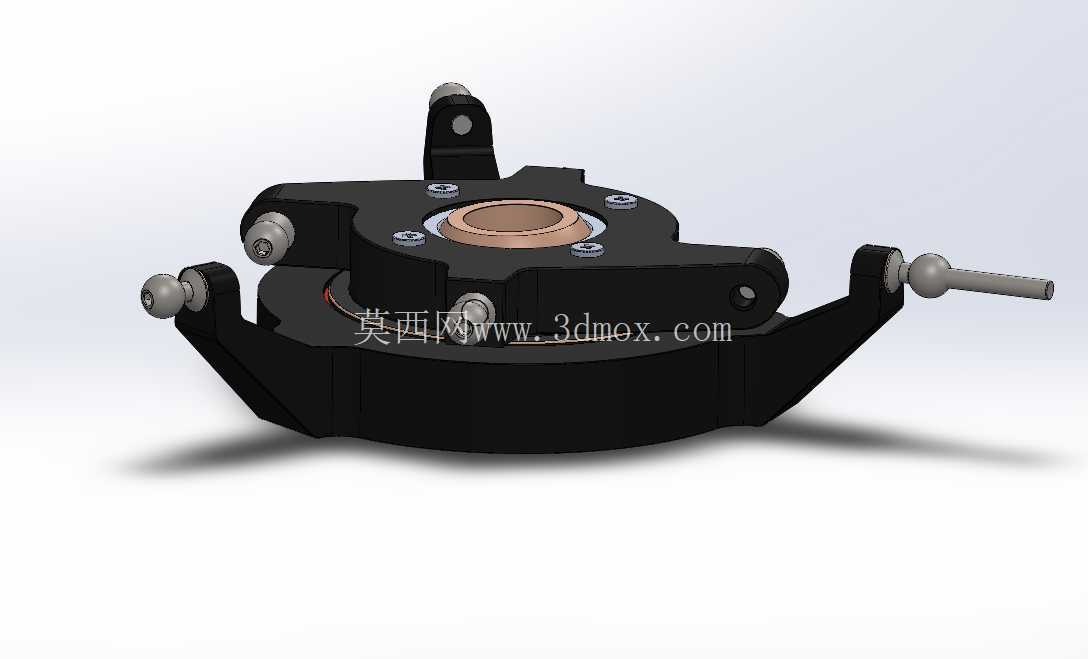

　　斜盘的主体承力结构采用高强度工程塑料加工，中心与主轴接触的衬套部位镶嵌铜质轴套，降低长期滑动摩擦带来的磨损，延长部件使用寿命；外围的摇臂连接位做了加厚处理，能够承受特技飞行时舵机输出的大拉力，避免大机动动作下结构断裂。安装边界上，斜盘在主轴上的轴向定位通过上下两个卡簧槽实现，装配时可根据不同机型的旋翼头高度调整安装位置，适配不同轴距的遥控直升机机型；不动环侧的三个球头伸出长度一致，保证舵机拉杆安装后无偏斜，减少操纵过程中的传动卡滞。

　　在实际装机调试时，需要先保证斜盘在中立位置时与主轴保持绝对垂直，此时所有舵机处于行程中点，桨叶安装角处于基准总距位置，后续的舵机行程量、螺距曲线设置都要基于这个基准位置展开，否则会出现飞行中斜盘蹭到主轴、操纵方向反向、双桨等问题。这套斜盘的结构尺寸经过多轮迭代优化，在保证结构强度的前提下尽可能降低了自身重量，减少旋翼系统的旋转惯量，提升直升机的操纵响应速度，适合30级到50级的燃油遥控直升机以及对应量级的电动遥控直升机使用，能够满足常规航线飞行、3D特技飞行等不同场景下的操纵载荷要求。
