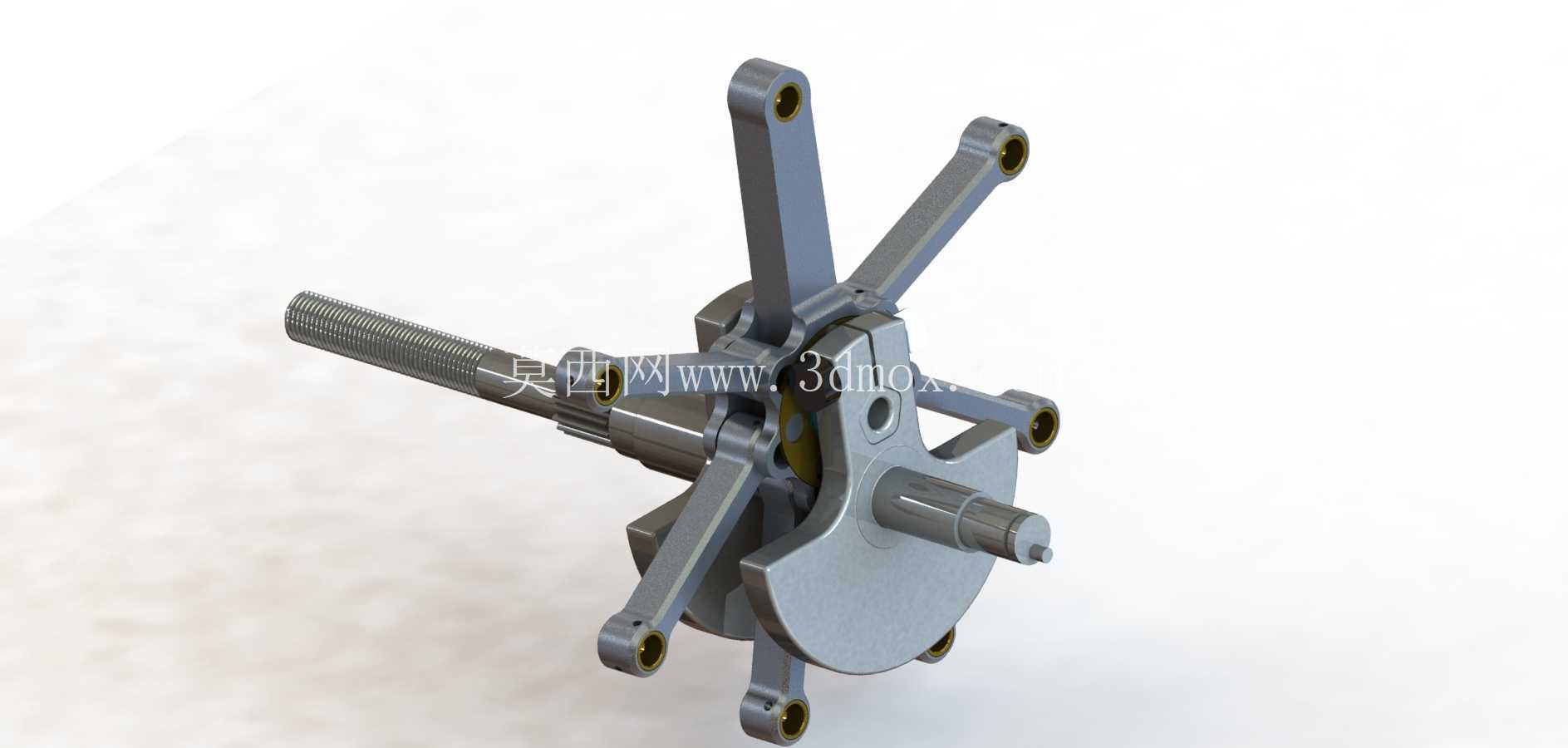

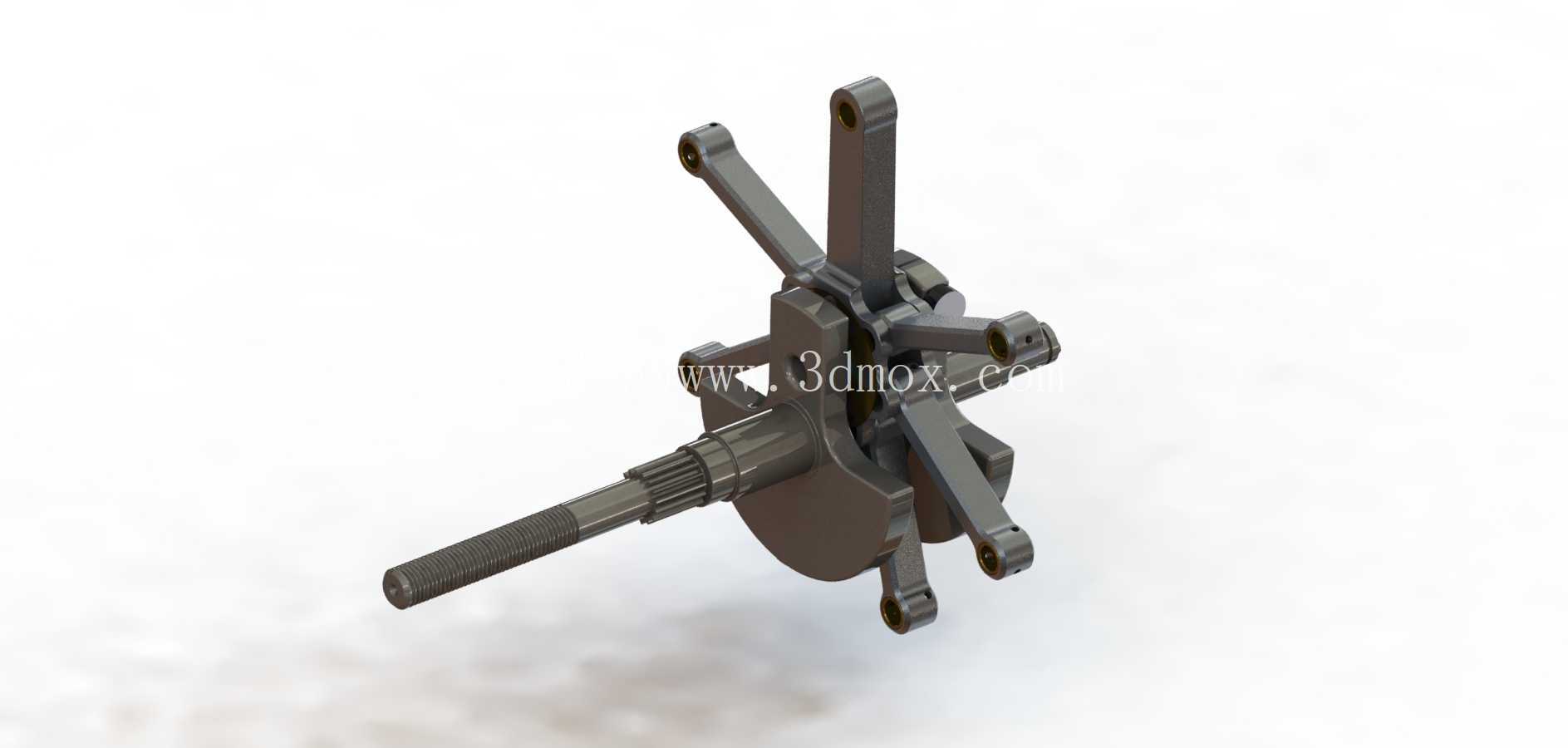

这套连杆与曲轴组件是小型航模星形发动机的核心传动部件,主要适配小排量多缸星型布局的航模动力单元,这类动力装置多用于像真航模、特技航模以及小型无人飞行器的动力输出场景,承担着将活塞往复直线运动转化为曲轴旋转运动的核心传动职能,直接决定发动机的动力输出平顺性、转速上限以及整机运行可靠性。从结构布局来看,该组件采用星型辐射式连杆排布设计,多根连杆沿曲轴曲柄销周向均匀分布,对应星形发动机的径向气缸布局,每根连杆分别连接对应气缸内的活塞,活塞在气缸内完成进气、压缩、做功、排气冲程时的往复推力,通过连杆传递至曲轴的曲柄销部位,进而驱动曲轴绕主轴轴线持续旋转,最终将动力输出至螺旋桨等负载端。设计层面上,连杆采用分体式铰接结构,主连杆直接与曲轴曲柄销配合,其余副连杆通过铰接销与主连杆的凸缘部位连接,这种结构能够在有限的径向空间内实现多缸动力的集中输出,避免多连杆独立铰接带来的曲柄销轴向尺寸过大问题,有效压缩动力单元的整体轴向长度,适配航模对动力装置紧凑性的严苛要求。曲轴采用整体式锻造结构设计,主轴部位设置有花键输出端,用于直接连接螺旋桨或者减速传动机构,主轴与曲柄销之间的过渡圆角经过强化处理,能够承受多缸交替做功带来的交变冲击载荷,避免应力集中导致的曲轴断裂失效。
连杆的杆身采用工字形截面设计,在保证结构强度、刚度满足高转速运行要求的前提下,尽可能降低连杆自身的往复运动质量,减少曲轴旋转过程中的惯性载荷,提升发动机的转速响应速度,降低整机振动水平。从安装边界来看,曲轴的主轴支撑部位需要匹配发动机曲轴箱内的滚动轴承安装位,主轴的轴向定位通过轴肩与卡簧槽配合实现,安装时需要保证曲轴的轴向窜动量控制在合理区间,避免运行过程中出现轴向窜动导致的连杆与气缸壁偏磨、活塞环密封失效等问题。每根连杆的小端部位设置有活塞销安装孔,孔内配套有铜质衬套,用于降低活塞销与连杆小端的磨损,安装时需要保证活塞销与衬套的配合间隙符合设计要求,间隙过大会导致运行过程中出现敲击异响,间隙过小则会出现润滑不良、衬套烧蚀的故障。
连杆大端与曲柄销的配合面设置有轴瓦安装位,轴瓦表面的油槽与曲轴内部的润滑油道连通,发动机运行时,压力润滑油通过曲轴内部油道输送至连杆大端配合面,形成稳定的油膜实现润滑与散热,避免高转速下金属直接接触导致的拉瓦、抱轴故障。在实际应用场景中,这类星形发动机的连杆曲轴组件需要承受每分钟上万转的高转速运行工况,多缸交替做功带来的交变载荷会持续作用在连杆与曲轴的连接部位,因此零件的形位公差控制尤为关键,连杆大、小端孔的平行度、曲轴各轴颈的同轴度、曲柄销的圆柱度等参数都会直接影响发动机的运行稳定性,建模过程中需要严格控制各配合面的尺寸公差与形位公差,保证零件加工后能够满足装配互换性要求。
从外形尺寸来看,整套组件的径向尺寸由气缸数量与单缸排量决定,轴向尺寸则受连杆厚度、曲柄臂宽度以及输出轴长度的影响,在航模动力舱的有限安装空间内,这套组件的径向轮廓不能超出发动机机匣的安装边界,输出端花键的长度需要匹配螺旋桨桨毂或者减速机构的安装深度,避免出现安装干涉或者动力传递失效的问题。此外,连杆与曲轴的动平衡设计也是结构设计的重点,多根连杆的质量差需要控制在极小的公差范围内,曲轴的曲柄部位需要设置对应的平衡块,抵消高转速下往复运动与旋转运动产生的惯性力,降低发动机整机振动水平,避免振动传递至航模机身影响飞行控制稳定性。
