航空星形发动机缸头结构三维设计

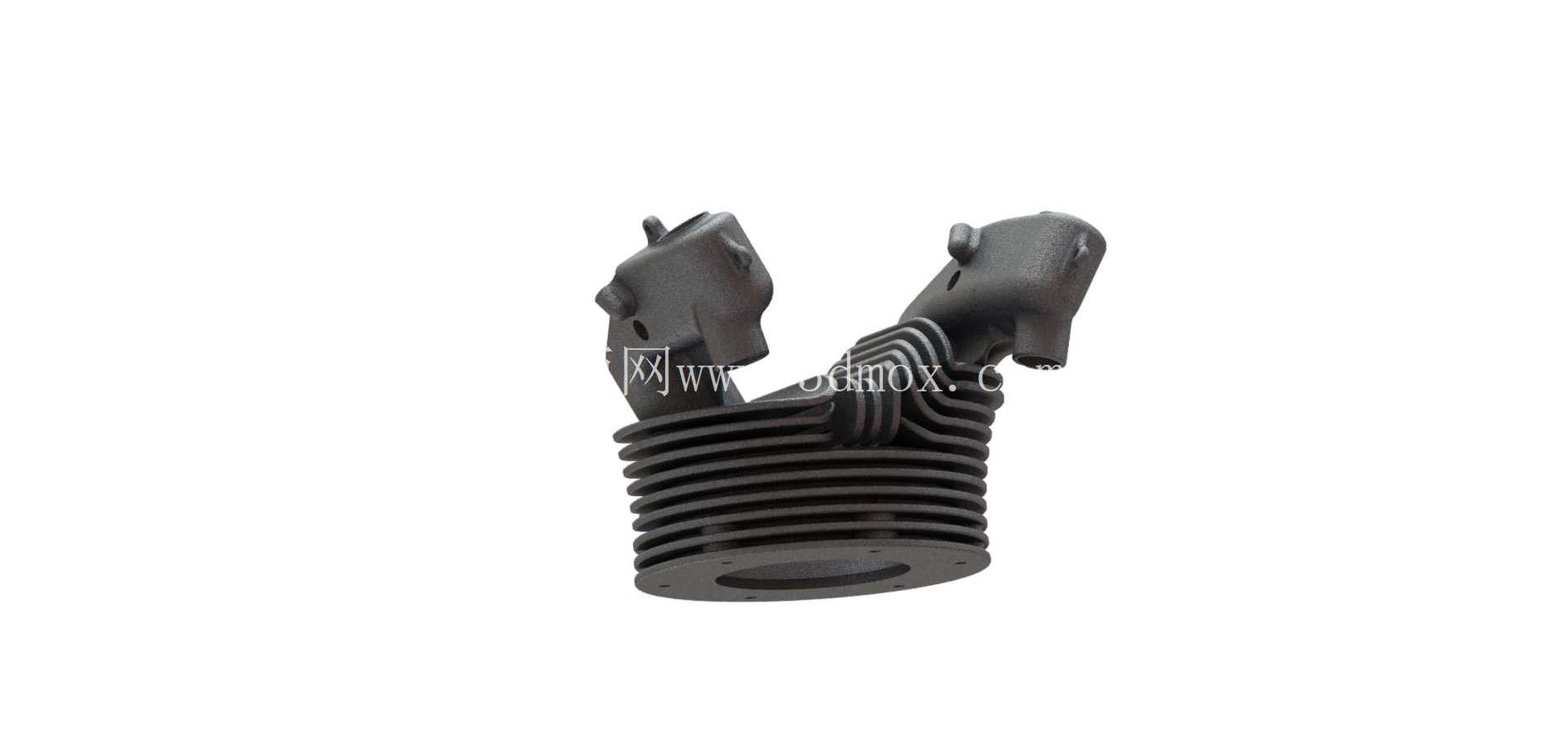

　　这款星形发动机缸头部件，主要适配小排量航空活塞动力单元，在轻型运动飞机、航空模型以及小型无人动力伞的动力系统中承担核心功能，是发动机完成进排气、燃烧散热、气门组件安装的核心承载结构。从实际工况出发，该部件直接接触燃烧室高温燃气，工作过程中需要持续承受交变热负荷与机械冲击，因此结构设计上优先兼顾散热效率与结构强度的平衡。缸头外侧排布的密集环形散热鳍片，是针对风冷散热场景做的定向优化，鳍片的厚度、间距以及延伸长度，都匹配航空发动机高空低速飞行时的空气对流特性，能够在迎面气流冲刷下快速带走燃烧产生的热量，避免缸头温度过高引发的材料强度下降、爆震等问题。

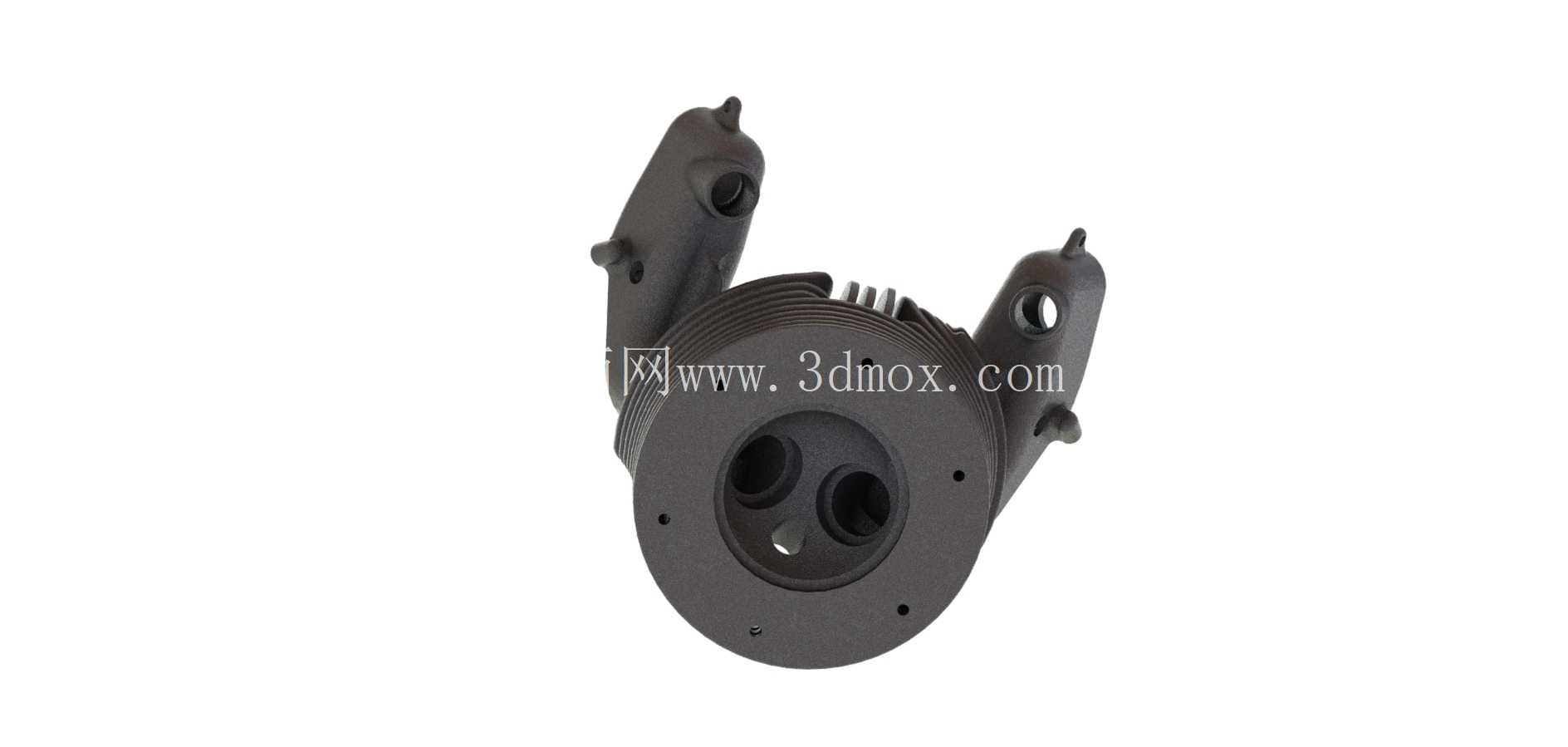

　　鳍片与缸头主体采用一体化压铸成型结构，减少了拼接结构带来的热阻，同时也提升了整体结构的抗振性能，适配航空动力场景下持续的振动工况。缸头本体上预留的多个安装孔位，分别对应气门导管、火花塞、缸体连接螺栓、进排气歧管的安装定位，孔位的同轴度、端面平面度都按照活塞发动机的装配公差要求设计，能够保证装配后气门运动的同轴度，避免出现气门偏磨、密封不严的问题。其中燃烧室侧的半球形凹腔结构，是配合活塞顶面形状设计的紧凑型燃烧室，能够在压缩行程末端形成合适的挤气涡流，提升油气混合效率，优化燃烧过程的稳定性，这对于小排量航空发动机在不同海拔、不同油门开度下的动力输出稳定性尤为重要。

　　从安装边界来看，该缸头与缸体的结合面采用平面密封结构，布置的一圈螺栓孔按照等载荷间距排布，能够保证缸垫压紧力均匀分布，避免高温高压燃气泄漏。上部的摇臂安装凸台预留了足够的安装空间，能够适配顶置气门的摇臂机构安装，凸台的加强筋结构从安装面一直延伸到散热鳍片根部，能够承受气门开闭过程中的交变冲击载荷，避免长期运行后出现凸台断裂、变形的问题。在设计过程中，需要重点考虑不同壁厚位置的过渡处理，比如散热鳍片与主体连接位置采用圆角过渡，避免压铸过程中出现应力集中、缩松等工艺缺陷，同时也能减少热循环过程中因热胀冷缩不均产生的热疲劳裂纹。进排气道的走向采用了低阻力流线型设计，能够减少进排气过程的气流阻力，提升发动机的充气效率，这对于高转速运行的航空发动机来说，直接影响动力输出的上限。气道内壁的过渡圆角经过反复优化，避免出现气流突变引发的涡流损失，同时排气道周边的壁厚做了针对性加厚，因为排气侧长期接触高温废气，热负荷更高，加厚的壁厚能够提升结构的热容量，减少温度波动带来的热变形。另外，缸头上的温度传感器安装孔位，布置在靠近燃烧室的热负荷最高区域，能够准确反馈缸头实际工作温度，为动力系统的燃油匹配、点火提前角调整提供准确的参数依据，避免发动机出现过热故障。

　　在实际装配场景中，该缸头需要配合气缸、活塞、气门组件、摇臂机构共同组成完整的动力单元，其安装定位基准选择缸体结合面与中心定位孔，能够保证与气缸的同轴度，减少活塞运行过程中的偏磨问题。考虑到航空应用场景的轻量化需求，该部件在保证结构强度的前提下，对非受力区域的壁厚做了减薄处理，同时在散热鳍片的末端做了倒角优化，进一步降低部件整体重量，这对于提升轻型飞行器的载荷能力、续航能力都有实际意义。从工艺适配性来看，该结构完全适配高压压铸的生产工艺，所有的拔模角度都按照压铸生产的要求设计，避免出现倒扣结构，减少后续机加工的工序量，适合批量生产，能够降低航空小排量发动机的制造成本，同时保证部件质量的一致性。
