开槽城堡式内螺纹锁紧连接紧固件

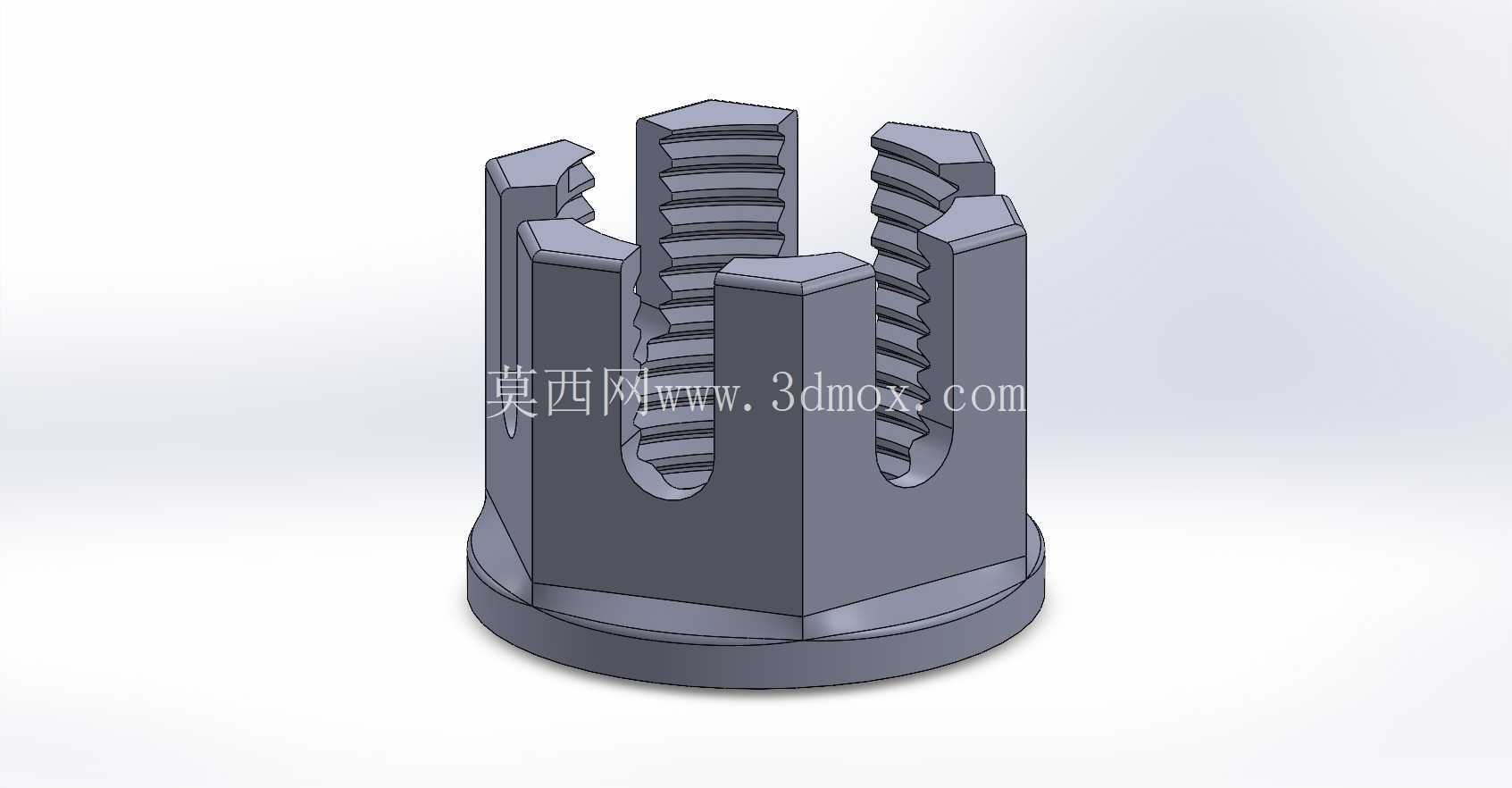

　　零件上部均匀分布多道轴向开槽，槽体贯通顶部端面并延伸至内螺纹段的中上部，这些开槽的核心作用是为锁紧销提供穿装空间——实际装配时，当螺纹拧紧到预设扭矩后，需要将开口销或者锁紧钢丝穿过螺杆端部对应的径向通孔，同时卡入零件顶部的对应开槽内，以此限制零件与螺杆之间的相对转动，哪怕设备运行过程中螺纹面出现微量形变、预紧力出现小幅衰减，机械限位的结构也能彻底锁死连接副的转动自由度，不会出现松脱脱落的故障。内螺纹段采用标准公制三角螺纹设计，牙型角60度，螺纹牙的加工精度按照中等公差等级设计，既能保证与对应外螺纹件的旋合顺畅度，又能控制螺纹副的配合间隙，避免间隙过大带来的横向窜动。日常做设备装配结构校核时，这类带开槽的内螺纹锁紧件是振动工况连接场景里绕不开的零件，很多户外工程机械、农用作业设备的轮端连接、拉杆铰接位置都会用到类似结构，核心作用就是在持续交变载荷、高频振动的使用环境下，避免螺纹连接副出现自转松脱，保障连接结构的长期可靠性。从结构细节来看，这个零件主体为带外六角轮廓的柱状结构，底部设置有一圈凸起的定位法兰边，安装时法兰端面可以直接贴合被连接件的安装面，增大接触承压面积，避免锁紧时压伤被连接件表面，同时也能起到径向定位的作用，保证零件与安装孔的同轴度。

　　外六角的轮廓尺寸完全适配标准套筒的作业空间，现场装配时可以直接用常规标准套筒完成拧紧作业，不需要定制特殊工装，能有效降低现场装配的工具成本，提升装配效率。设计这类零件的时候，首先要核算的是螺纹的旋合长度，必须保证螺纹旋合圈数满足额定载荷下的剪切强度要求，避免螺纹牙受力过大出现滑牙失效；其次要控制开槽的宽度与位置公差，开槽宽度要比配套使用的锁紧销直径大0.2到0.3毫米，既保证锁紧销能顺利穿入，又不会因为间隙过大导致锁紧限位出现旷量；开槽的分布角度要严格均匀，保证任意拧紧角度下都能有至少一个开槽与螺杆上的销孔对齐，降低现场装配时的调整难度。

　　底部法兰的厚度需要根据额定预紧力下的压应力核算，保证法兰承压面不会因为压应力过大出现塑性形变，导致预紧力意外损失。零件的整体高度要匹配安装位置的轴向空间，不能突出安装面过多避免和周边运动部件出现干涉，同时也要保证开槽位置完全露出被连接件表面，方便后续运维时穿装或者更换锁紧销。从实际使用场景来看，这类零件不仅适用于工程机械的行走机构连接，在一些需要频繁拆装维护的设备铰接位置、振动筛的激振器连接位置、农用拖拉机的悬挂机构连接点都能适配，相比普通的六角螺母，它的防松可靠性更高，不需要额外添加防松垫片、螺纹胶等辅助防松元件，能简化装配流程，也方便后续的拆解维护，不会因为螺纹胶固化导致拆解困难。

　　建模过程中需要特别注意开槽处的圆角过渡，因为开槽根部是应力集中位置，如果采用直角过渡，在交变载荷作用下很容易从根部萌生疲劳裂纹，最终导致零件断裂失效，所以在开槽与内螺纹、外六角壁面的交接位置都要设置合理的工艺圆角，分散应力集中点，提升零件的疲劳寿命。同时内螺纹的起始端要设置引导倒角，方便装配时外螺纹的快速对中旋入，避免螺纹牙错牙导致的装配损伤。外六角的棱角位置也要设置微小的倒角，去除加工过程中产生的毛刺锐边，避免装配作业时划伤操作人员，也能提升零件的表面处理质量，保证镀层或者氧化层的均匀覆盖，提升零件的防锈耐腐蚀能力，适配户外潮湿、多粉尘的复杂作业环境。
