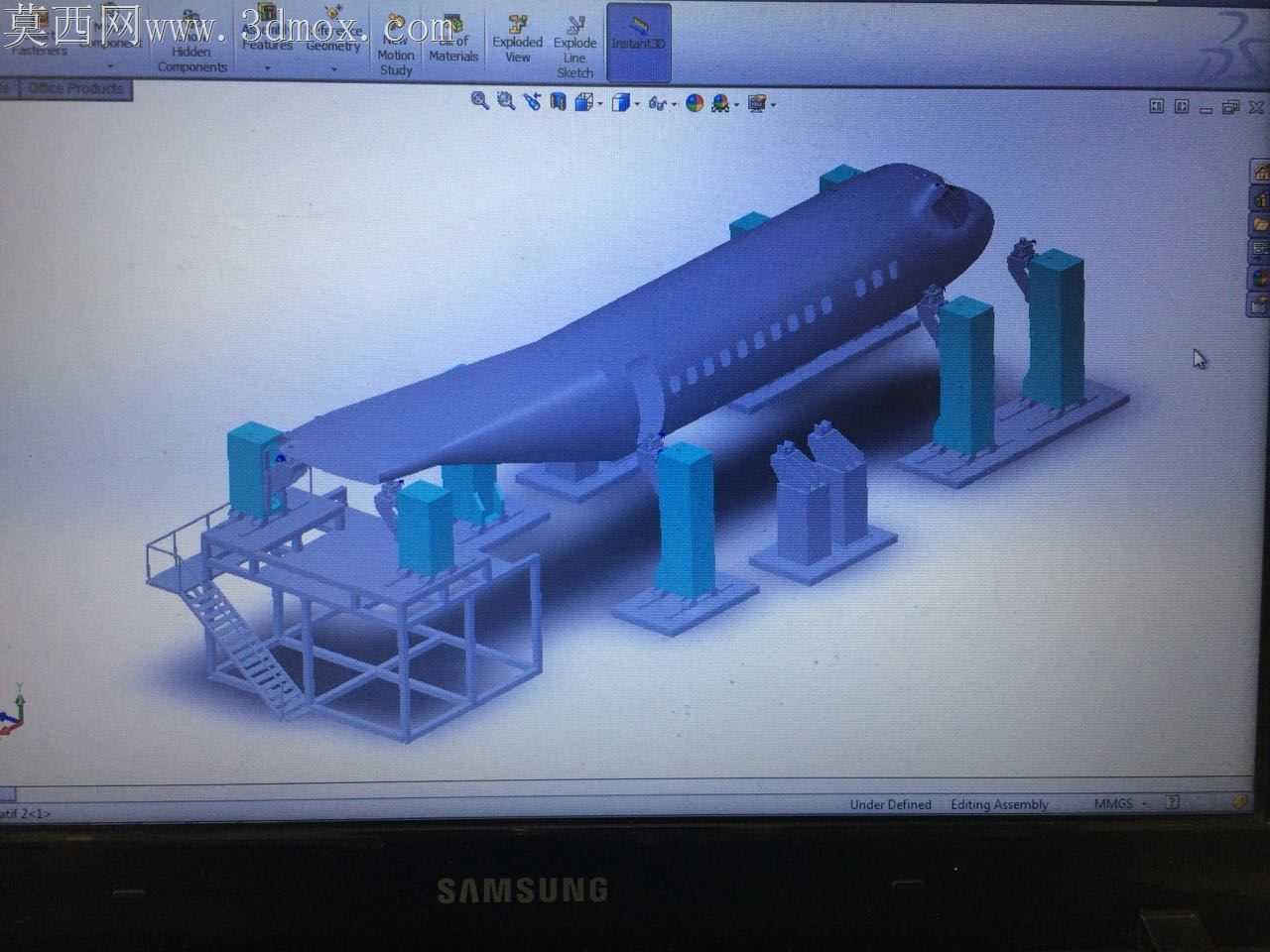

机身对准中心单元定位工装结构设计

航空构件总装现场的对准定位作业，长期受限于手工校准的累计误差，尤其是机身段对接环节，毫米级的偏移都会引发后续管路敷设、蒙皮装配的连锁干涉，传统靠型架加百分表打表的校准方式，单次对准耗时久，对操作工人的经验依赖极强，换型适配不同批次构件时还要重新打磨调整定位块，柔性极差。这套对准定位单元的结构设计，完全围绕装配公差的可控性展开，底部框架采用方管焊接的箱型承力结构，没有多余的减重镂空，就是为了抵消上部调整机构往复动作带来的交变应力，避免长期使用后框架形变导致基准偏移。上部的对准执行模块没有采用常见的多轴联动滑台堆砌方案，而是把X、Y两个方向的微调集成在同一层安装板上，调节旋钮的螺距特意选了0.5mm的细牙规格，每旋转一圈对应的进给量刚好匹配现场打表的刻度习惯，工人操作时不用反复换算进给数值，能直接对照百分表读数快速调整到位。定位头的接触端面做了1.5度的微小倾角，不是完全垂直于安装面，这个细节是为了让构件抵靠时能自动滑入定位基准面，避免硬接触磕伤构件表面的阳极氧化层，也能消除端面贴合时的空气间隙带来的定位虚位。框架侧面预留的走线槽没有做开放式结构，而是加了可拆卸的盖板，车间里的铝屑、切削液雾气不会顺着线缆缝隙渗入调节机构内部，能大幅降低日常维护的频次，不用每周拆开清理导轨上的积屑。定位单元的安装脚做了腰型孔设计，孔的长度方向刚好覆盖现场型架的安装孔位公差范围，初次安装到总装型架上时，不用重新配钻安装孔，直接微调位置就能把单元自身的基准和型架全局基准对齐，能省下至少半天的现场安装调试时间。上部承托构件的支撑块没有做成整体式，而是分成了三个独立的可调支撑点，每个支撑点的高度都能单独微调，哪怕构件本身的成型面存在微小的制造误差，也能通过三点调平让构件保持正确的装配姿态，不会因为支撑面不贴合产生装夹应力，导致后续对接完成后松开夹具出现构件回弹错位。整套结构没有刻意追求复杂的自动化补偿，所有调节环节都保留了手动操作的冗余，哪怕车间临时断电或者气动气源故障，工人也能靠手动完成全部对准作业，不会耽误总装工位的生产节拍。
