飞机机身装配对准定位工装结构

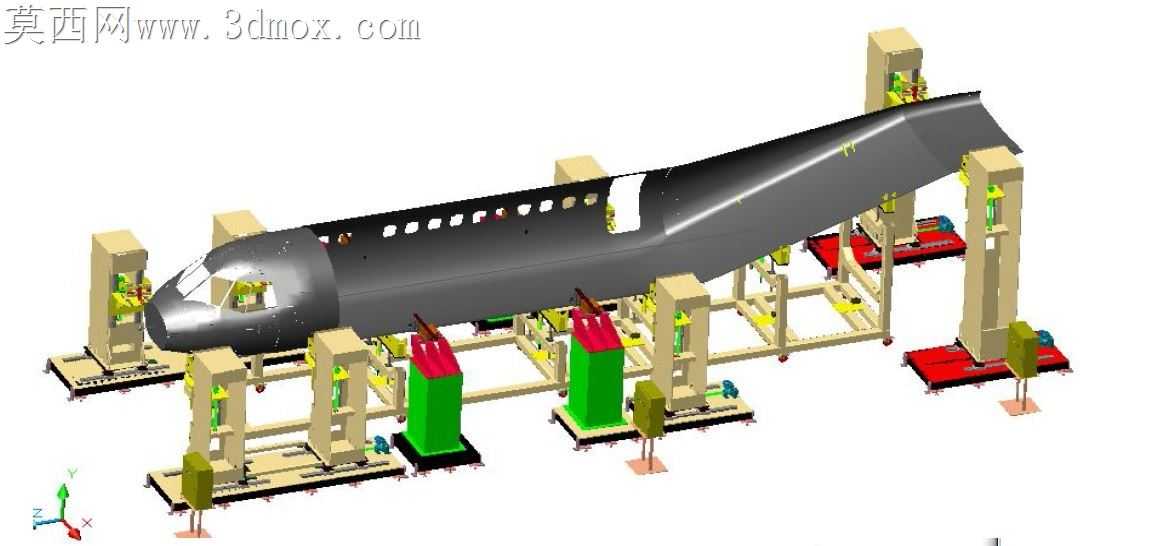

航空大部件装配现场最棘手的问题，莫过于机身段对接时的累计公差偏移——传统拉线定位依赖工人经验，蒙皮接缝错边量常超0.8mm，反复顶调耗费的工时占总装配周期近三成，还容易在蒙皮表面留下顶压凹痕。这套对准定位工装完全跳开了传统刚性夹具的设计思路，没有采用整体焊接式的庞大基座，而是拆分出多组独立可调的支撑立柱，每根立柱底部带脚轮与地面锚定结构，既能沿机身轴向灵活排布适配不同长度的舱段，锚定后又能保证支撑刚度不出现沉降偏移。

靠近机头段的两组立柱特意做了窄幅支撑头设计，避让开驾驶舱风挡安装位与前起落架舱的开口区域，不会和后续预装的管路、线束支架产生干涉。支撑头与机身蒙皮接触的位置，没有直接用金属块硬顶，而是预留了聚氨酯缓冲垫的安装槽，缓冲垫厚度控制在15mm，既能抵消定位微调时的刚性冲击，又不会因为垫材过软导致支撑位置下沉偏移。中后段的承重立柱搭配了红绿标识的升降调节模组，红色模组对应垂向粗调，单趟行程可达1.2m，能快速把机身段托举到对接基准高度，绿色模组负责水平方向的微米级微调，调节时不会出现卡顿窜动，能把相邻舱段的同轴度误差控制在0.2mm以内。

工装两侧的高位定位柱专门对准机身的水平基准孔，不需要额外架设激光跟踪仪反复打点，只要定位销能顺畅穿入基准孔，就说明机身的俯仰、偏航角度已经符合对接要求，省去了大量现场测量的等待时间。每根立柱的侧面都预留了传感器安装位，后续可以直接加装位移传感器实时反馈支撑高度数据，不用改造原有结构就能升级成数字化装配工位。底部的支撑底座做了加宽处理，即使托举整段机身时出现单侧受力不均，也不会出现侧翻风险，底座边缘的倒角设计还能避免工人来回走动时被磕碰划伤。

这套结构没有追求过度的集成化，反而把每个调节单元都做了模块化拆分，单个立柱重量控制在两人就能搬运的范围，不管是换型生产不同机型的机身段，还是日常维护更换磨损的调节丝杆，都不需要动用大型吊装设备，车间现场的适配性极强。
