飞机机身对接校准工装结构设计

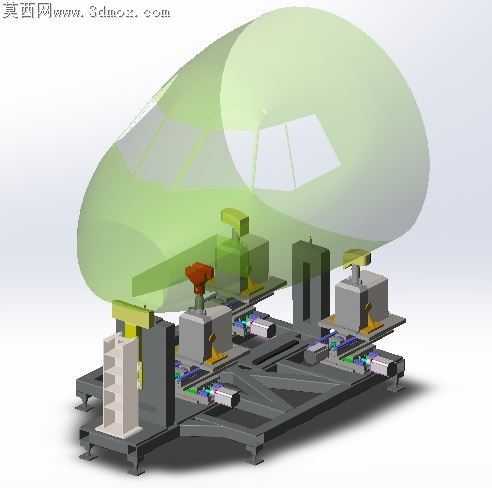

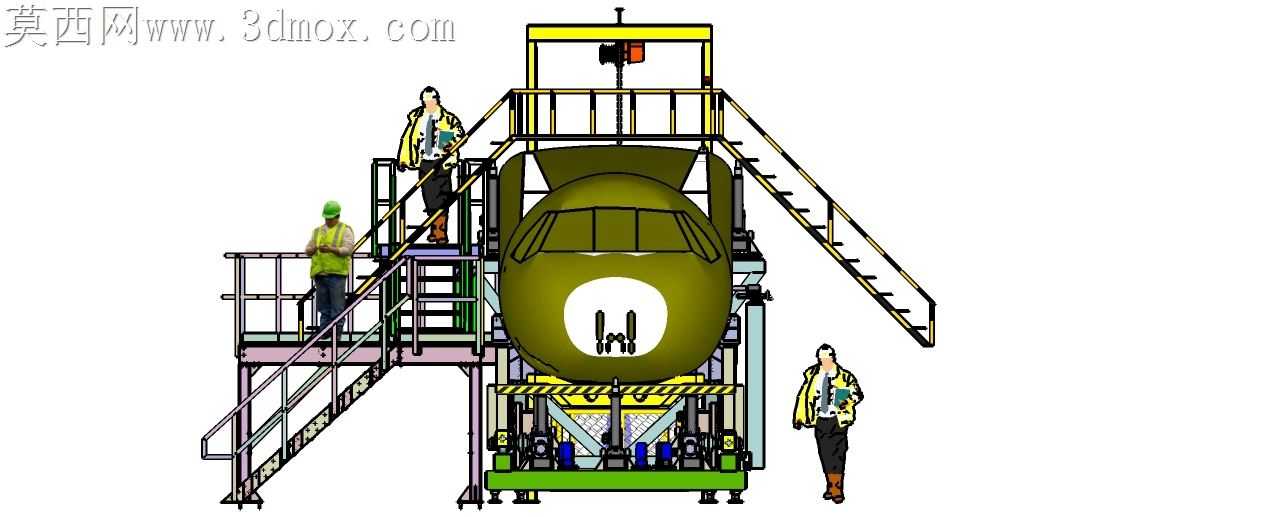

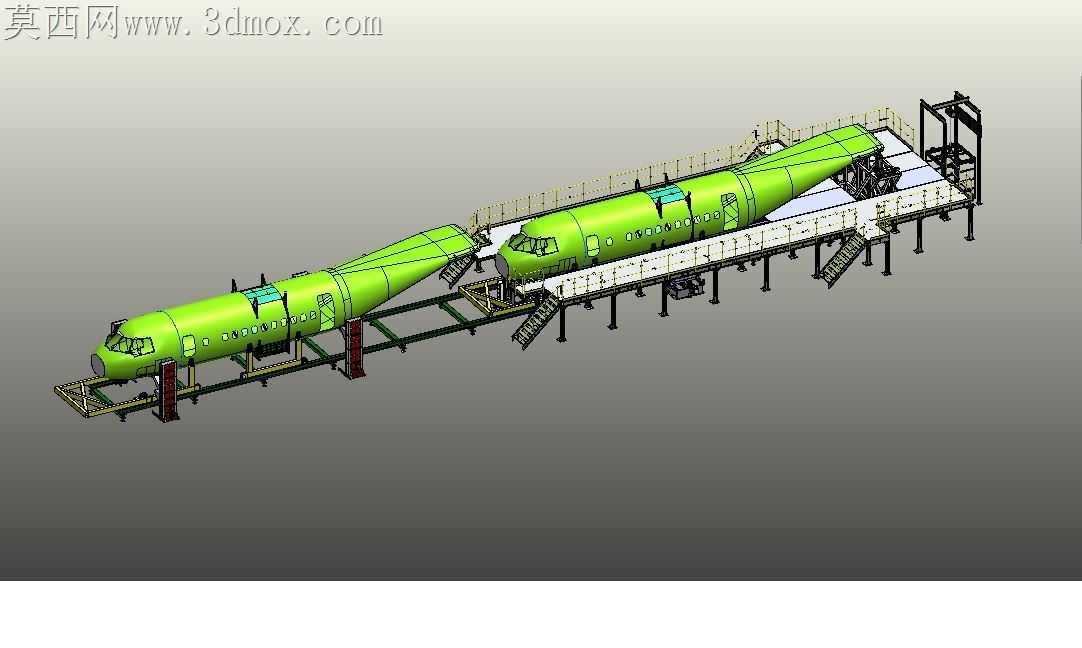

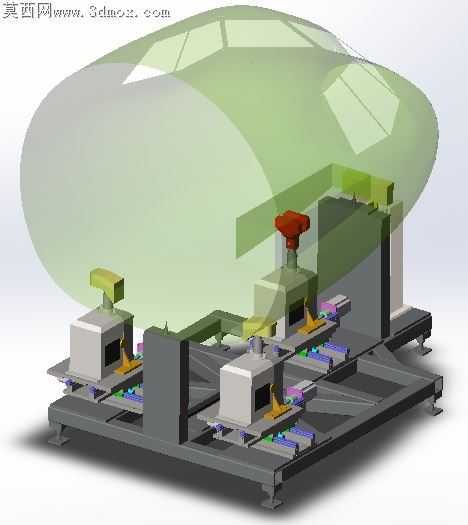

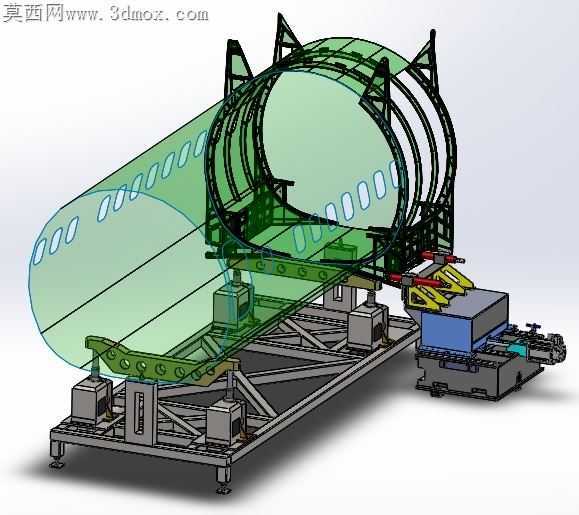

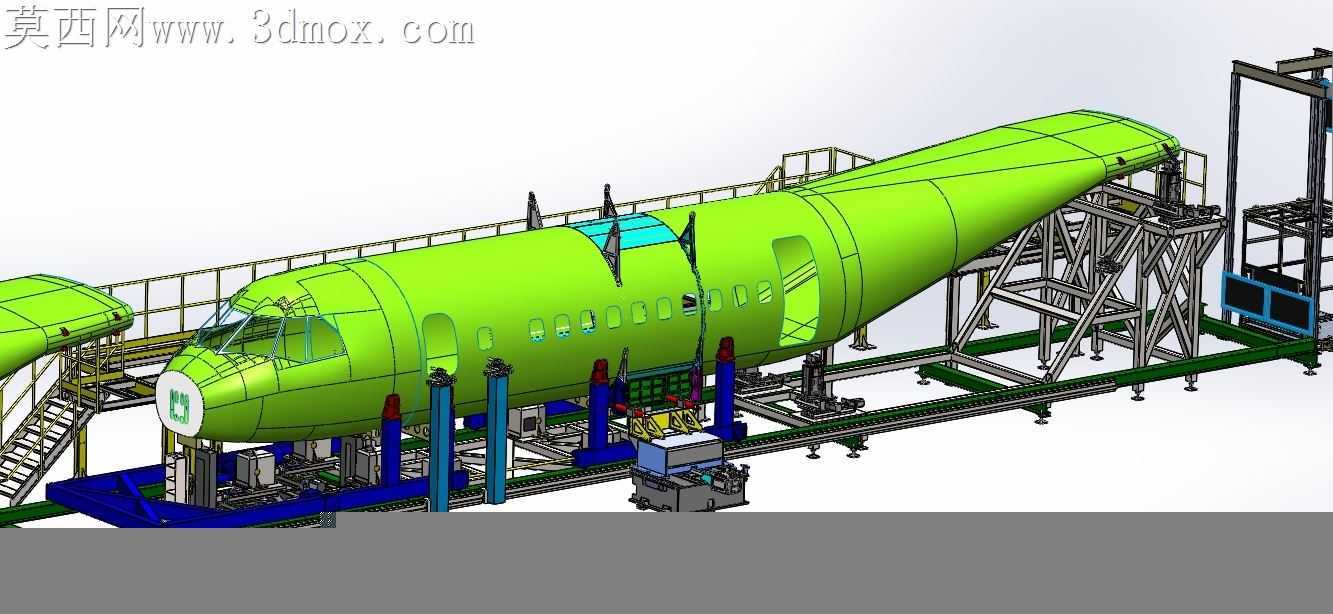

大尺寸机身段对接过程中，传统人工拉钢丝校准的方式极易出现段差超差、同轴度偏移的问题，单段机身长达十余米的跨度下，毫米级的定位偏差都会在后续总装环节被放大，引发蒙皮对接间隙不均、内部管路走线错位、门框装配应力集中等连锁问题。这套对准工装在支撑点位的排布上做了针对性的取舍，没有采用满铺式的密集支撑结构，而是在机身前后框、机翼对接框这些刚性基准位置设置了可调支撑座，每个支撑座都预留了三向微调的行程空间，避免非基准位置的硬支撑顶到蒙皮薄壁区域造成局部形变。工装两侧的操作平台没有做满幅的固定台面，而是在人员操作站位、紧固件安装点位预留了镂空缺口，既减轻了工装整体自重带来的地基沉降误差，也给对接过程中的激光测量设备留出了通视路径，测量光束可以无遮挡地扫过机身各段的基准靶标，不用反复挪动测量设备就能完成全段同轴度数据采集。对接定位器的锁紧结构没有采用常见的刚性顶紧设计，而是在接触端加了带阻尼的缓冲衬垫，两段机身缓慢靠近的过程中，衬垫可以吸收进给机构的微小窜动，避免硬接触磕伤蒙皮边缘的密封胶槽。走台边缘的护栏做了快拆式设计，当机身段需要通过吊装转运进出工装时，可以快速拆下对应位置的护栏段，不用整体拆解工装结构就能完成工件上下料，缩短单架次机身对接的准备周期。工装底部的调平地脚没有均匀排布，而是对应每个支撑座的正下方单独设置，每个地脚的调节量都做了刻度标识，现场安装工装时可以直接参照刻度快速调平，不用反复拉水平仪校准整个工装平台的平面度。对接过程中用到的辅助测量支架直接集成在工装主体结构上，不用每次对接都临时搭建测量塔架，支架上的靶标座位置经过校准，和机身理论基准点完全对应，测量时直接将靶球吸附在预设座体上就能快速采集数据，减少人工手持靶标带来的测量误差。
