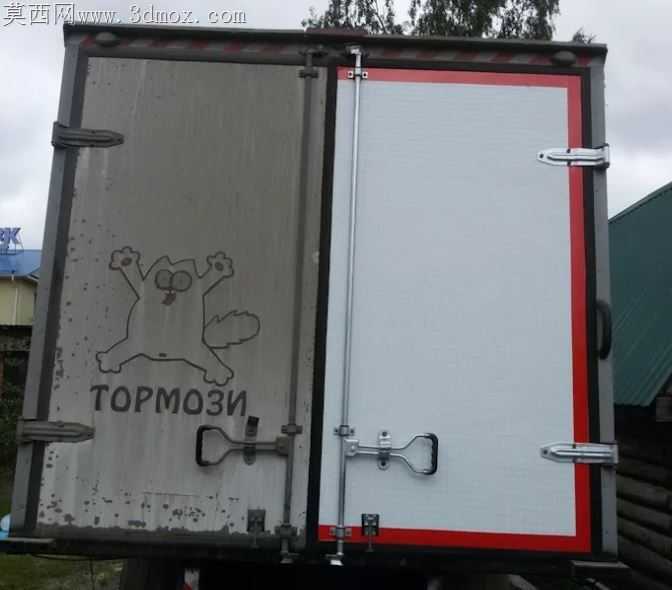

GAZ车型后门马车配套五金锁具铰链组件

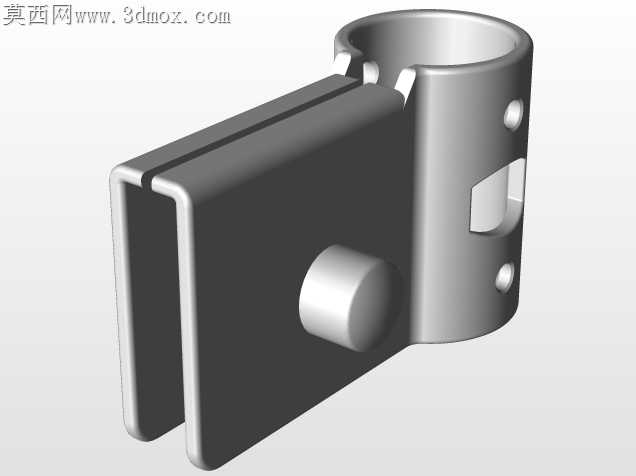

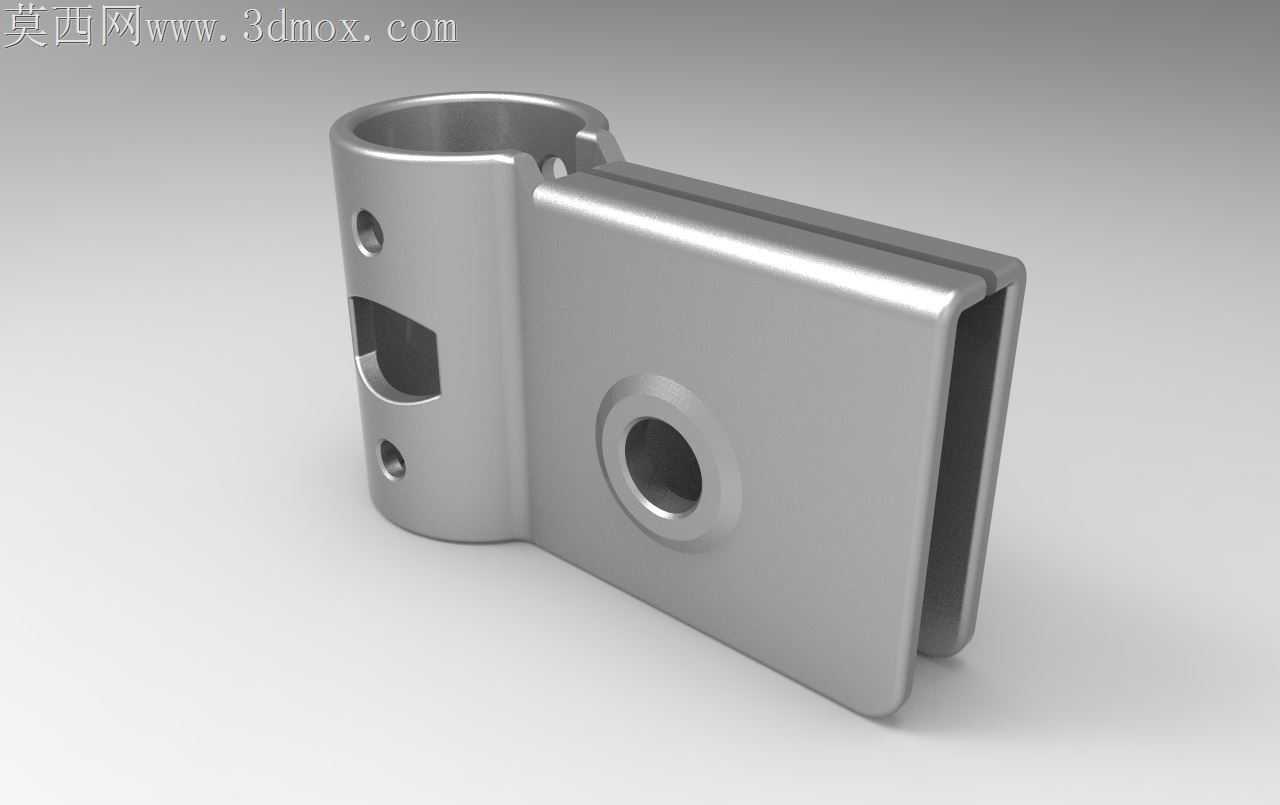

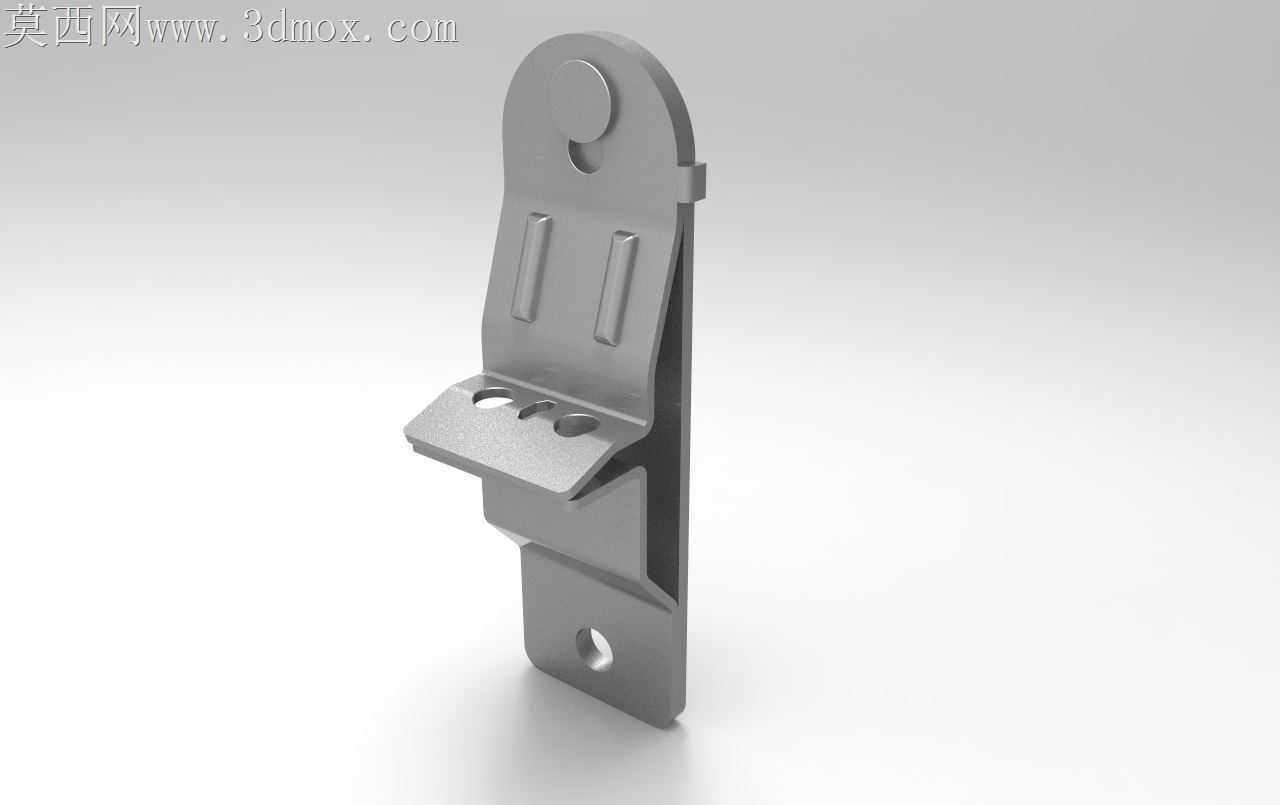

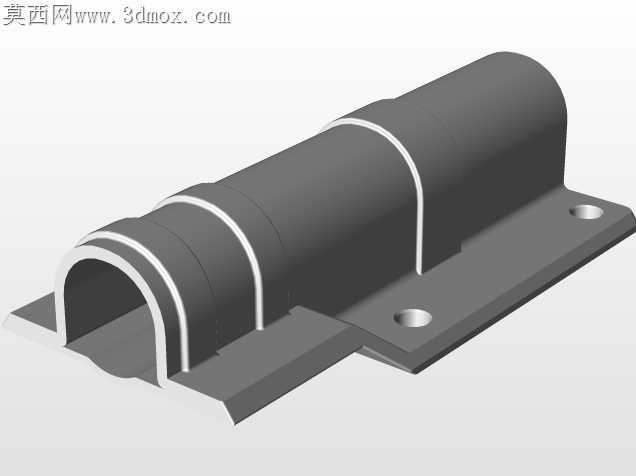

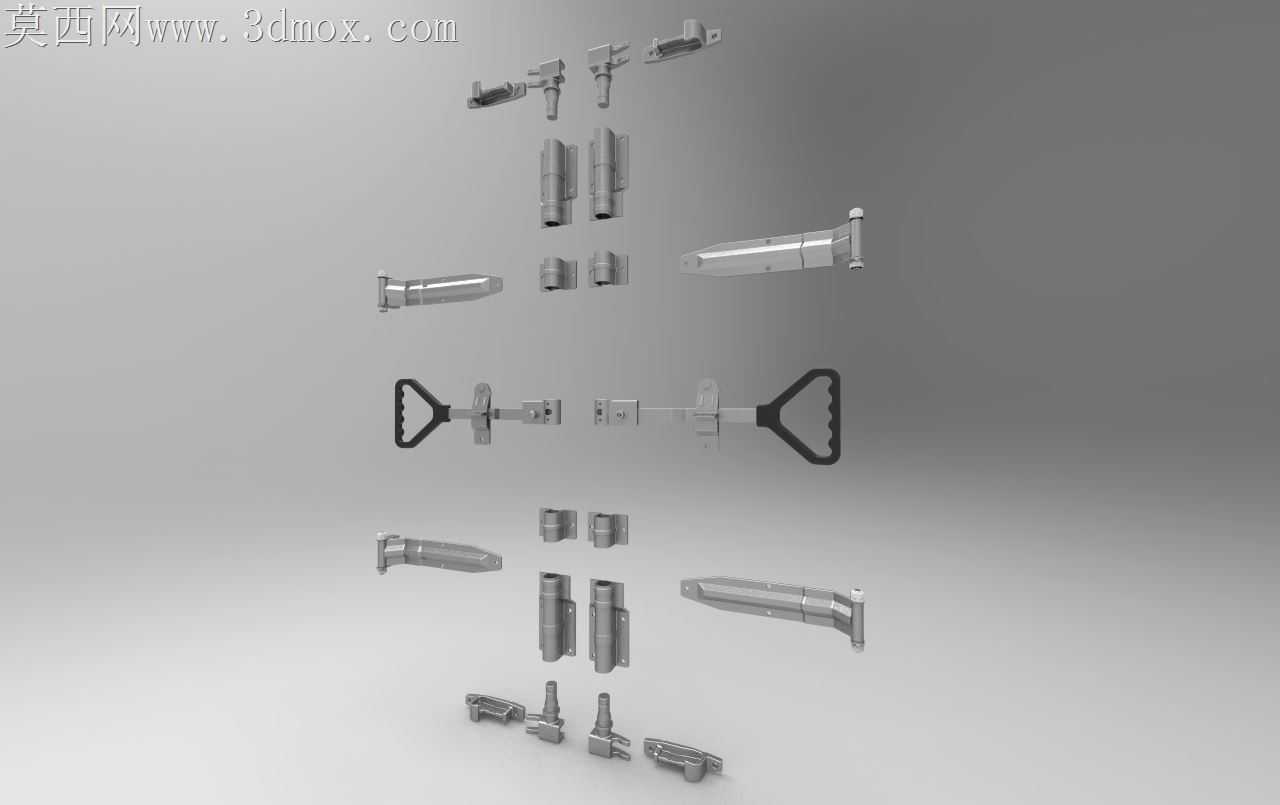

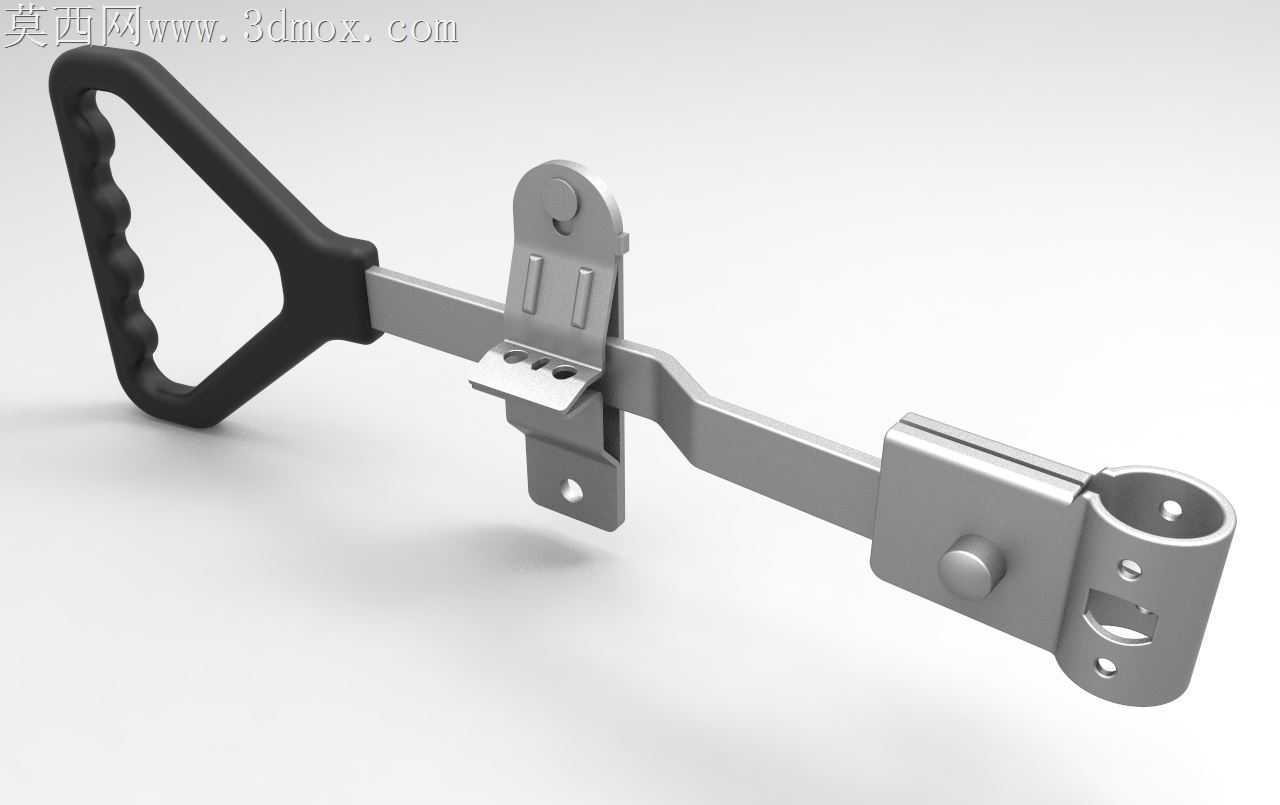

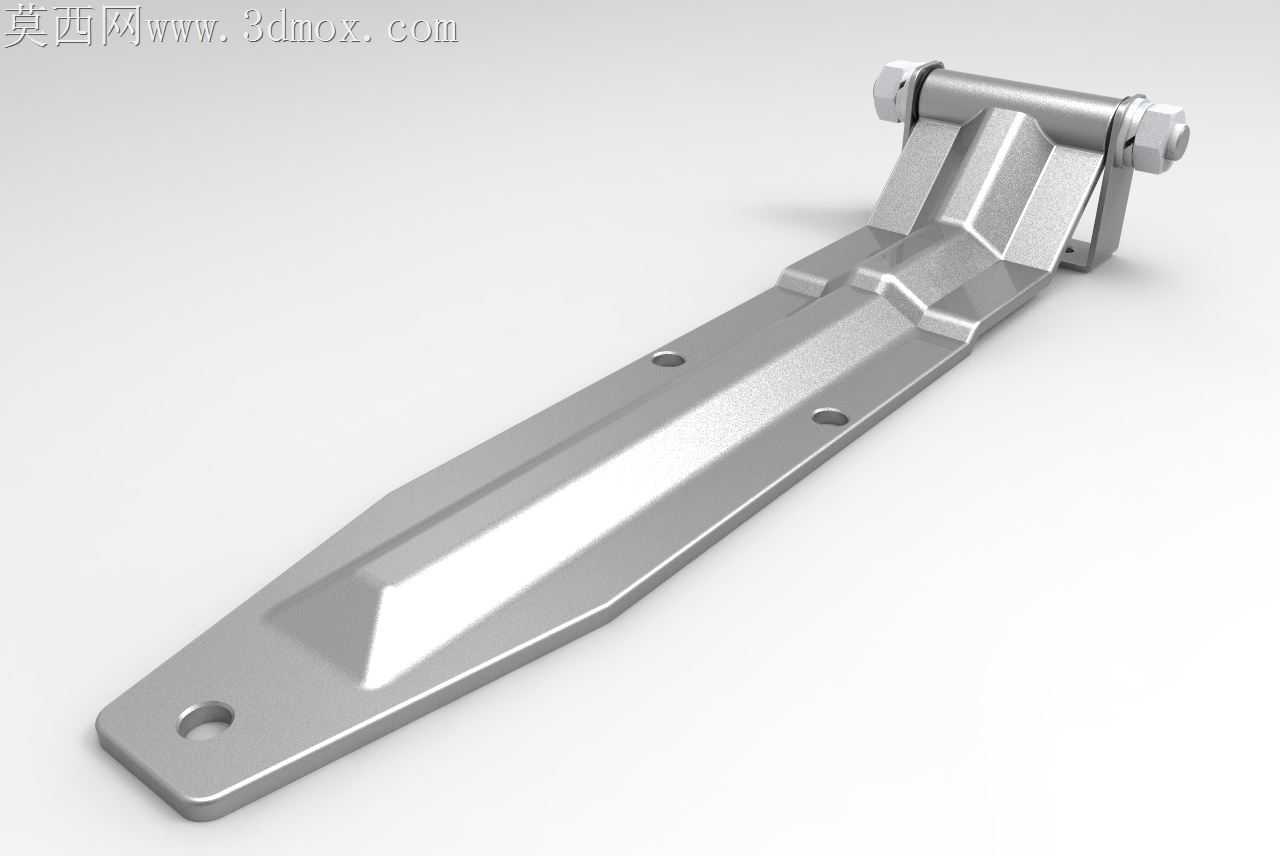

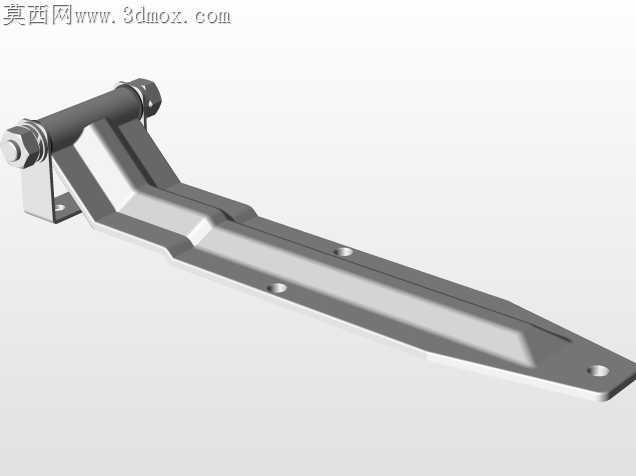

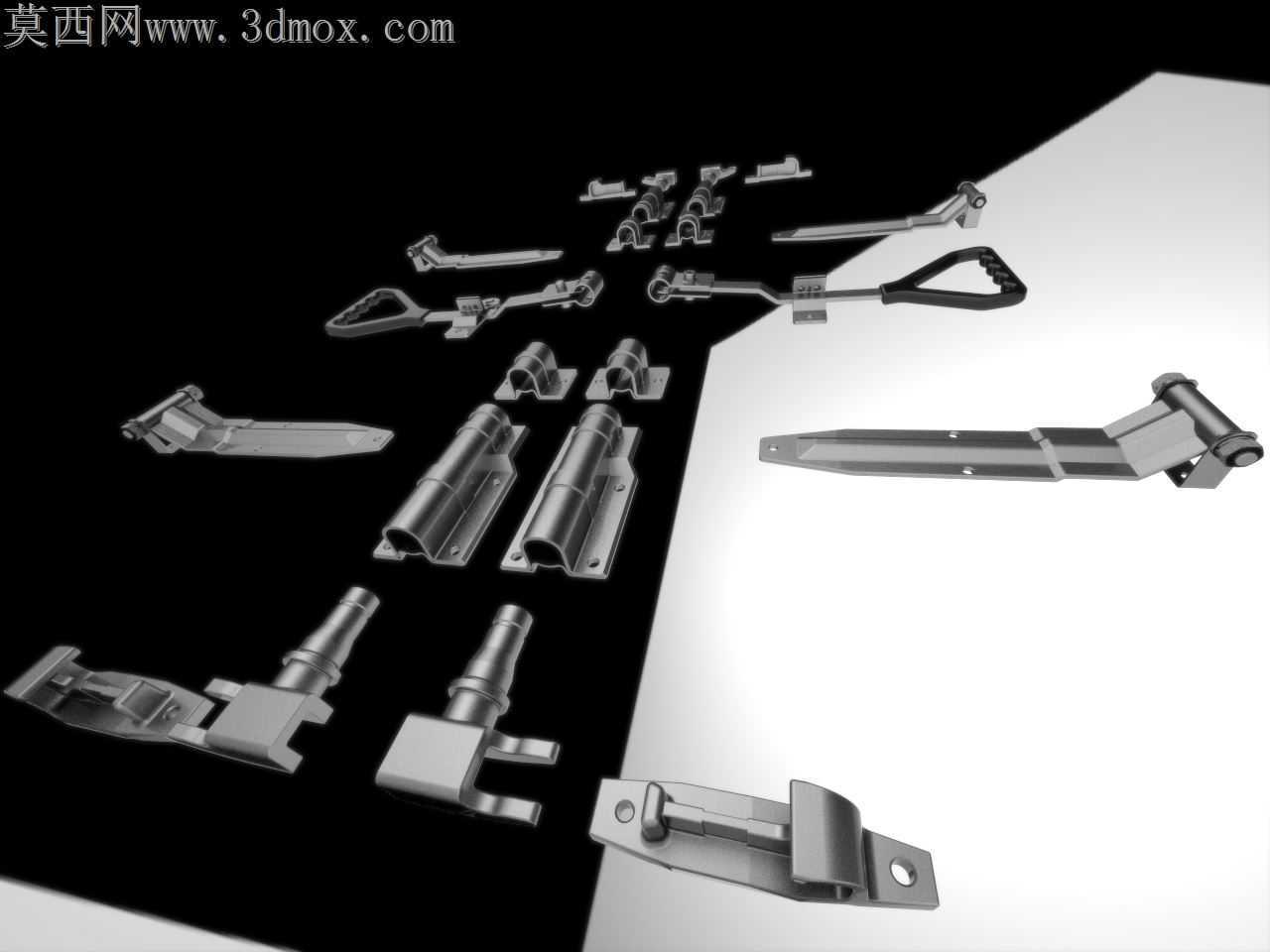

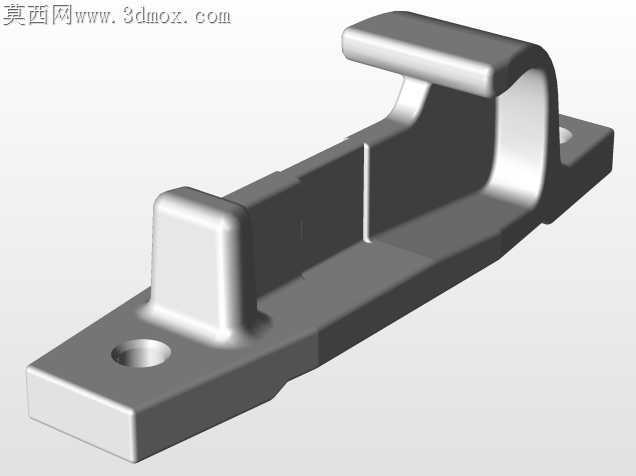

商用车侧门长期处于颠簸震动、户外温差交变的工况下，常规锁具铰链组常出现锁舌卡滞、合页旷量异响、把手受力断裂的问题，这套适配GAZ车型后门马车的五金组件，在加工适配层面做了大量贴合量产落地的细节调整。冲压成型的锁座安装面预留了0.12mm的平面度公差带，避开了冷轧板冲压回弹带来的安装贴合间隙，不需要后续二次铣削找平，直接匹配车门内板的预焊凸台，装配时能省掉现场打磨修配的工序。铰链组件的转轴位置做了局部翻边强化，翻边高度严格控制在2.3mm，既保证转轴铆接后的抗剪切强度，又不会因为翻边过高和车门加强筋产生干涉，转轴和页片的配合间隙选了H8/f7的公差带，常温下转动无松旷，零下30度的低温环境里也不会因为金属冷缩出现卡滞。手柄组件的握持面做了微弧过渡，没有尖锐的冲压棱角，边缘预留了0.8mm的倒钝余量，后续喷塑处理时不会出现积粉流挂，握持施力时的受力点刚好落在掌根位置，开关门的力矩比常规把手小15%左右，长期操作不容易产生手部疲劳。带挂钩的偏心锁紧装置，偏心轮的轮廓曲线做了分段修正，锁紧行程的最后15度转角里，锁紧力线性提升，不会出现过位锁死或者锁止不到位的情况，挂钩的开口尺寸做了0.2mm的正偏差，能兼容车门密封条长期使用后的压缩变形量，就算密封条老化出现3mm以内的压缩量衰减，依然能保证锁止后的密封压紧力。支架类零件的安装孔全部做了长圆孔设计，长轴方向预留了2mm的调节余量，能抵消车门焊接总成的累计装配误差，不需要在总装线上扩孔调整。所有冲压件的折弯内角都做了R0.5的圆角处理，避免折弯处出现应力集中开裂，零件的减重孔位置都避开了应力传递路径，不会因为开孔降低构件的整体强度。整套组件的零件拆分完全适配现有冲压模具的工序排布，没有需要特殊侧冲的复杂结构，单工序模具就能完成全部冲压工序，量产时的材料利用率能达到78%以上，不需要额外增加专用工装投入。
