四缸发动机气缸盖气动升降搬运装置

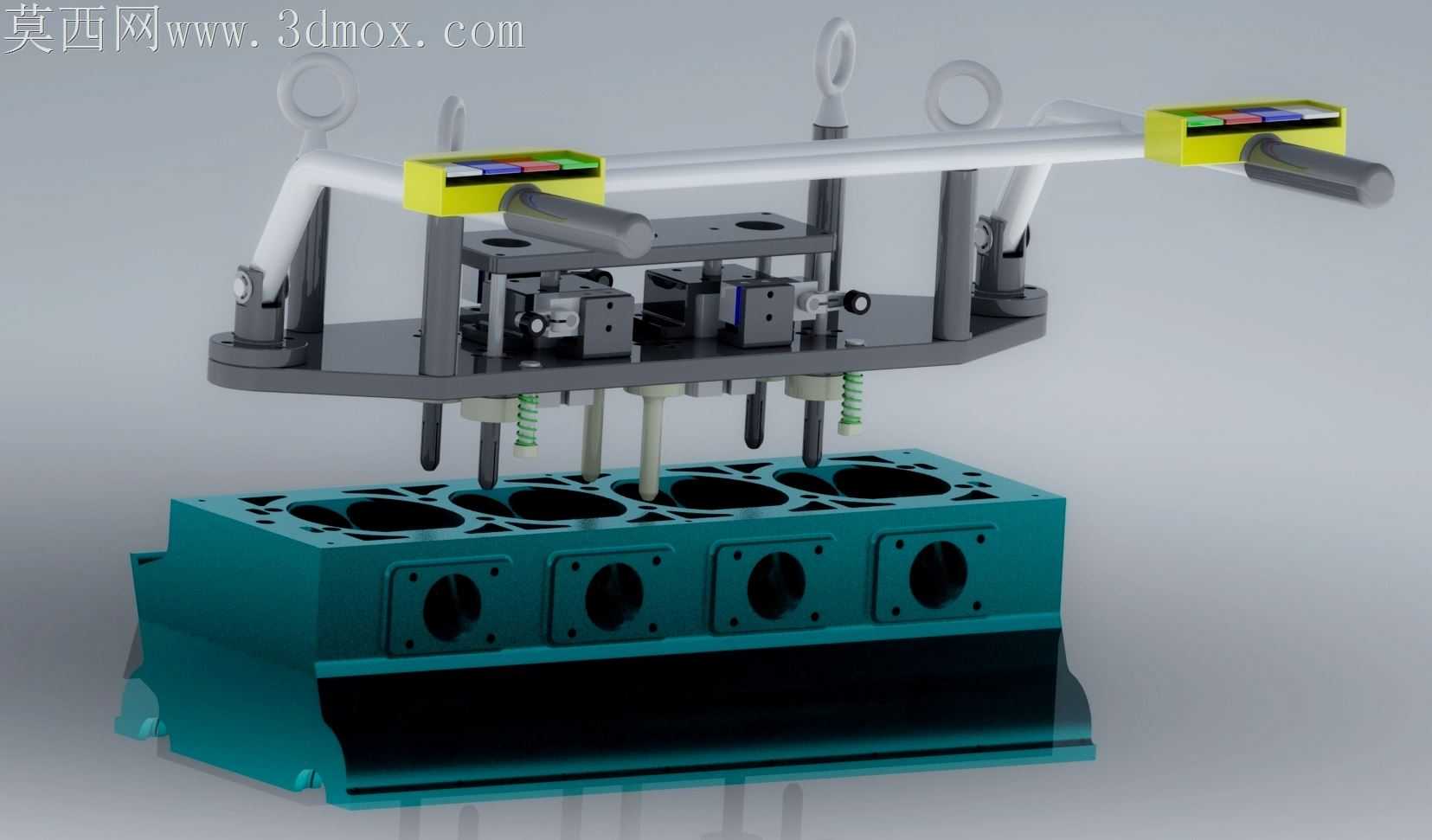

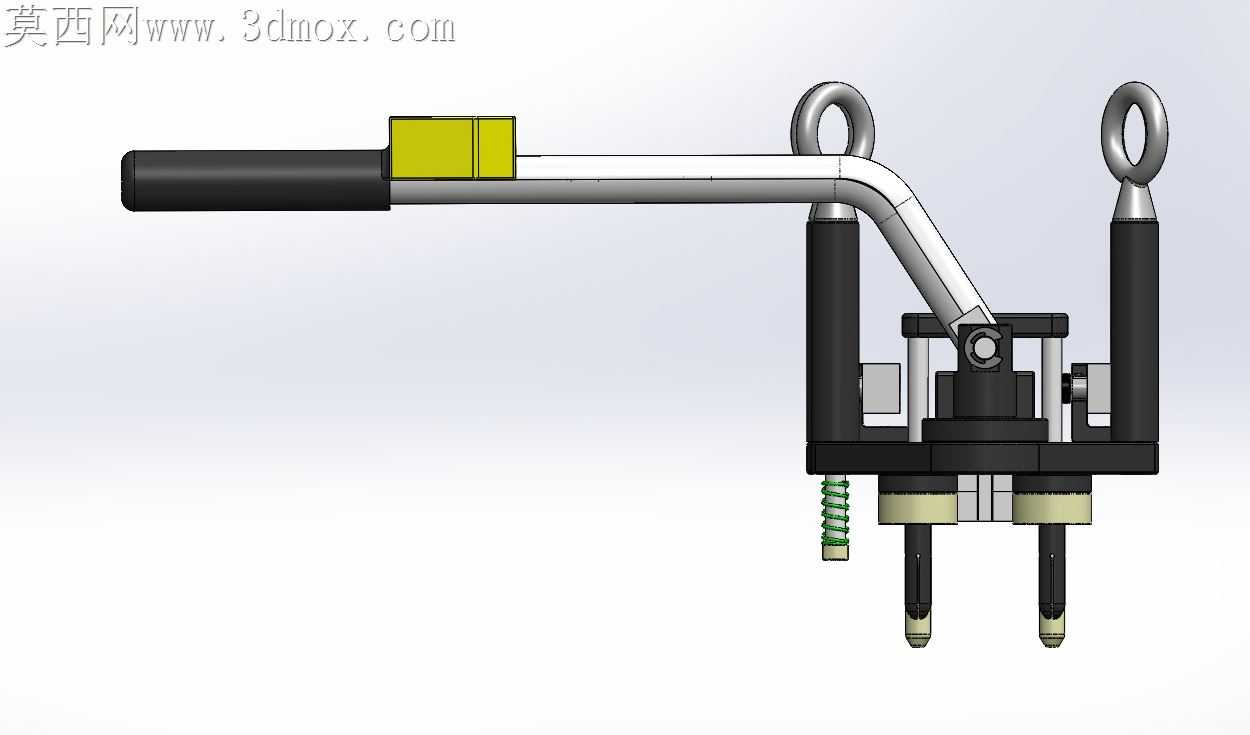

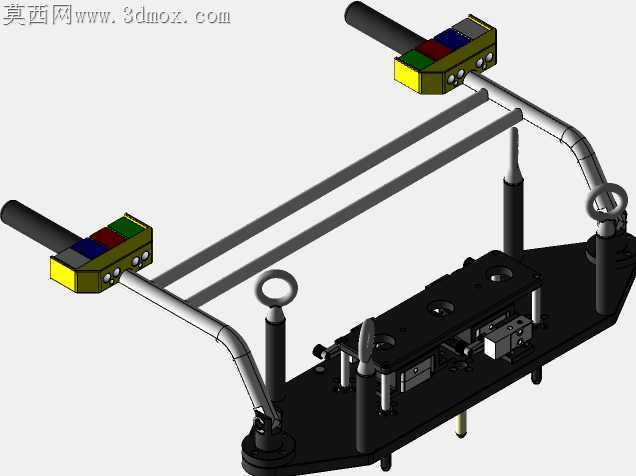

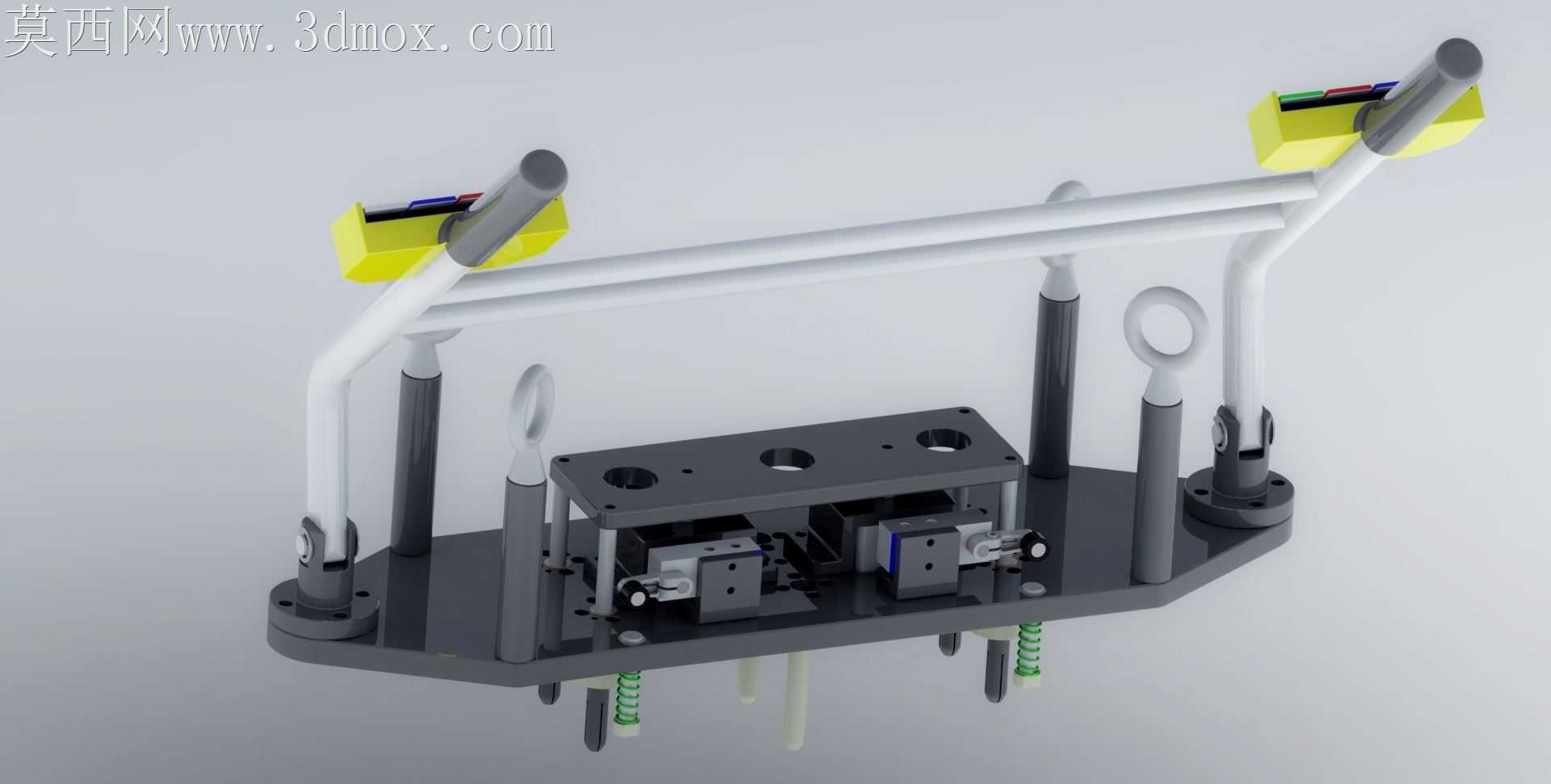

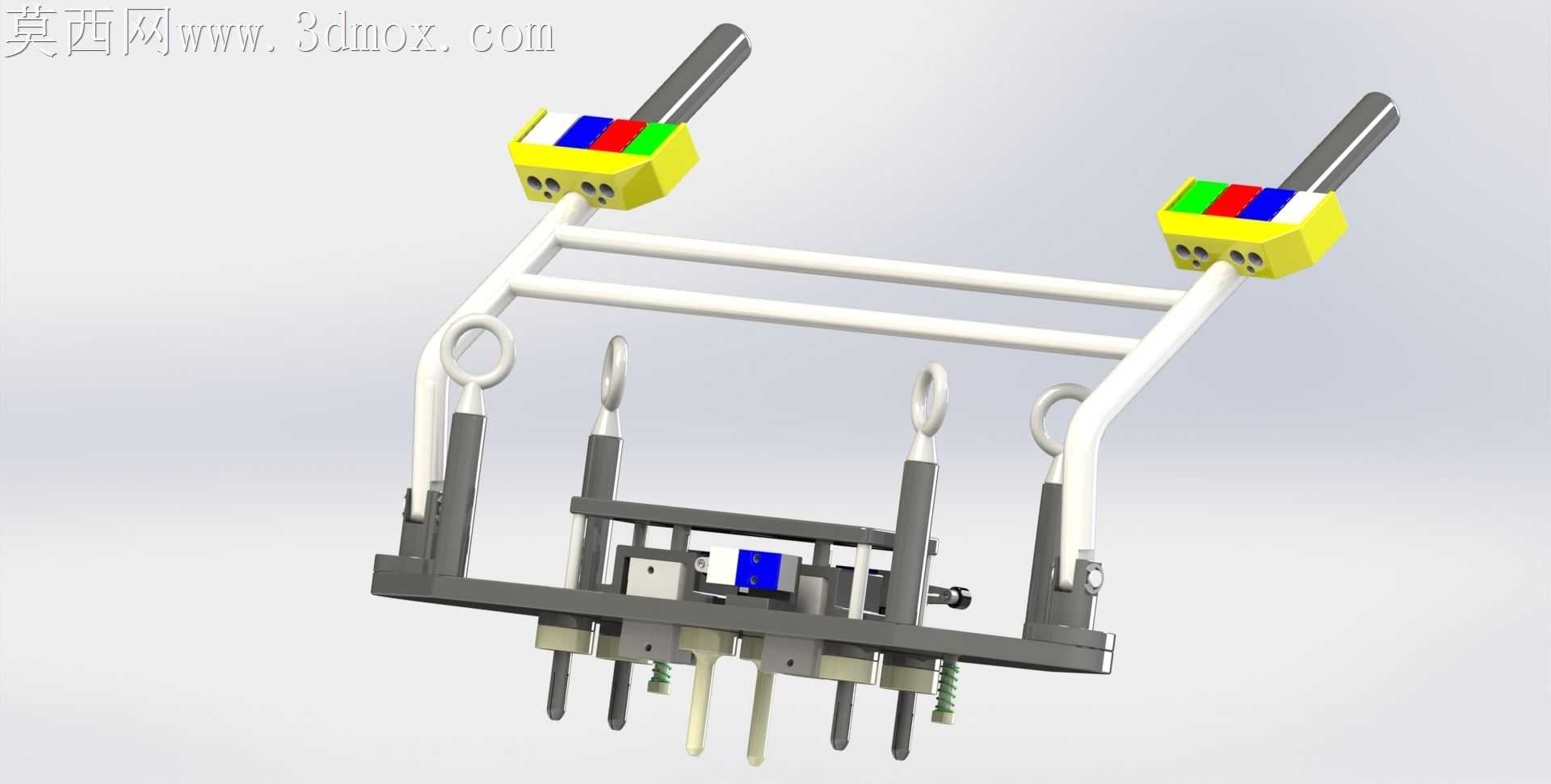

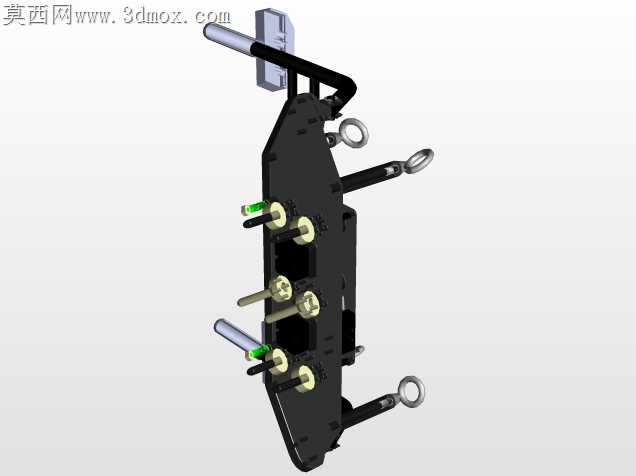

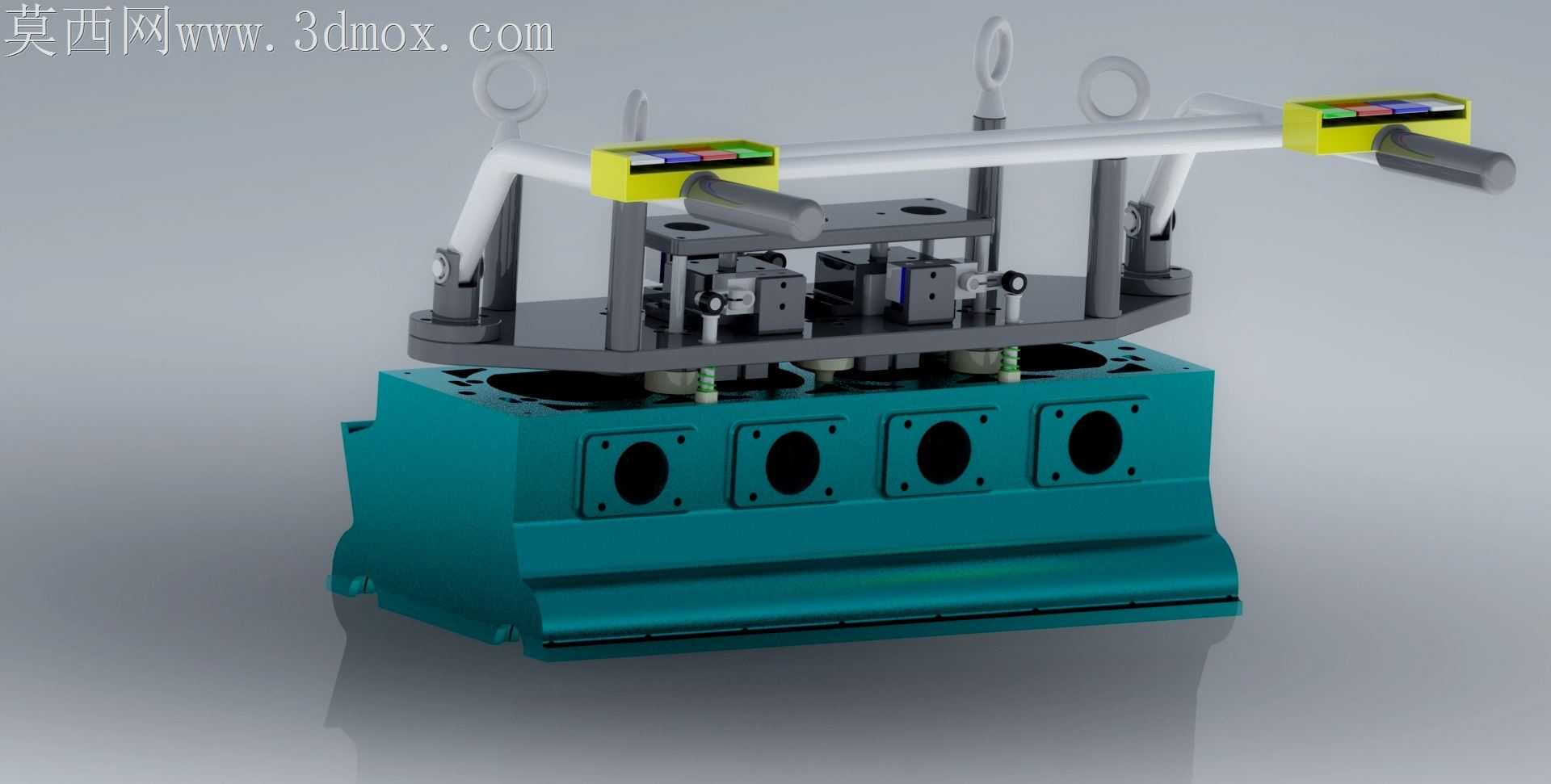

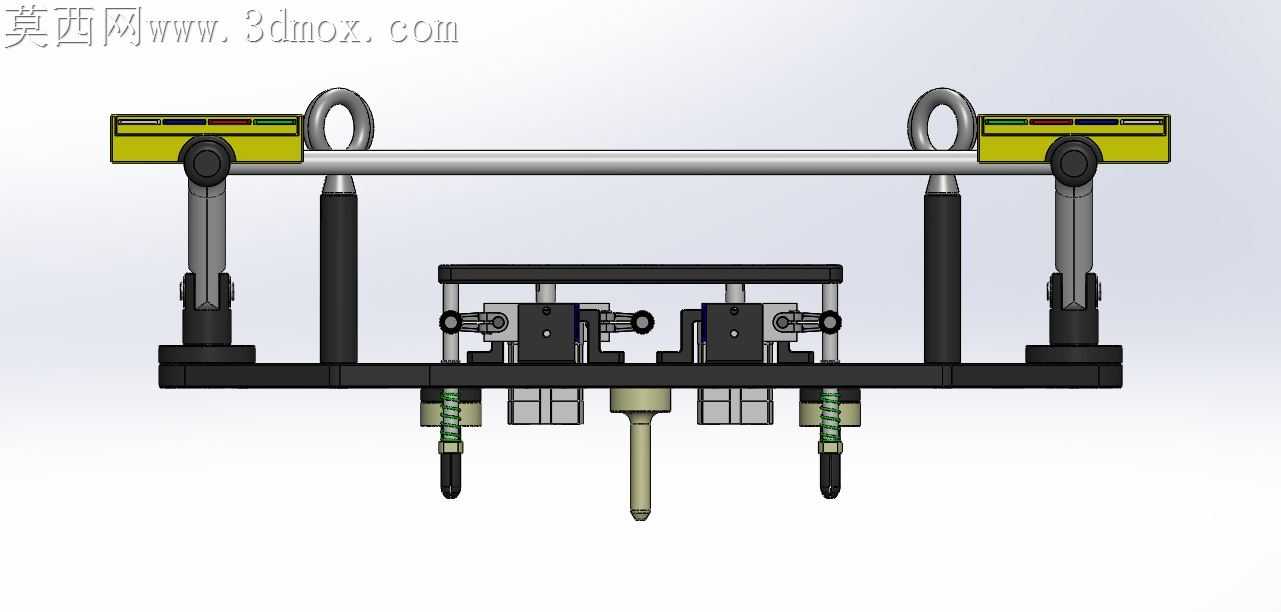

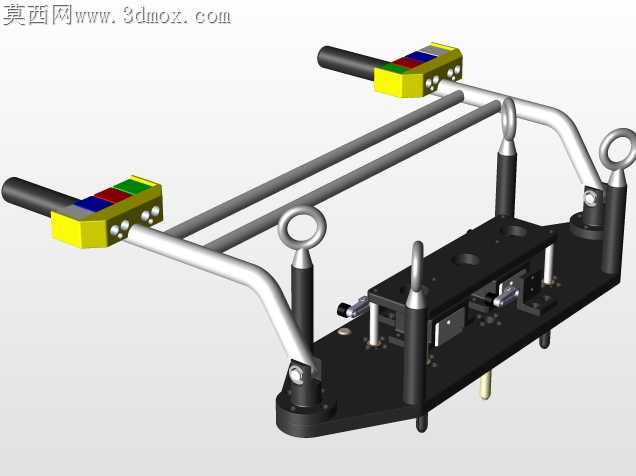

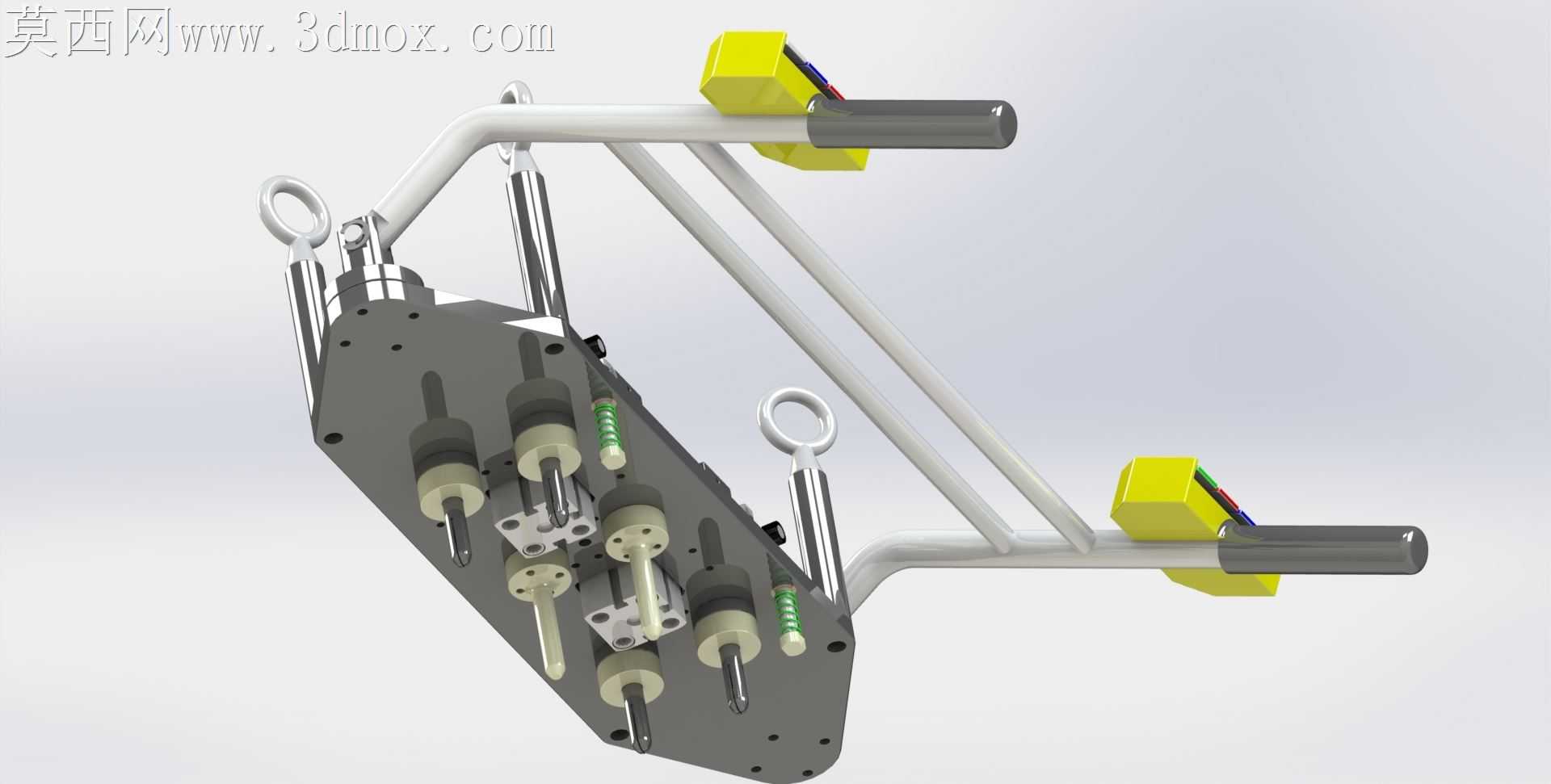

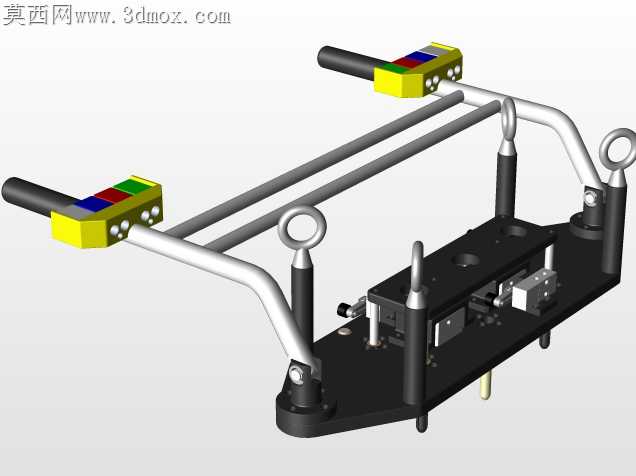

缸盖搬运工位长期存在磕碰伤、定位偏移的顽疾，人工吊装时吊点受力不均极易造成结合面划伤，传统刚性夹爪在接触铝合金缸盖表面时，哪怕0.1mm的形位偏差都会在铸件表面留下压痕，后续返修打磨的成本占到工位总工时的17%。这套气动升降装置的夹持端没有采用常见的平口夹块，而是把上下夹爪的接触面做了微弧仿形处理，弧度完全匹配缸盖顶部的铸造曲面，接触区域贴附的聚氨酯缓冲层厚度控制在2.5mm，既不会因为过软导致夹持打滑，也能抵消铸件本身的尺寸公差带来的局部硬接触。空气逻辑控制阀的气路走的是内置式布局，没有外露的气管接头，避免生产线积尘、切削液喷溅造成的气路堵塞，阀组的响应延迟调校在0.2秒以内，夹爪夹紧到位后会自动触发保压回路，哪怕车间气源压力出现±0.1MPa的波动，夹持力也能稳定维持在设定区间，不会出现夹件脱落的风险。起重端的动力夹头直接对准缸盖的4个螺钉孔位，膨胀销的扩张量做了分段设计，插入销孔时前段导向锥先完成对中，后段胀套缓慢张开贴合孔壁，不会刮伤螺钉孔的内螺纹表面，胀套的材质选用淬火弹簧钢，重复定位精度能控制在0.05mm以内，连续插拔上万次也不会出现磨损松旷。手动控制端的操作把手做了倾角优化，握持位置和夹爪重心处于同一垂直线上，工人推移时不需要额外施加侧向平衡力，长时间操作也不会产生手腕劳损。装置的升降导柱表面做了硬质阳极氧化处理，配合自润滑铜套，往复升降的行程间隙控制在0.03mm，不会出现升降过程中的晃动偏移，保证缸盖从生产线转移到集装箱的过程中，姿态始终保持水平，不会因为倾斜导致内部残留的切削液洒落到车间地面。气路的排气口加装了消音节流阀，排气噪音控制在65分贝以下，符合车间噪音管控标准，夹爪松开的速度可以通过节流阀无级调节，避免快速松开时缸盖产生磕碰。整套装置没有多余的装饰性结构，所有受力部件的壁厚都经过载荷校核，在满足120kg额定载重的前提下，整体自重比同类装置轻了22%，推移时的阻力更小，工人操作更省力。
