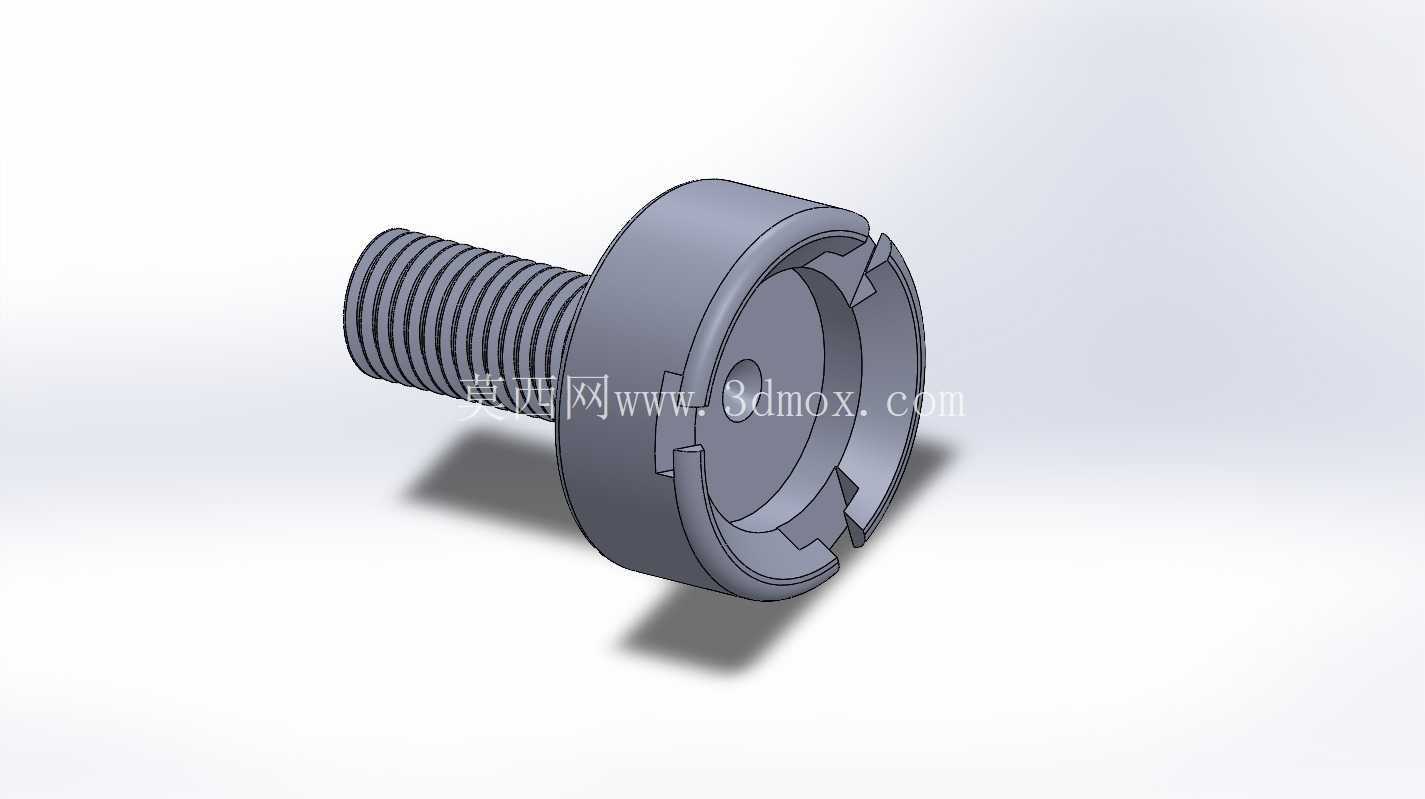

带端面卡槽的盘头特殊紧固螺丝结构

这款特殊结构的紧固螺丝，区别于常规外六角、内六角、十字槽盘头螺丝的核心特征，是在盘头端面设计了均匀分布的三个径向卡槽，这类结构并非为通用手动拧紧场景设计，而是适配特定自动化装配工位的专用卡爪，在需要大扭矩锁附、同时螺丝头外露面不允许预留常规扳拧槽的设备装配场景中使用。从实际应用场景来看，这类螺丝常出现在压铸模具的模腔镶件固定、自动化产线快换工装的定位锁紧、以及部分需要频繁拆装但要求外露面平整无凸起槽口的设备外壳拼接位置——常规内六角螺丝在反复拆装后容易出现滑牙问题，外六角螺丝则需要预留足够的扳手操作空间，而这种端面卡槽的结构，既可以通过配套的三爪卡头传递更大的锁附扭矩，又能让螺丝头的外露端面保持完整的圆形平面，不会因为槽口积灰、嵌渣影响装配面的贴合精度。

从功能特性上看，螺丝的螺纹段采用标准公制粗牙螺纹设计，牙型角60度，螺纹大径、中径的公差带按照6g级精度控制，能够和常规的预制内螺纹孔、压铆螺母、焊接螺母实现通用适配，不需要单独定制配套的内螺纹零件，降低了选型替换的成本。盘头部分的直径比同规格常规盘头螺丝大15%左右，增大的头部承压面可以有效降低锁附时对被连接件表面的压强，避免在铝合金、工程塑料这类低硬度基材的装配面上压出凹痕，影响装配后的外观平整度。端面的三个卡槽深度控制在头部厚度的三分之一，既保证卡爪嵌入后有足够的接触面积传递扭矩，又不会因为开槽过深削弱头部的结构强度，避免在大扭矩锁附时出现头部开裂的问题。

设计思路上，这款螺丝的建模过程首先从螺纹段的基准轴开始搭建，先绘制螺纹的牙型截面，通过螺旋扫描命令生成完整的外螺纹特征，螺纹收尾段按照3倍螺距的长度做渐消收尾，避免螺纹末端的尖锐牙型在装配时刮伤内螺纹的入口倒角。盘头部分和螺纹段的衔接位置做了R0.5的圆角过渡，这个位置是螺丝受力的应力集中区，圆角过渡可以有效降低螺丝在承受轴向拉力时的应力峰值，提升螺丝的抗疲劳强度，在设备长期运行产生振动的工况下，减少螺丝从头部和螺杆衔接位置断裂的风险。端面卡槽的位置做了对称度公差约束，三个卡槽相对于螺丝中心轴的角度偏差控制在±0.5度以内，保证自动化装配时卡爪能够顺畅嵌入卡槽，不会出现卡滞、偏载的问题，卡槽的两个侧壁做了1度的拔模斜度，既方便卡爪的导入退出，也能在粉末冶金或者冷镦加工的时候顺利脱模。

从安装边界来看，这款螺丝的头部厚度比同规格常规盘头螺丝厚0.8mm，对应的安装沉孔深度需要预留足够的空间，如果是做沉头埋入式安装，沉孔的直径要比头部外径大0.2mm，沉孔深度要比头部厚度大0.1mm，保证螺丝锁附到位后头部不会高出装配平面。锁附扭矩的设定需要根据被连接件的材质调整，锁附时的受力点完全集中在端面的三个卡槽上，相比常规槽型的螺丝，它的槽口抗剪切能力更强，能够承受的最大锁附扭矩比同规格内六角螺丝高20%左右，适合需要高预紧力的连接场景。需要注意的是，这类螺丝不适合用普通螺丝刀或者扳手手动拆装，必须配套对应尺寸的三爪专用扳手，否则会损坏卡槽结构，导致后续无法正常拆卸。在装配空间的预留上，因为是从螺丝的端面施加扭矩，不需要在螺丝头部的径向预留扳手操作空间，只需要在螺丝的轴向方向留出足够的扳手进入空间即可，相比外六角螺丝可以有效缩小装配结构的整体尺寸，在结构紧凑的模具、工装设计场景中能够节省不少安装空间。
