卧式承压储运用罐体结构设计

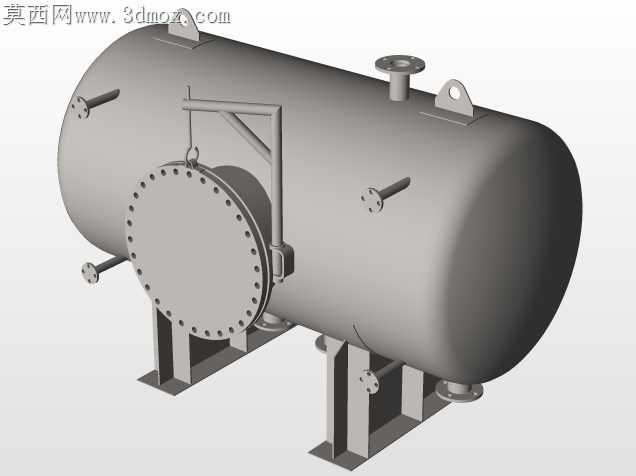

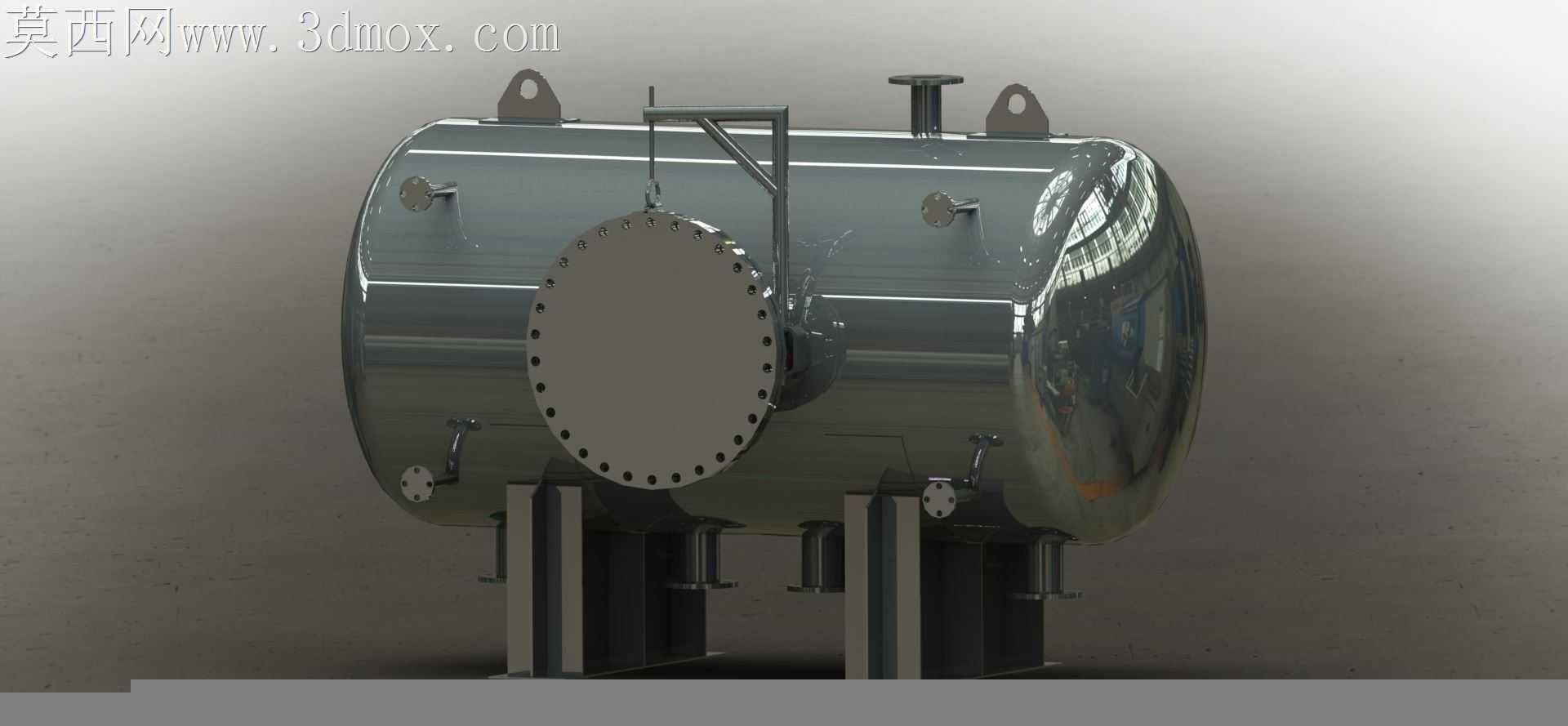

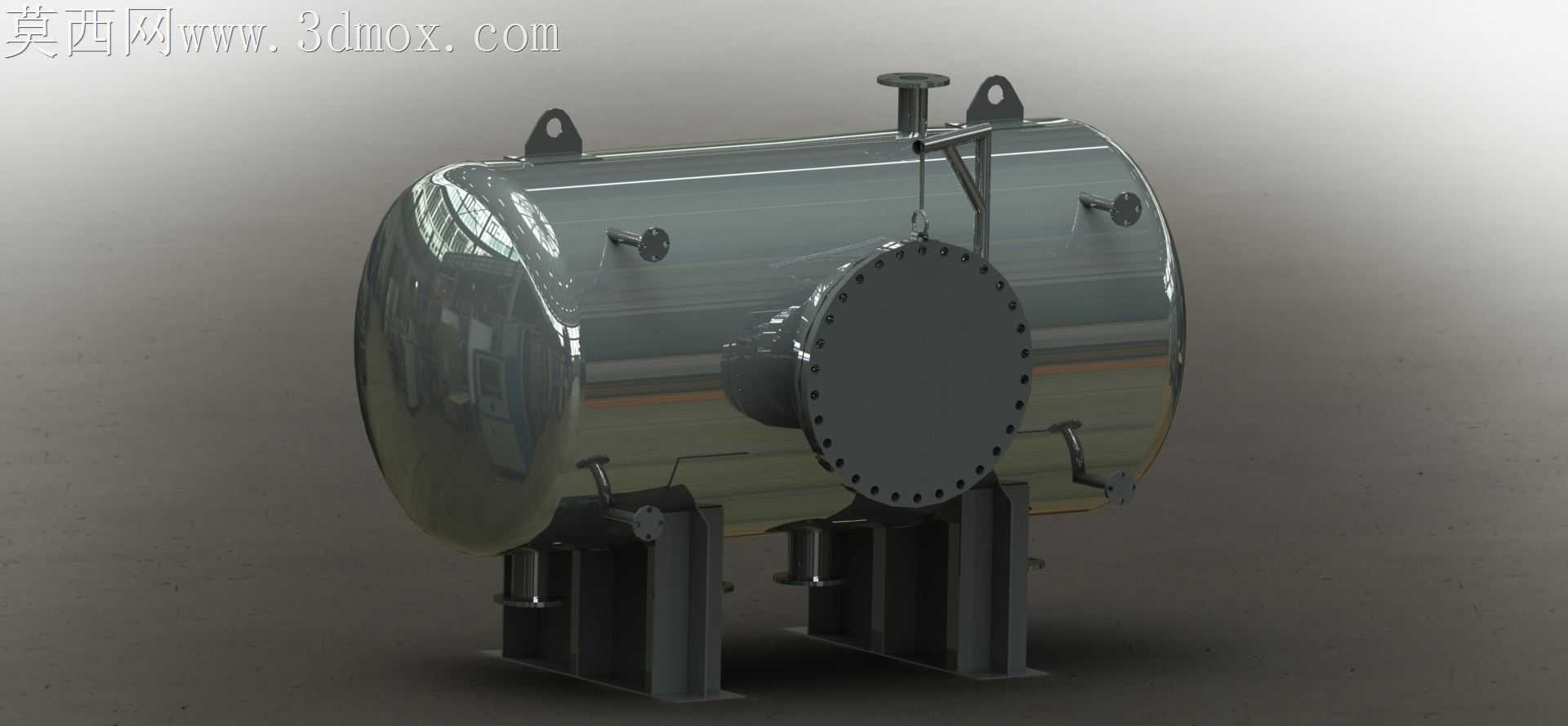

现场承压类罐体投用后最常出现的法兰密封面渗漏、支座承重应力集中问题，在这套卧式罐体的结构设计阶段就做了针对性的加工适配调整。筒身采用等厚卷板拼焊结构，卷制前预先在板材对应位置开好接管坡口，避免成型后开孔切割破坏筒体整体应力分布，所有接管与筒身的连接位置都做了内伸段圆弧过渡处理，焊后无需额外打磨内焊缝就能减少介质流动的死角，也能降低焊缝位置的应力集中系数。端部大直径法兰的螺栓孔采用配钻加工逻辑，法兰与筒身组对时先点焊定位三个均布的工艺定位销，再整体上镗床加工所有螺栓孔，彻底规避分体钻孔带来的孔位错位问题，法兰密封面预留0.2mm的精车余量，待所有焊接工序完成、应力释放后再做最终精车，避免焊接变形导致密封面平面度超差，从加工端就杜绝后期试压时的渗漏隐患。鞍式支座的弧面与筒身贴合度控制在0.1mm以内，支座垫板与筒身焊接时采用分段退焊工艺，减少焊接热输入带来的筒身局部变形，支座上的地脚螺栓孔做成长圆孔结构，适配现场安装时的基础误差，也能抵消罐体承压升温后的轴向热胀位移。筒身上的吊耳位置经过重心核算，刚好对应罐体空罐状态下的重心垂线位置，吊装时不会出现倾斜磕碰，吊耳与筒身的连接位置额外加设了加强垫板，避免吊装拉力直接作用在筒身母材上。顶部的放空接管、侧壁的仪表接管都做了加厚处理，接管端部预留了足够的外螺纹长度，方便现场安装阀门、仪表时不用额外加装短接。所有外露的金属表面都做了镜面抛光处理，不是单纯为了视觉效果，抛光后的表面粗糙度达到Ra0.8以下，能减少介质残留挂壁，也方便后期运维时的表面清洁与缺陷检查。人孔法兰的密封槽采用标准梯形槽结构，适配金属缠绕垫片的安装要求，槽边的倒角做了R2的圆弧过渡，安装垫片时不会刮伤垫片的密封层。筒身内部没有多余的凸起结构，所有内焊缝都打磨至与母材齐平，避免介质长期冲刷焊缝位置造成的腐蚀减薄。支座底部的支撑板做了加厚处理，能均匀传递罐体满液状态下的总重量，避免基础局部承压过大出现沉降。
