四缸发动机排气歧管结构设计

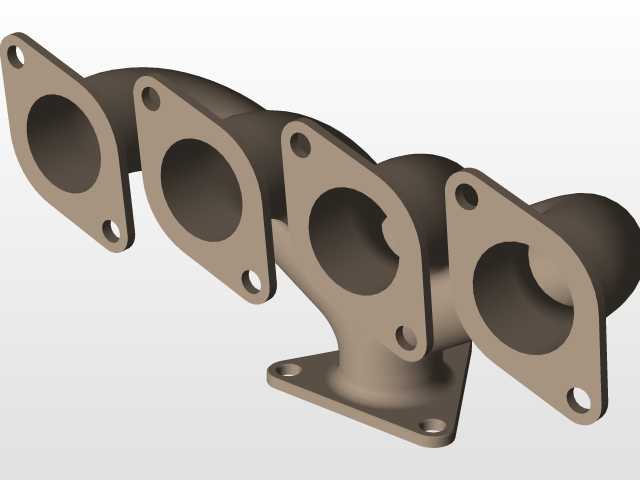

　　排气歧管是内燃机进排气系统中直接对接气缸盖排气口的核心导流构件，这款适配直列四缸机型的排气歧管，采用一体式铸铁铸造结构，四个独立的进气支管分别对应四个气缸的排气出口，支管段采用等长渐变曲率的弯管设计，从各缸排气口出发逐步收拢汇入顶部的总排气出口，总出口端设置带安装孔的连接法兰，用于对接下游三元催化器或排气前段管路。

　　从实际装车应用场景来看，这类排气歧管主要搭载于小排量直列四缸乘用车发动机，安装位置紧贴气缸盖排气侧，处于发动机舱内温度最高的区域，工作过程中需要持续承接各缸排出的高温高压废气，将各缸按点火顺序排出的脉冲废气有序汇总导出，同时要避免各缸排气脉冲相互干扰，保证排气顺畅度，直接影响发动机的充气效率、动力输出表现与尾气排放达标水平。

　　在功能特性设计上，这款歧管的支管走向经过曲率优化，各支管的气流路径长度差值控制在极小范围内，能够有效平衡各缸的排气背压，减少排气干涉现象，避免某一气缸排气受阻导致的燃烧不充分问题。整体采用一体铸造成型工艺，管壁厚度均匀过渡，在弯管段适当增加壁厚以抵御高温气流的长期冲蚀，同时铸铁材质本身具备优异的耐高温性能与抗热震性能，能够承受发动机冷启动到全负荷工作过程中数百摄氏度的温度交变，不容易出现热变形、开裂等失效问题。

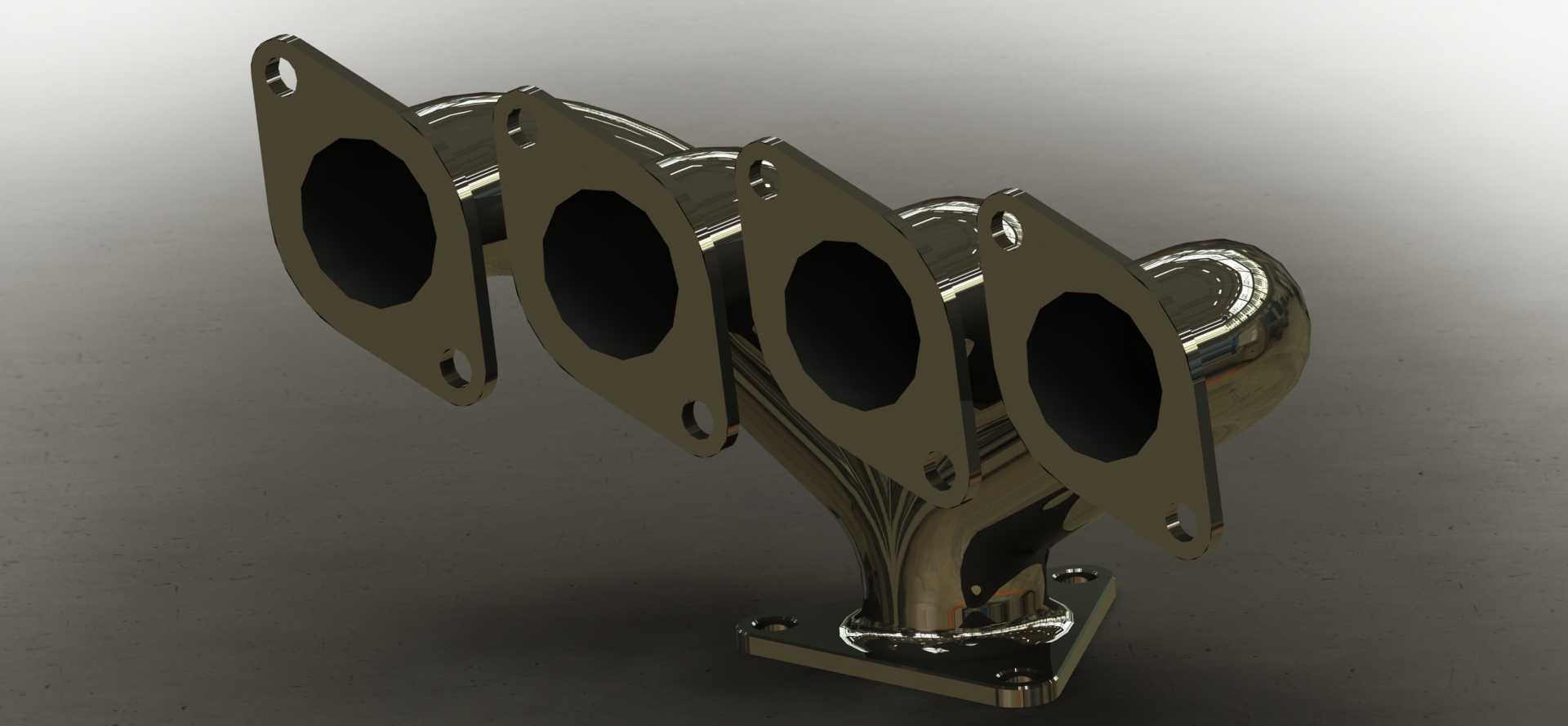

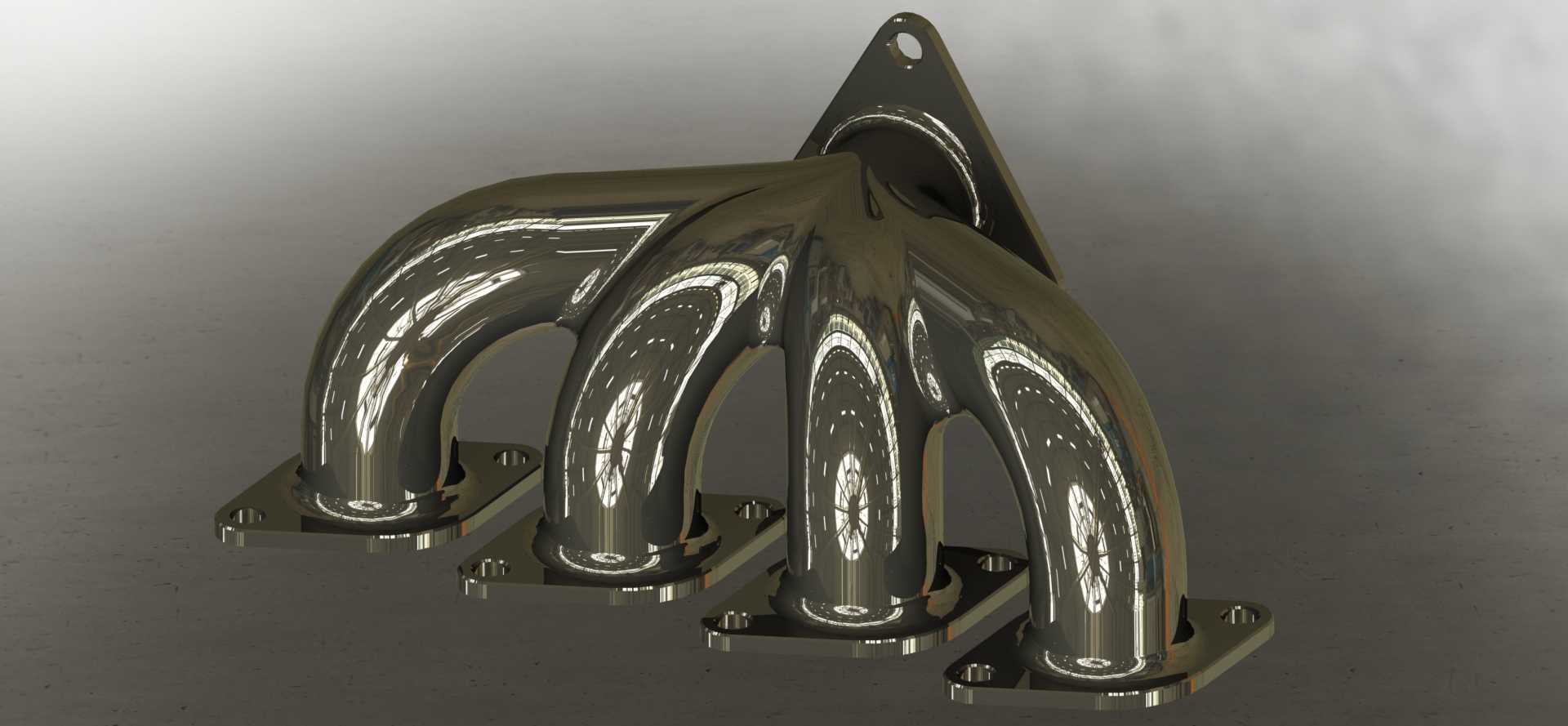

　　从安装边界来看，四个支管末端分别设置独立的方形安装法兰，每个法兰上预留两个螺栓安装孔，用于和气缸盖排气侧的对应接口紧密贴合，安装时需要在结合面处加装耐高温密封垫片，通过规定扭矩的螺栓锁紧，防止高温废气泄漏。顶部的总排气出口法兰为三角形结构，设置三个安装定位孔，和下游催化器入口的安装点位完全匹配，法兰面的平面度公差控制在严格范围内，保证连接后的密封可靠性。歧管本体上方还集成了一个带单孔的安装吊耳，用于通过固定支架将歧管辅助固定在发动机缸体上，分担排气系统的重量载荷，避免长期振动导致法兰连接螺栓松脱、歧管开裂等故障。

　　在结构设计思路上，这款歧管充分考虑了铸造工艺的可行性，所有弯管段的曲率半径都大于管径的1.5倍，避免铸造过程中出现砂芯偏移、管壁厚薄不均的问题，同时支管之间的连接过渡区域采用大圆角顺滑过渡，减少应力集中点，提升构件的整体结构强度。气流通道内壁做了顺滑处理，减少气流流通阻力，降低排气背压，帮助发动机快速排出废气，提升进气冲程的新鲜充量填充效率。在实际建模过程中，需要先确定各缸排气口的相对位置坐标，再根据总出口的布置位置规划各支管的走向路径，通过扫掠特征生成各支管的基础实体，再合并为整体结构，最后添加各安装法兰、吊耳、螺栓孔等细节特征，同时要对所有棱角位置做倒圆角处理，既符合铸造工艺要求，也能减少工作过程中的应力集中，延长部件使用寿命。

　　这类排气歧管在工作过程中，表面温度最高可超过六百摄氏度，因此设计时不仅要考虑常温下的装配精度，还要充分考虑热膨胀带来的尺寸变化，安装吊耳的位置与支架的连接通常会预留适当的活动间隙，允许歧管在高温下有一定的热膨胀余量，避免热应力累积导致部件损坏。同时支管的布局避开了发动机舱内的其他管线与部件，防止高温烘烤导致周边部件老化失效。对于三维建模从业者来说，这类管路类零部件的建模重点在于空间曲线的曲率控制与各接口的位置精度保证，需要严格匹配发动机气缸盖与下游排气部件的安装点位，确保设计完成的构件能够直接适配整机装配要求，不需要额外修改安装位置。
