台式机塔式CPU风冷散热结构设计

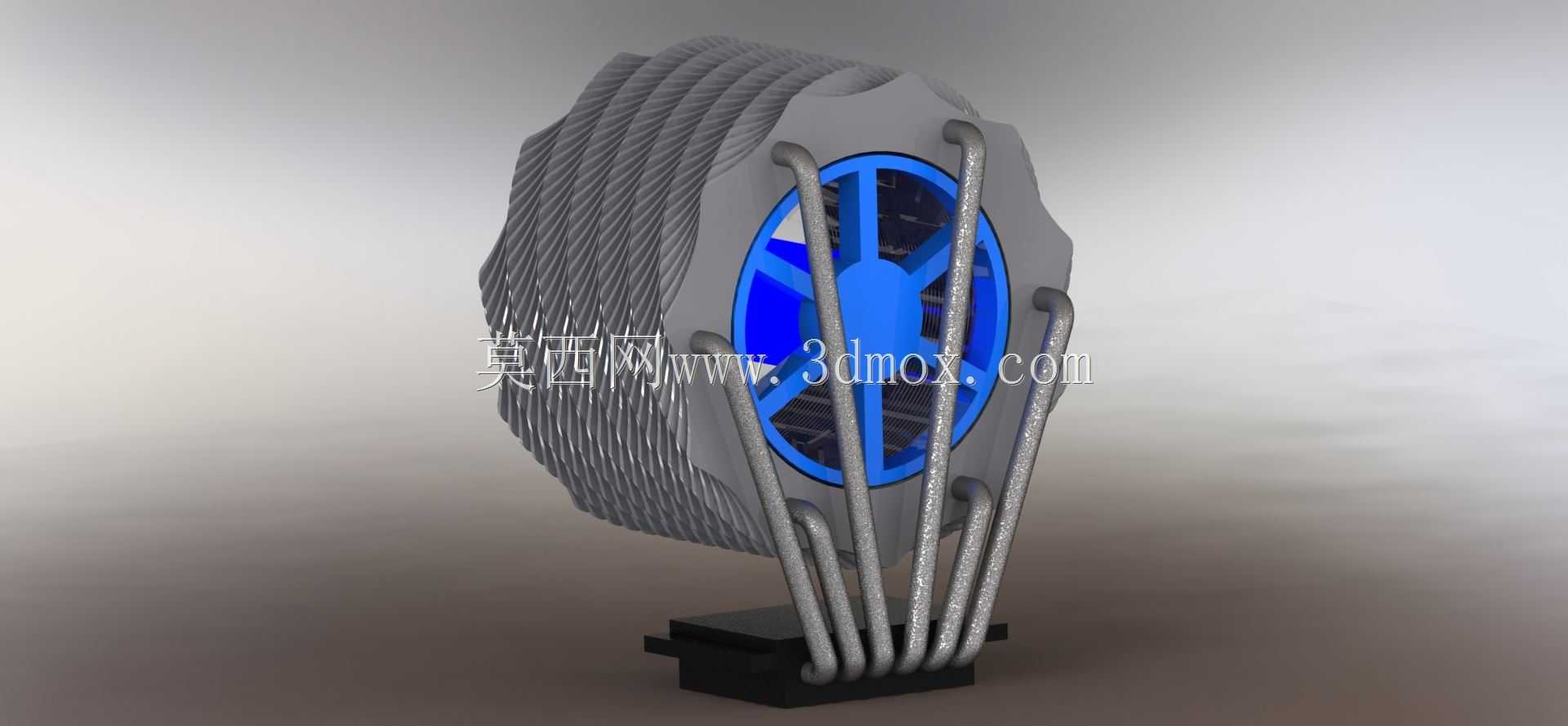

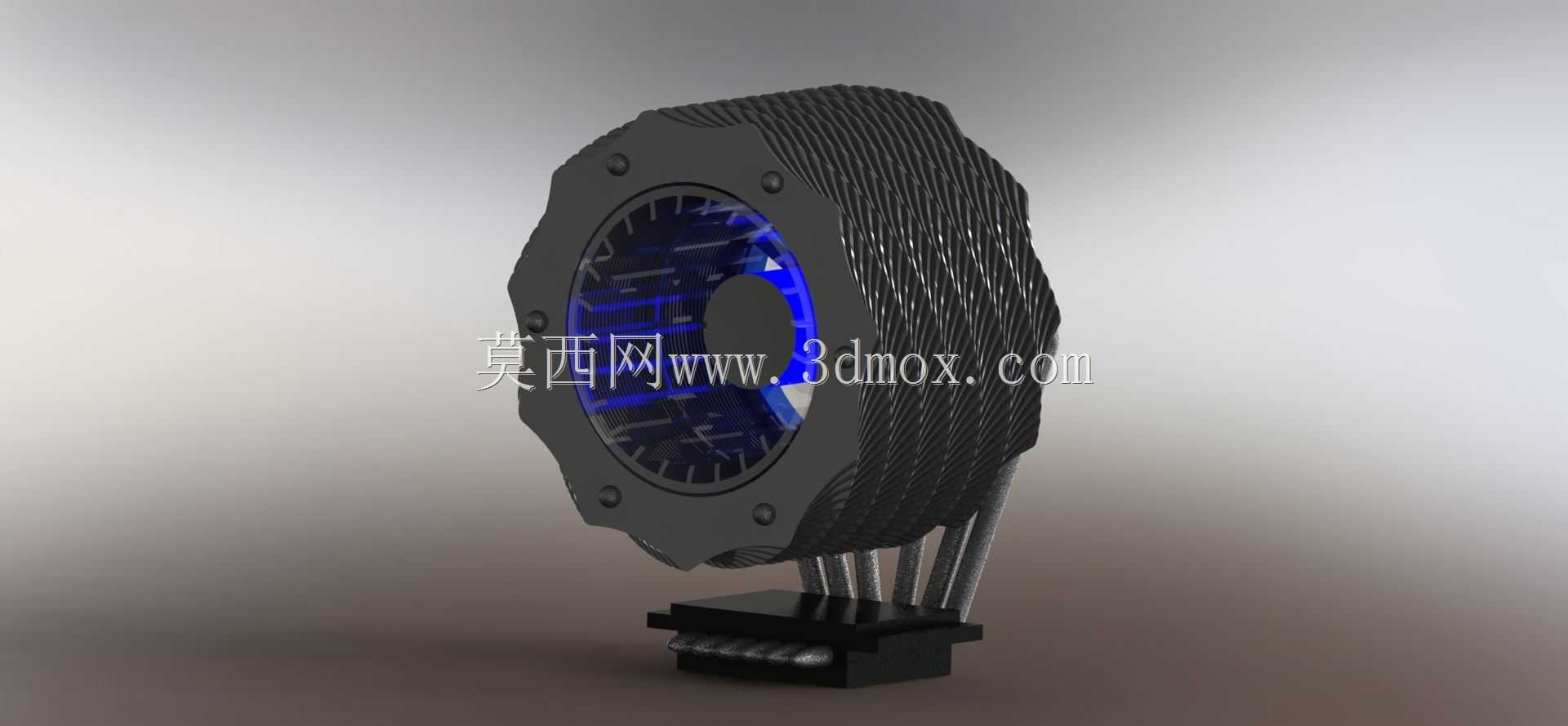

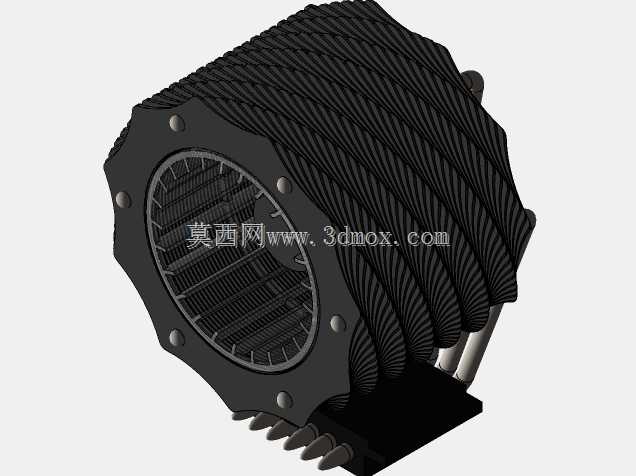

这款CPU风冷散热装置主要面向台式计算机主机的处理器散热场景，适配常规ATX、MATX版型的台式主板安装需求，可覆盖消费级桌面级处理器的常规热功耗散热区间，满足日常办公、内容创作、电竞游戏等不同负载下的处理器温度控制需求。从结构设计来看，整体采用塔式侧吹布局，核心散热主体为密集排布的铝制鳍片组，鳍片采用穿片工艺与多根热管结合，热管底部直接与处理器上盖接触，能够快速将处理器工作产生的热量传导至整个鳍片阵列，再通过配套的轴流风扇形成定向风道，将热量快速排出鳍片区域，避免热量在机箱内部淤积。散热鳍片外侧采用多边形切边的外框包裹，既可以对鳍片边缘形成防护，避免安装过程中鳍片变形影响风道效率，也能规整风扇吹出的气流方向，减少气流旁通带来的散热效率损失。风扇与鳍片组之间采用减震胶钉固定，能够降低风扇高速运转时的震动传递，减少整机运行的共振噪音。底部的扣具结构兼容主流的英特尔、华硕平台处理器安装孔位，安装时无需额外对主板进行改装，扣具压力经过调校，既能保证热管底座与处理器上盖紧密贴合，也不会因压力过大导致处理器PCB或核心出现压损风险。从安装边界来看，整体高度控制在常规塔式机箱的CPU散热限高范围内，不会与带高马甲的内存插槽产生安装干涉，鳍片组的宽度也避开了主板CPU供电区域的散热片位置，安装后不会影响周边供电模块的散热风道。风扇采用带灯效的轴流结构，扇叶经过动平衡调校，在不同转速区间都能保持稳定的气流输出，低转速下运行噪音控制在人耳可接受的范围，高转速下也能提供足够的风压穿透密集鳍片，带走高负载下的处理器积热。在建模过程中，各部件的装配公差都按照实际五金加工与注塑生产的精度设置，鳍片的间距、热管的弯折半径、扣具的卡扣行程都符合实际量产产品的工艺要求，既保证散热性能达标，也兼顾了生产装配的可行性，不会出现结构干涉无法组装的问题。
