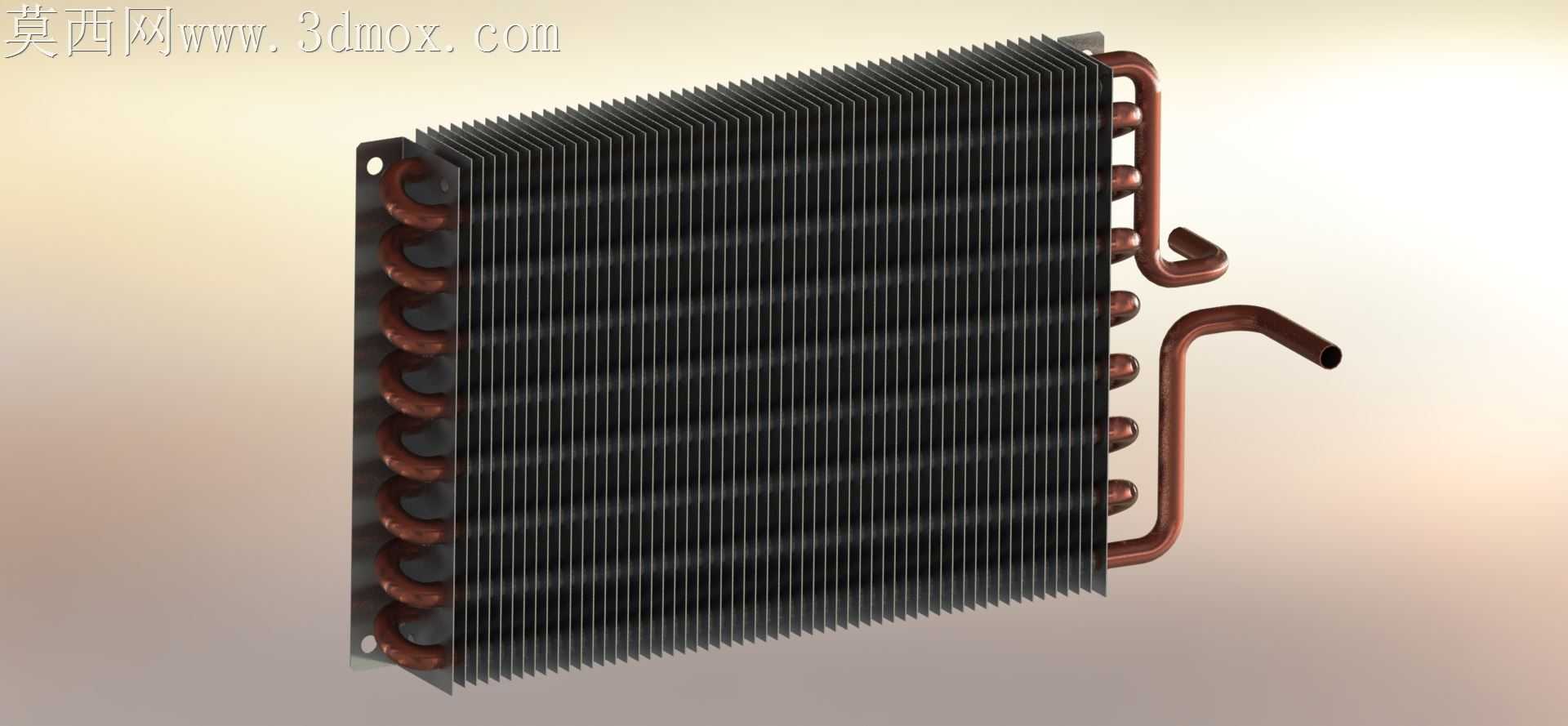

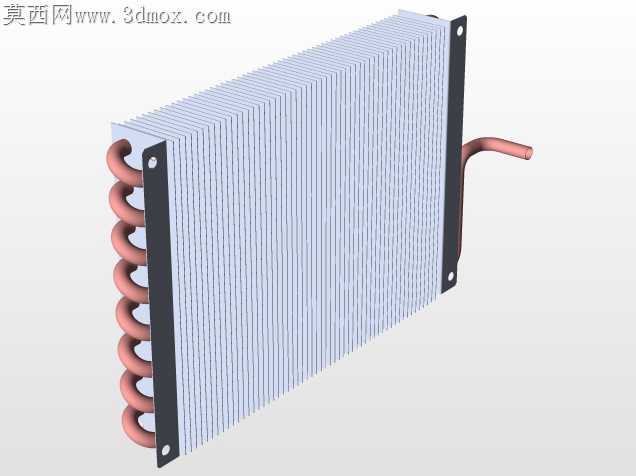

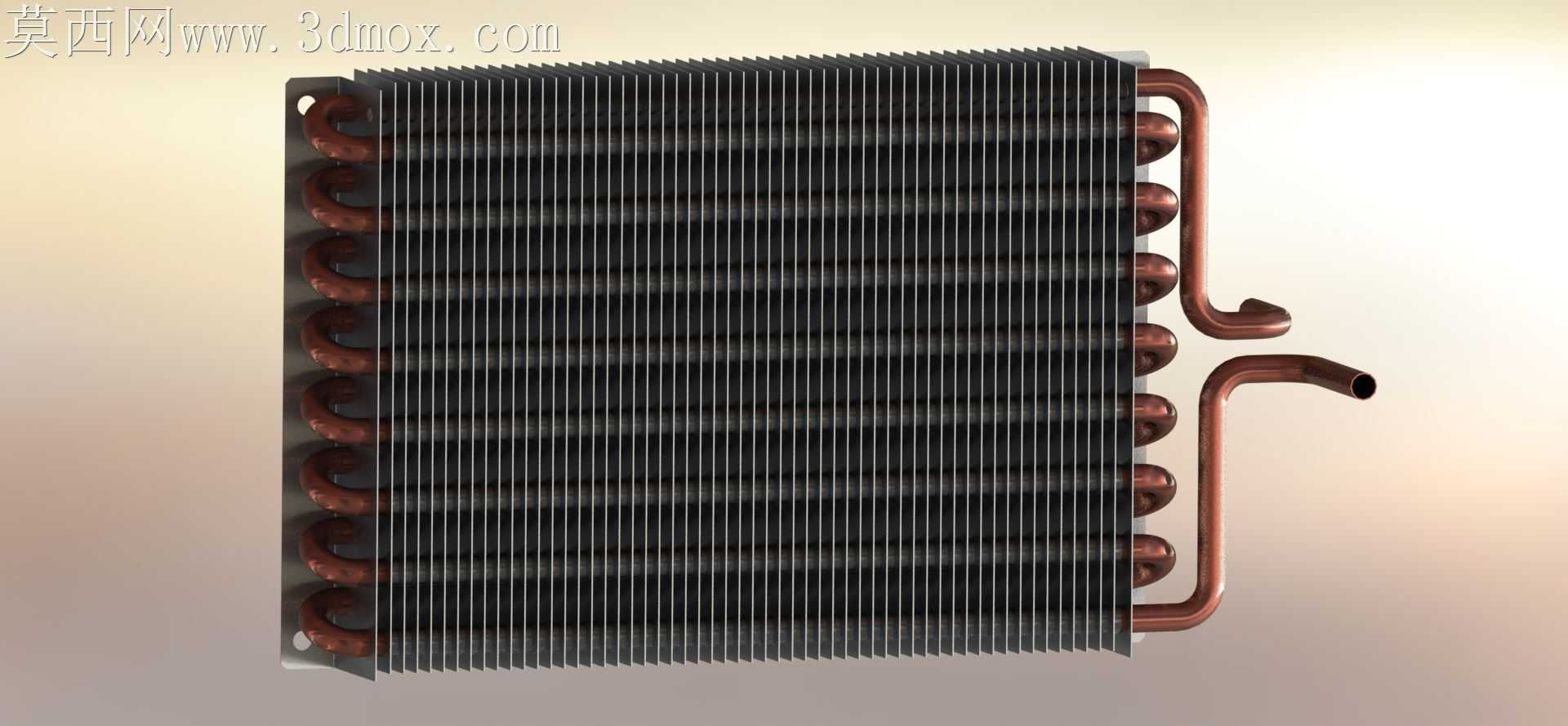

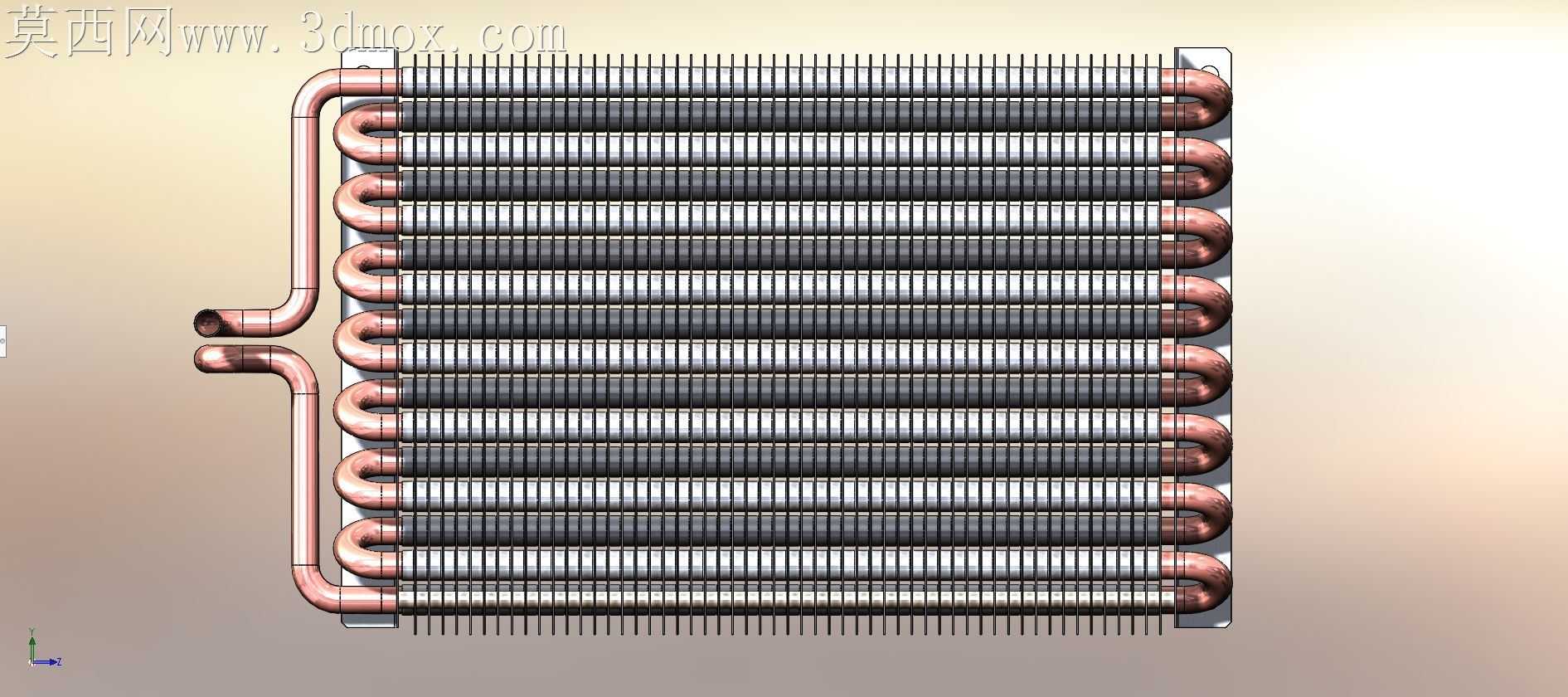

风冷式空调铜翅片换热结构三维数模

翅片冲裁后的翻边高度公差如果控制不当，穿管时很容易出现铜管外壁刮伤，后续耐压测试时漏点往往就藏在这些肉眼难察的划痕里，这套换热结构建模时特意把翅片翻边的导入倒角做了0.12mm的圆弧过渡，完全匹配常规穿管工装的导向头尺寸，不会出现硬挤导致的翅片倒伏问题。铜管的弯管半径没有照搬理论值，而是按常用弯管机的最小弯曲半径做了1.8倍管径的取值，弯管处的管壁减薄率控制在8%以内，避开了弯管位置应力集中导致的长期运行开裂风险。翅片间距取了1.8mm的常规家用空调工况值，没有盲目做密片设计，毕竟实际使用中积灰会直接堵死窄缝风道，反而让换热效率骤降，这个间距下常规的高压水枪冲洗就能完成日常维护，不用拆解整个换热组件。U型管的插接段留了0.3mm的胀管余量，和翅片翻边的内孔尺寸做了间隙配合，胀管后铜管和翅片的接触热阻能降到最低，不会出现长期冷热循环后翅片松动、换热效率衰减的问题。侧边的管卡固定位做了腰型孔设计，不是死板的圆孔，装配时能抵消铜管热胀冷缩带来的位移量，避免管路硬连接产生的应力把焊口拉裂。进出液管的弯折角度特意避开了翅片组的迎风面，不会阻挡进风气流，同时弯折位置离端板的距离留足了焊接操作空间，焊枪能轻松伸到焊口位置，不会出现操作空间不足导致的虚焊问题。翅片的开窗角度做了23度的倾斜，既保证气流穿过时能充分扰动边界层提升换热效率，又不会因为开窗角度太大导致风阻陡增，匹配常规家用空调的风机风压就能让气流均匀穿过整个翅片组，不会出现边角区域无风的换热死区。端板上的固定孔位做了沉台设计，装配螺丝时不会凸出端板表面刮伤后续安装的保温棉，沉台深度刚好和常用十字螺丝的头部厚度匹配，锁附后螺丝头完全沉入沉台，整个换热组件的外表面没有凸出结构，套保温棉时能完全贴合，不会出现缝隙导致的凝露滴水问题。
