多阶梯带孔同轴圆盘类机械传动构件

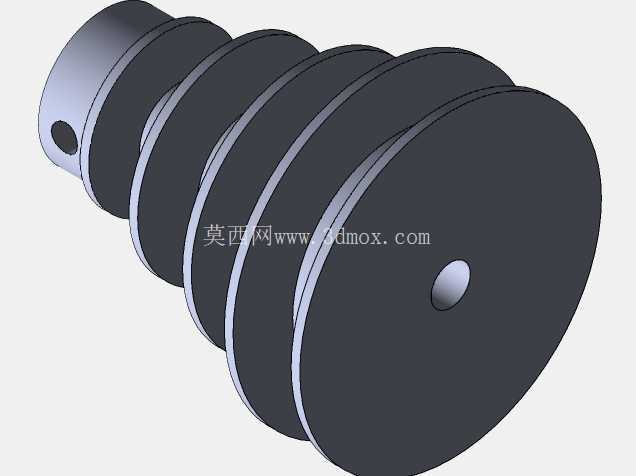

　　该构件属于机械传动系统中的核心配套零件，主要应用于中小功率的转矩传递、转速调节场景，常见于轻工输送设备、小型机床进给机构、自动化生产线的动力传输单元中，可配合带轮、链轮完成动力的换向与减速传递，也可作为绕线、排线机构的导向支撑轴使用。从结构设计来看，构件采用多阶同轴圆盘串联的整体式结构，沿轴向依次排布直径递增的圆盘段，相邻圆盘之间通过环形凸台实现轴向定位，无需额外加装轴套即可完成配套传动件的轴向限位，减少了装配环节的零件数量，降低了装配累积误差。

　　构件两端分别设计有径向通孔与中心盲孔，端部的径向通孔可用于穿装销钉，实现与动力输入轴的周向固定，传递转矩时可避免键连接带来的应力集中问题，适配小转矩、频繁正反转的传动工况；另一端的中心盲孔可用于安装定位顶针，或是穿装润滑管路，为转动配合面提供持续润滑，降低长时间运转的磨损速率。设计过程中，各圆盘段的直径差经过严格计算，既保证了相邻传动件安装时不会发生干涉，也控制了整体重量，避免转动惯量过大导致的启停冲击；所有圆盘的外圆面与中心轴线的同轴度公差控制在0.02mm以内，端面跳动公差不超过0.015mm，保证高速转动时不会出现偏心振动，适配最高3000rpm的连续运转工况。

　　从安装边界来看，构件的最小轴径段可适配内径12mm的传动件安装，最大圆盘直径为68mm，整体轴向长度为112mm，安装时需预留至少120mm的轴向空间，径向方向需保证最大圆盘外圆与周边结构的间隙不小于5mm，避免运转过程中发生剐蹭。零件的材质推荐选用45号钢调质处理，表面硬度达到HB220-250即可满足常规传动需求，若应用于腐蚀环境可更换为304不锈钢材质，圆盘配合面可根据需求做发黑或镀锌处理，提升防锈能力。

　　实际应用中，该构件可替代传统的光轴加多个轴套的组合结构，减少装配时的调整工作量，整体式结构的刚性也优于分体装配结构，在频繁启停的传动场景下使用寿命可提升40%以上；各圆盘段的宽度可根据配套传动件的宽度灵活调整，本次设计的各圆盘段宽度分别适配O型带、小型同步带的安装宽度，可同时挂载3-4组传动件，实现单轴多路径动力输出，简化传动系统的整体布局。在建模过程中，所有圆角过渡均采用R1-R2的小圆弧处理，既避免了应力集中，也不会影响传动件的安装定位，两端的孔位均做了倒角处理，方便装配时的导向插入，减少装配卡顿问题。
