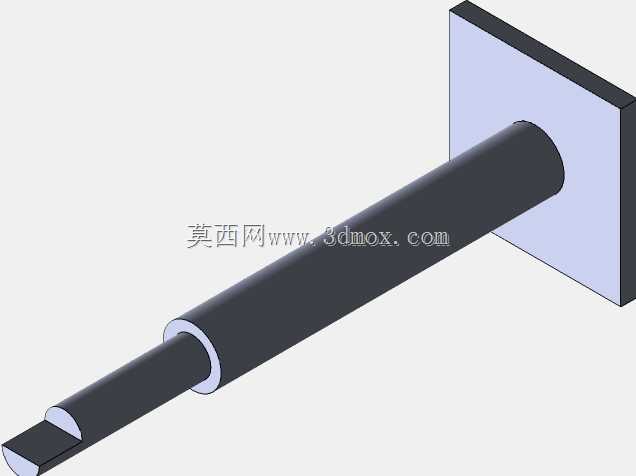

带方形安装座的伸缩式导向轴结构

这类带方形安装法兰的伸缩导向轴结构，常出现在需要直线往复位移补偿、小行程导向支撑的设备工位中，比如轻工生产线的工件顶出机构、小型工装的定位伸缩销、检测设备的探针伸缩支撑段，都能见到这类结构的实际应用。从结构设计逻辑来看，端部的方形安装座主要承担整机固定的作用，相比圆形法兰，方形座在安装时不需要额外做周向防转设计，四个角点的安装孔位可以直接贴合设备安装板平面锁付，装配时的对中效率更高，也能避免轴体在长期往复动作中出现跟转偏移的问题。轴体采用双层嵌套的伸缩结构，内层轴与外层轴之间保留了合理的滑动配合间隙，既保证伸缩动作的顺畅度，也能控制径向窜动的公差范围，避免动作过程中出现卡滞、晃量过大的问题。设计时需要重点关注安装座与外层轴的连接强度，通常安装座与外轴采用过盈配合加端面焊接的工艺处理，保证轴向受力时连接位置不会出现松脱，同时方形安装座的平面度需要控制在合理公差范围内，避免锁付后轴体出现偏斜，导致伸缩动作卡涩。从安装边界来看，方形安装座的边长需要匹配对应安装工位的预留空间，四个安装孔的孔距要适配常用的设备安装板孔位标准，轴体的总伸出长度、内层轴的最大伸缩行程需要结合实际工位的位移需求确定，外层轴的外径尺寸要匹配配套的直线轴承或者导向套的内径规格，保证装配时的互换性。这类结构在实际使用中，主要承担两个核心作用，一是为直线往复动作提供精准的导向支撑，二是通过伸缩行程补偿设备装配或者工件尺寸带来的位置误差，相比单段固定轴，伸缩式的结构可以在更小的安装空间内实现更长的动作行程，同时方形安装座的设计也降低了现场装配的调整难度，不需要额外加工防转槽或者定位销，直接锁付即可完成固定。在细节设计上，内层轴的端部通常会做倒角处理，方便装配时插入配套的导向孔内，内外轴的配合面会做相应的表面硬化处理，提升长期往复滑动的耐磨性能，减少磨损带来的精度下降问题，安装座的背面也会做铣平处理，保证与安装板的贴合面积足够，降低锁付后的应力集中。
