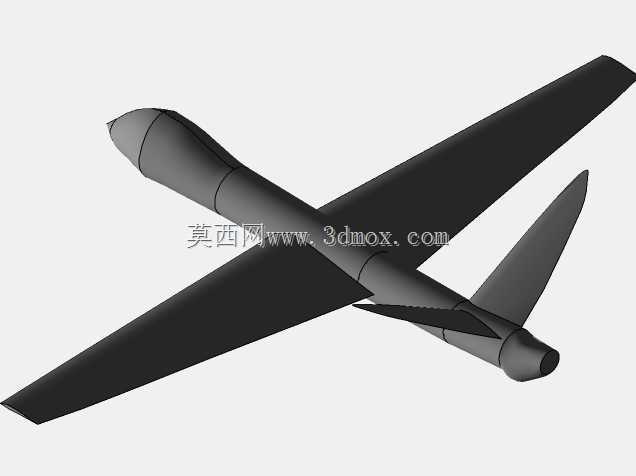

长航时固定翼侦察无人机气动结构

　　这套固定翼无人机结构围绕低空长航时巡检、区域测绘与边境巡查类任务展开，整机采用大展弦比平直上单翼布局，区别于多旋翼机型的垂直起降逻辑，该构型优先保障巡航阶段的升阻比表现，在同等动力功率与燃油/电池载荷下，能将留空时间拉长数倍，适合大面积区域的连续作业场景。从实际任务适配来看，这类构型常被用于电力线路通道巡检、农林长势航测、近海海域监视、地质灾害后的区域摸排，作业时不需要频繁起降补能，可沿预设航线连续覆盖数十公里的任务带。

　　设计阶段首先敲定的是机身分段逻辑：机头段采用收敛钝头造型，内部预留航电舱与任务载荷安装空间，可根据任务需求换装可见光云台、红外热成像模块或者小型测绘相机，钝头轮廓既避免了尖锐机头带来的加工难度，也能在低速巡航下维持较好的正迎角压力分布；中段机身为主承力区域，机翼对接接头、燃油箱或者动力电池组、飞控核心模块均布置在该段，重心严格控制在机翼平均气动弦长的30%~35%区间内，保证全机纵向静稳定度处于合理范围，不会出现巡航阶段姿态过于灵敏或者配平阻力过大的问题；机尾段逐步收缩，末端布置动力系统安装座，可适配活塞螺旋桨动力或者小型电动推进系统，尾撑延伸后连接尾翼组。

　　机翼部分采用大展弦比矩形翼稍带锥度的设计，翼型选用低速高升力层流翼型，相对厚度控制在12%~15%之间，既保证机翼内部有足够空间铺设翼梁、收纳燃油或者布置副翼舵机，也能在低速巡航时维持较高的升阻比；机翼与机身采用上单翼对接形式，这种布局的优势在于机身下方不会被机翼遮挡，下挂任务载荷时视野完全无遮挡，同时上单翼的上反效应可以提供天然的横向静稳定性，遇到低空紊流时飞机的滚转恢复特性更平缓，降低飞控系统的增稳压力。机翼后缘外侧布置副翼操纵面，用于控制滚转姿态，机翼根部和机身对接处设计有加强接头，可承受机动飞行或者突风带来的弯矩与剪力。

　　尾翼组采用常规垂尾加平尾的布局，垂直尾翼后掠角度较小，方向舵操纵面面积占垂尾总面积的比例偏高，保证低速飞行时方向操纵的舵效足够，在侧风起降阶段能够有效修正偏航；水平尾翼布置在垂尾根部后方，平尾翼型选用对称翼型，升降舵偏转后可提供足够的俯仰操纵力矩，满足起飞爬升、巡航配平以及降落下滑阶段的姿态调整需求。尾翼和机身尾段之间通过尾撑结构连接，尾撑内部预留舵机拉杆或者走线空间，整体结构在保证刚度的前提下尽可能降低冗余重量。

　　从安装边界与尺寸适配角度来看，整机翼展远大于机身长度，大展弦比机翼在地面存储、运输时可设计为翼身对接可拆卸结构，拆开左右机翼后，整机可装入小型运输车辆或者储运箱，外场作业时不需要大型吊装设备，两名作业人员即可完成组装、调试与起飞前检查。机身底部预留任务载荷挂点，挂点位置靠近全机重心，挂载不同重量的载荷时不会大幅改变整机重心位置，降低飞控参数调整的工作量；机身侧面预留检修口盖，航电接线、电池更换、燃油加注都可以通过口盖快速完成，外场维护效率较高。起落架部分根据任务场景可选用滑橇式或者轮式起落架，滑橇构型适合在平整草地、铺装路面弹射起飞或者伞降回收，轮式构型则可在简易跑道上完成滑跑起降，不同起落架模块和机身底部的安装接口统一，可根据作业场地快速切换。

　　结构设计过程中，各部件的外形曲面均连续顺滑，机身、机翼、尾翼之间的过渡区域做了整流处理，避免出现突兀的直角凸起带来的附加干扰阻力；所有操纵面的偏转行程都预留了足够间隙，不会在大角度偏转时和固定翼面发生干涉。整机的重量分配经过反复校核，结构件优先选用轻质复合材料或者航空铝合金，在保证机身抗弯、抗扭刚度的前提下，尽可能降低空机重量，把更多重量配额留给燃料、电池与任务载荷，进一步拓展作业半径与任务适配能力。
