5.8G频段迷你图传发射模块结构设计

该款射频发射模块主要面向航模、小型无人设备的无线视频传输场景，作为机载端信号发射单元，负责将前端采集的视频信号调制为5.8G频段射频信号向外传输，解决移动设备无有线链路下的实时画面回传需求。在实际工程应用中，这类模块常被安装在穿越机、小型航拍无人机、巡检机器人的机身内部或表层安装位，需要在有限的载重与安装空间内完成信号发射功能，同时要兼顾飞行过程中的振动耐受、电磁屏蔽与散热需求。

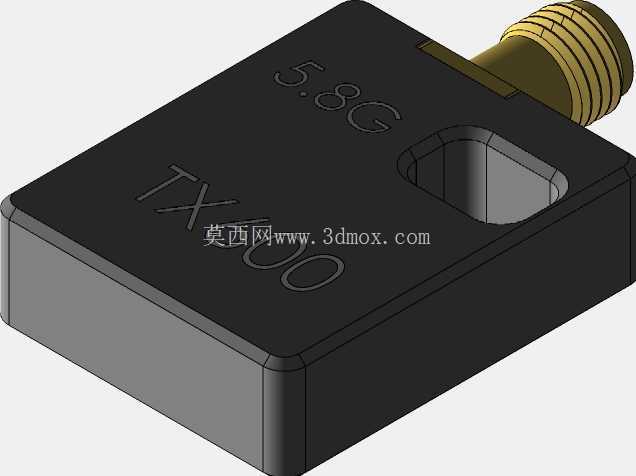

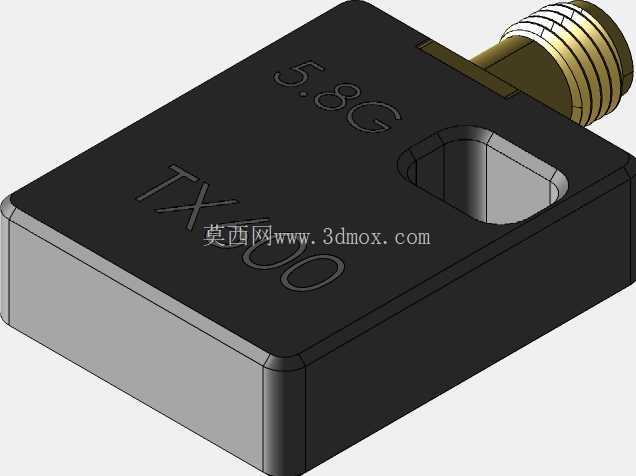

从结构设计思路来看，整体壳体采用压铸工艺成型，主体为方正的薄型方块结构，边角做了小半径圆弧过渡，既避免压铸成型时的应力集中问题，也能减少安装时的尖锐边角剐蹭，同时降低飞行过程中的风阻影响。壳体表面直接丝印频段标识与型号标识，无需额外粘贴铭牌，减少装配工序的同时避免标识在户外使用中脱落。壳体一侧伸出SMA型射频同轴连接器，连接器采用螺纹连接结构，能够保证天线安装后的连接可靠性，在设备持续振动的工况下不会出现松脱导致的信号衰减问题，连接器与壳体的结合处做了台阶定位，压铸时直接预留安装位，减少后续机加工的工序量。

功能特性层面，壳体内部预留了规则的矩形空腔，用于放置射频调制电路板、功率放大电路与电源管理单元，空腔的尺寸边界刚好匹配常规32通道600mw功率等级的图传电路板尺寸，内壁预留了定位柱与螺丝孔位，电路板装配时可直接通过定位柱预固定，再用螺丝锁紧，无需额外设置支撑结构，充分利用壳体内部空间。壳体上表面预留的内凹方形区域为状态指示灯的透光位，无需额外开孔，采用半透光的压铸表面处理或者镶嵌透光片即可实现工作状态的可视化观察，同时保证壳体的整体密封性，减少户外使用时灰尘、水汽进入壳体内部的概率。

安装边界方面，整体模块的厚度控制在较薄的尺寸区间，能够适配多数小型航模的机身夹层安装空间，壳体底部为平整平面，安装时可直接通过双面胶粘贴或者扎带绑定固定，也可根据需求在壳体侧面预留的安装孔位加装固定支架，适配不同的安装场景。射频连接器的伸出长度经过核算，安装常规棒状天线后不会超出机身的整体轮廓过多，避免飞行过程中天线磕碰障碍物。壳体的压铸材质选用锌合金材质，既能够满足结构强度需求，承受飞行中的冲击与振动，同时金属壳体本身可以起到电磁屏蔽作用，减少内部射频电路对机身其他电子设备的信号干扰，也能隔绝外部舵机、电调等设备的电磁干扰影响图传信号的稳定性。

在细节设计上，壳体的合模线设置在侧边的隐蔽位置，压铸后经过简单打磨处理即可保证外观的平整性，不会出现明显的合模痕迹影响装配。连接器的金属外壳与压铸壳体之间做了导通处理，能够将天线端的静电通过壳体传导到机身的接地端，避免静电积累打坏内部的射频芯片。整体结构没有多余的装饰性设计，所有结构特征都服务于功能实现与装配便利性，在满足600mw功率发射的散热需求前提下，尽可能压缩整体体积与重量，适配小型移动设备对载荷重量的严苛要求，实际装配后整体重量控制在较低区间，不会给小型航模带来过多的载重负担，同时金属壳体的散热效率优于塑料壳体，能够保证长时间持续工作时功率放大芯片的热量及时散出，避免过热导致的功率下降或者工作异常。
