飞机制动系统活塞组件结构设计

在航空制动系统的执行端，活塞是将液压压力转化为机械制动力的核心承载零件，直接决定制动响应速度与压力输出稳定性，其结构合理性直接关系到飞机制动过程的可靠性。这类活塞安装在机轮刹车壳体的安装腔内，工作时需要承受高频次的液压冲击、往复摩擦载荷以及刹车过程产生的高温传导，因此在结构设计阶段需要同时兼顾密封可靠性、运动同轴度、安装适配性以及长期工作的耐磨性能。

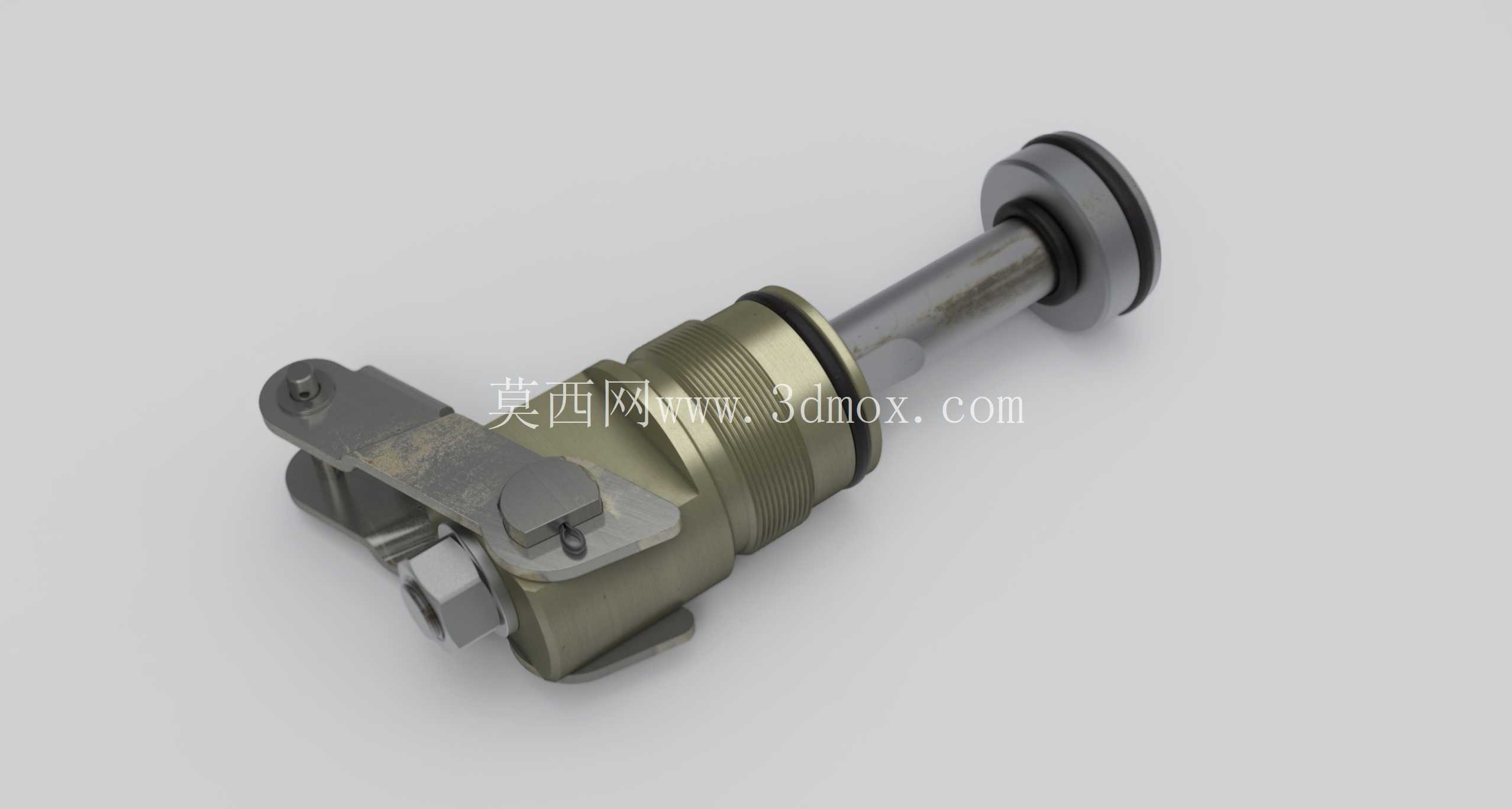

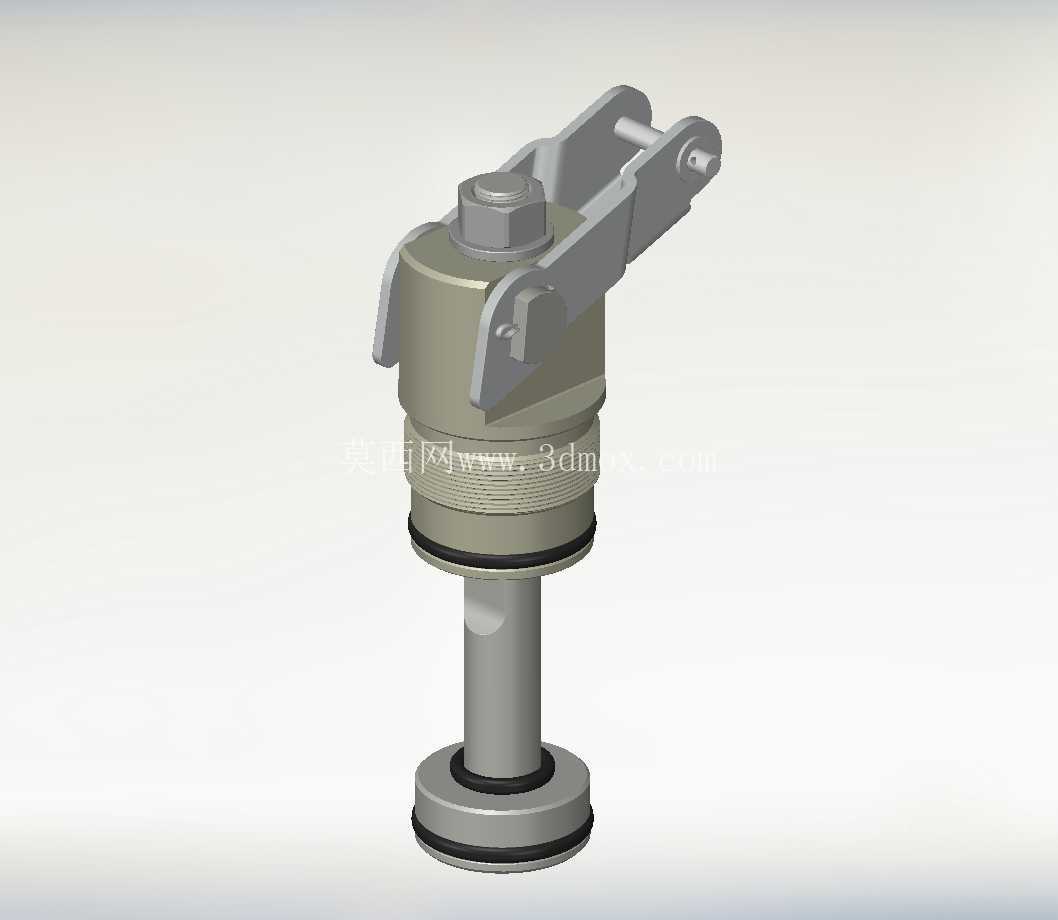

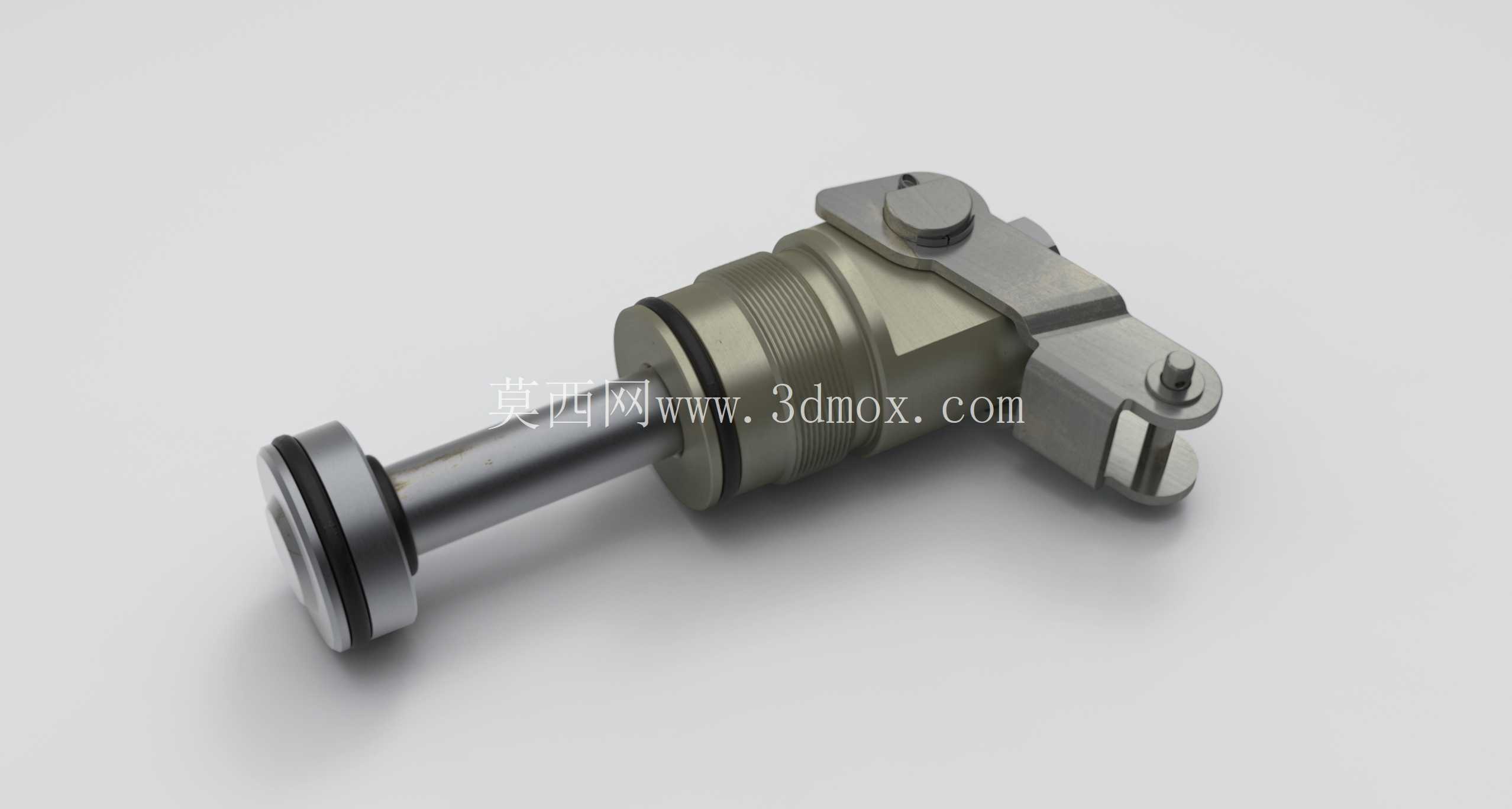

从结构布局来看，该活塞采用阶梯轴式的主体设计，一端为带外螺纹的缸体配合段，用于和刹车壳体的内螺纹腔实现旋合定位，螺纹段的长度经过匹配计算，既保证足够的螺纹啮合强度承受制动反力，又预留了密封件的安装槽位，避免螺纹锐边划伤密封胶圈。活塞的伸出轴段采用高精度圆柱面设计，表面粗糙度控制在满足密封件动摩擦要求的区间，既减少往复运动时的密封件磨损，又保证液压腔的压力密封效果，轴端的两道密封槽分别适配主密封与防尘密封，主密封负责隔绝高压液压油的泄漏，防尘密封则阻挡外部机轮区域的沙尘、金属碎屑进入液压腔，避免杂质刮伤配合面引发内泄。

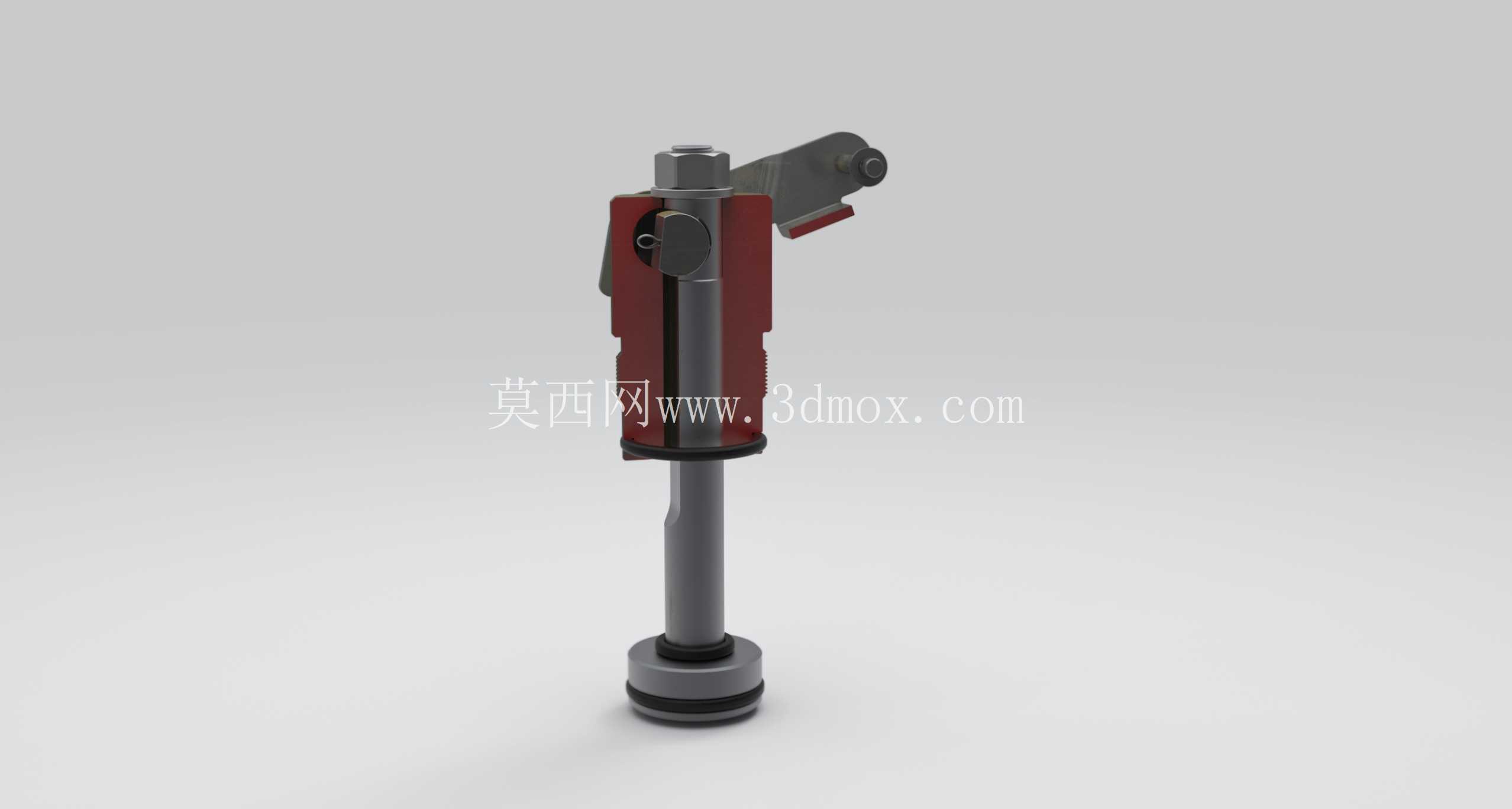

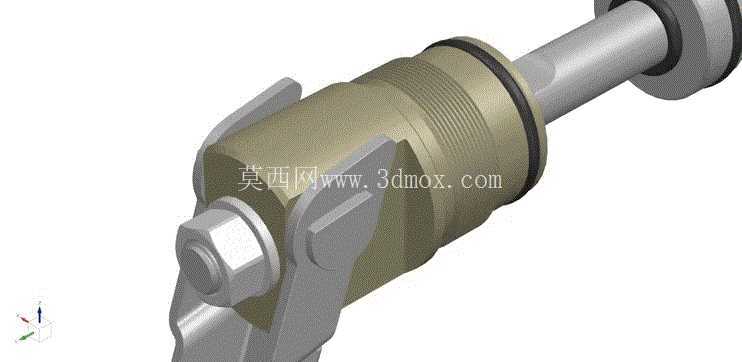

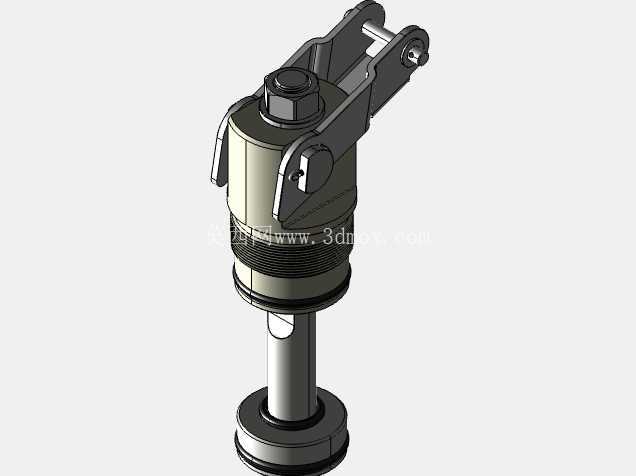

活塞侧部集成的摆臂安装结构是区别于普通工业液压活塞的核心设计，该摆臂用于连接刹车磨损补偿机构，在制动过程中随活塞的伸出量同步摆动，实时反馈刹车片的磨损厚度，自动调整活塞的初始伸出间隙，避免因刹车片磨损导致制动行程变长、响应滞后。摆臂与活塞主体的连接采用销轴定位加铆接固定的方式，销轴孔的位置度经过严格公差约束，保证摆臂转动时无卡滞，铆接端面做沉头处理，避免突出部分与刹车壳体的内壁发生运动干涉。

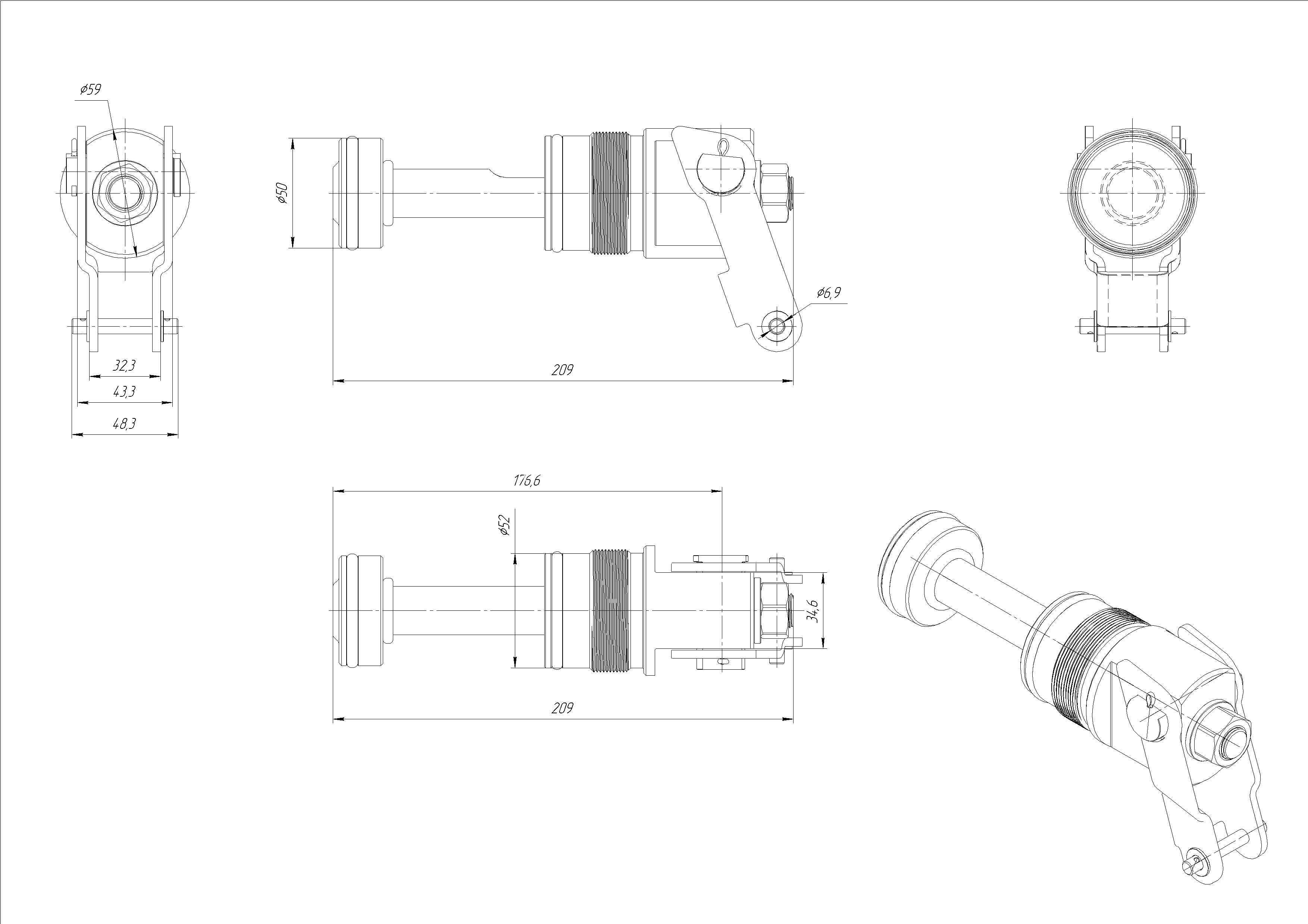

在安装边界设计上，活塞的最大外径与刹车壳体的安装腔内径采用间隙配合，配合间隙控制在既能保证活塞顺畅往复运动，又不会出现偏磨导致密封件偏载失效的范围；活塞的总伸出行程经过匹配刹车盘与刹车片的总磨损量设计，保证在刹车片全寿命周期内活塞都有足够的伸出量提供制动力，不会出现活塞顶出到极限位置仍无法压紧刹车片的情况。活塞末端的六角结构用于安装时的扭矩施加，方便装配时将螺纹段旋入到指定深度，六角的对边尺寸符合航空标准工具的适配范围，无需定制专用工具即可完成现场拆装维护。

从实际工况适配角度，该活塞的金属本体采用高强度合金结构钢材质，表面做硬化处理，提高与密封件配合面的耐磨性能，同时承受制动时的轴向冲击力不会发生塑性变形。密封件的材质选用耐航空液压油、耐高低温的氟橡胶材质，能够适应高空低温环境以及刹车传导的高温工况，不会出现低温硬化脆裂或者高温软化溶胀的问题，保证在全飞行包线的温度范围内都能可靠密封。

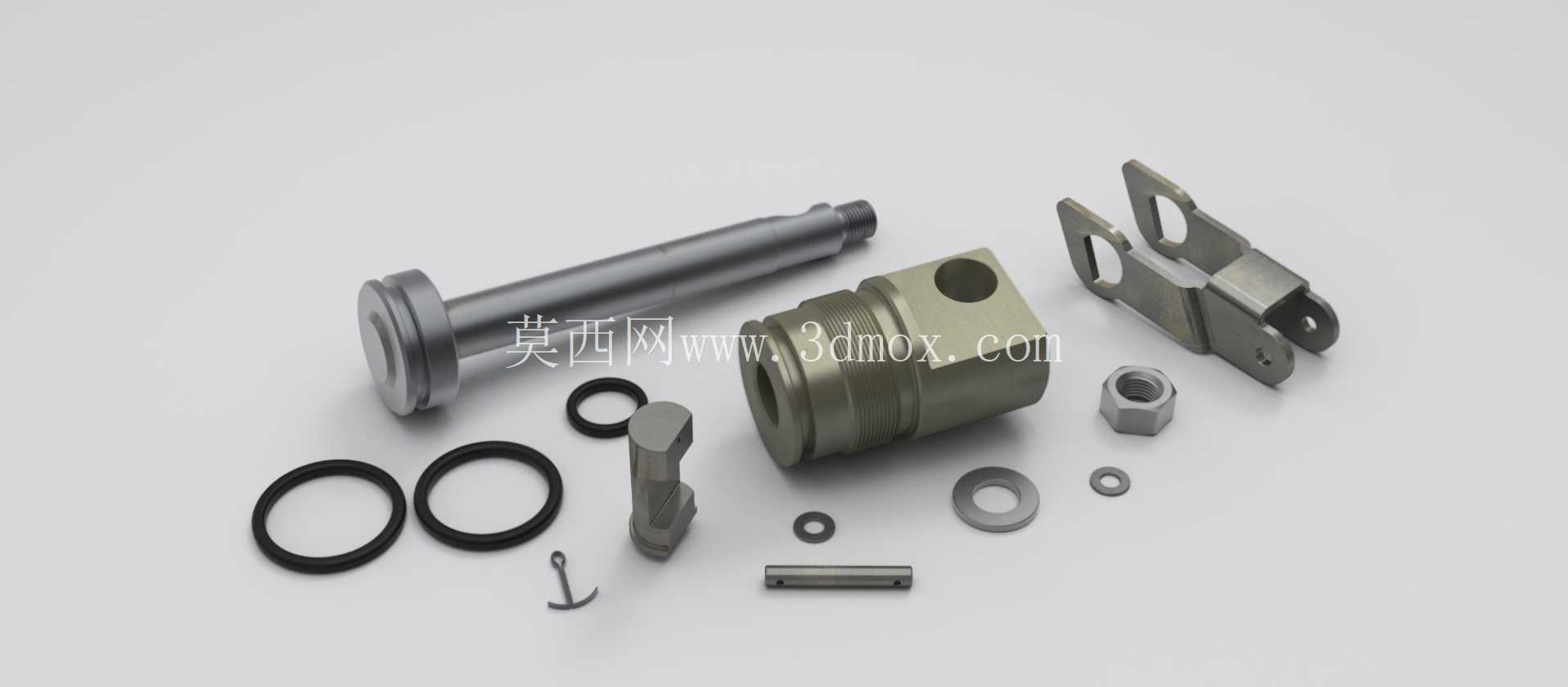

在建模过程中，所有配合面的尺寸公差、形位公差都按照航空零部件的设计标准进行标注，螺纹段的退刀槽、密封槽的圆角、摆臂销轴的倒角等细节结构都做了完整还原，既可以用于制动系统的原理演示、装配干涉检查，也可以作为同类航空制动活塞设计的结构参考，帮助设计人员快速理解航空制动活塞的布局逻辑与细节设计要点，减少前期方案设计时的结构选型试错成本。需要注意的是，这类活塞在装配时需要在密封件表面涂抹专用的航空润滑脂，避免安装时划伤密封唇口，同时螺纹段需要按照规定扭矩拧紧，加装防松垫片防止工作过程中螺纹受振动松脱，日常维护时需要定期检查活塞伸出表面的划伤情况以及密封件的泄漏情况，及时更换磨损超标的零件保证制动可靠性。
