飞机导航用BS-42左右舷侧灯结构设计

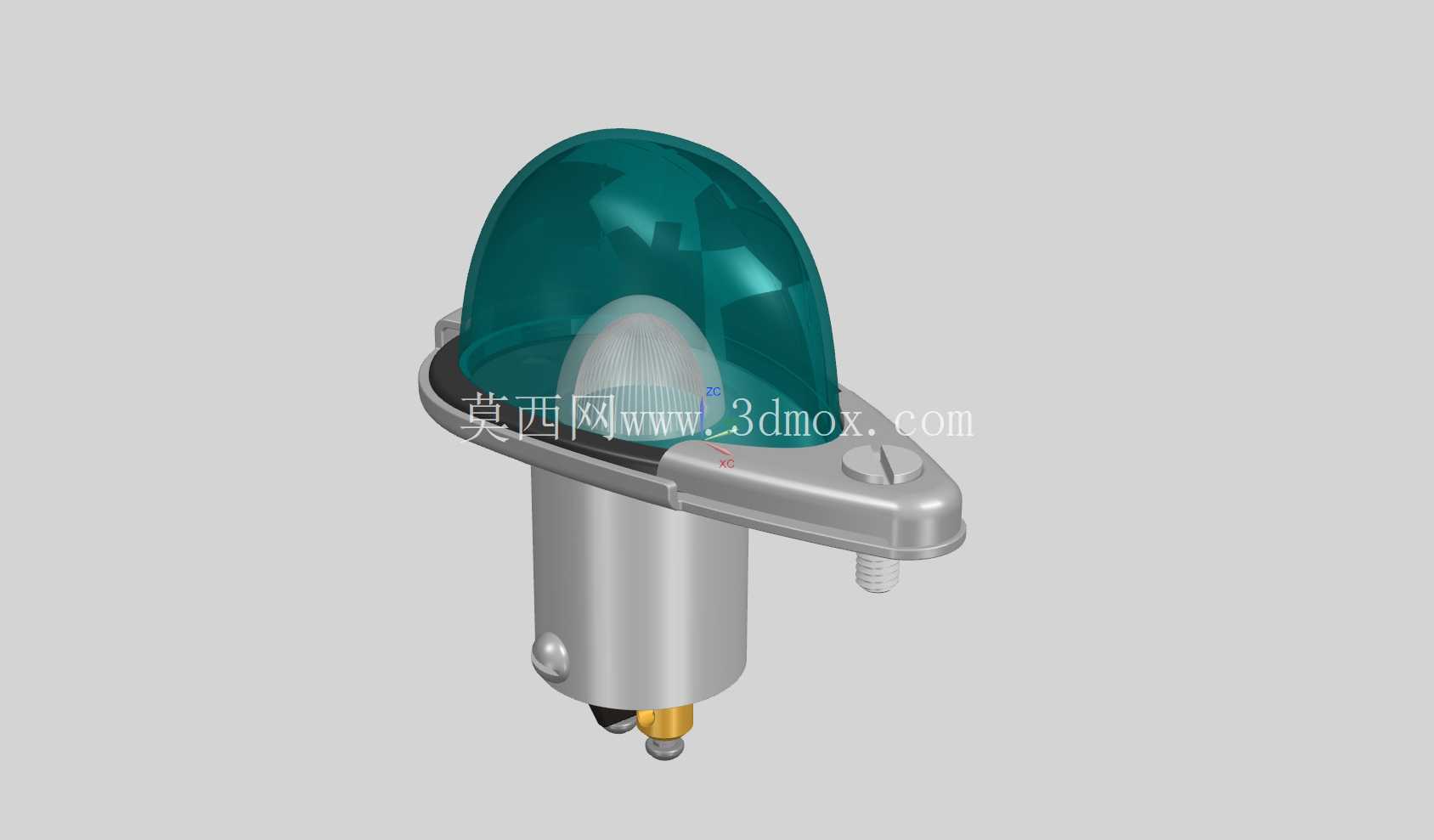

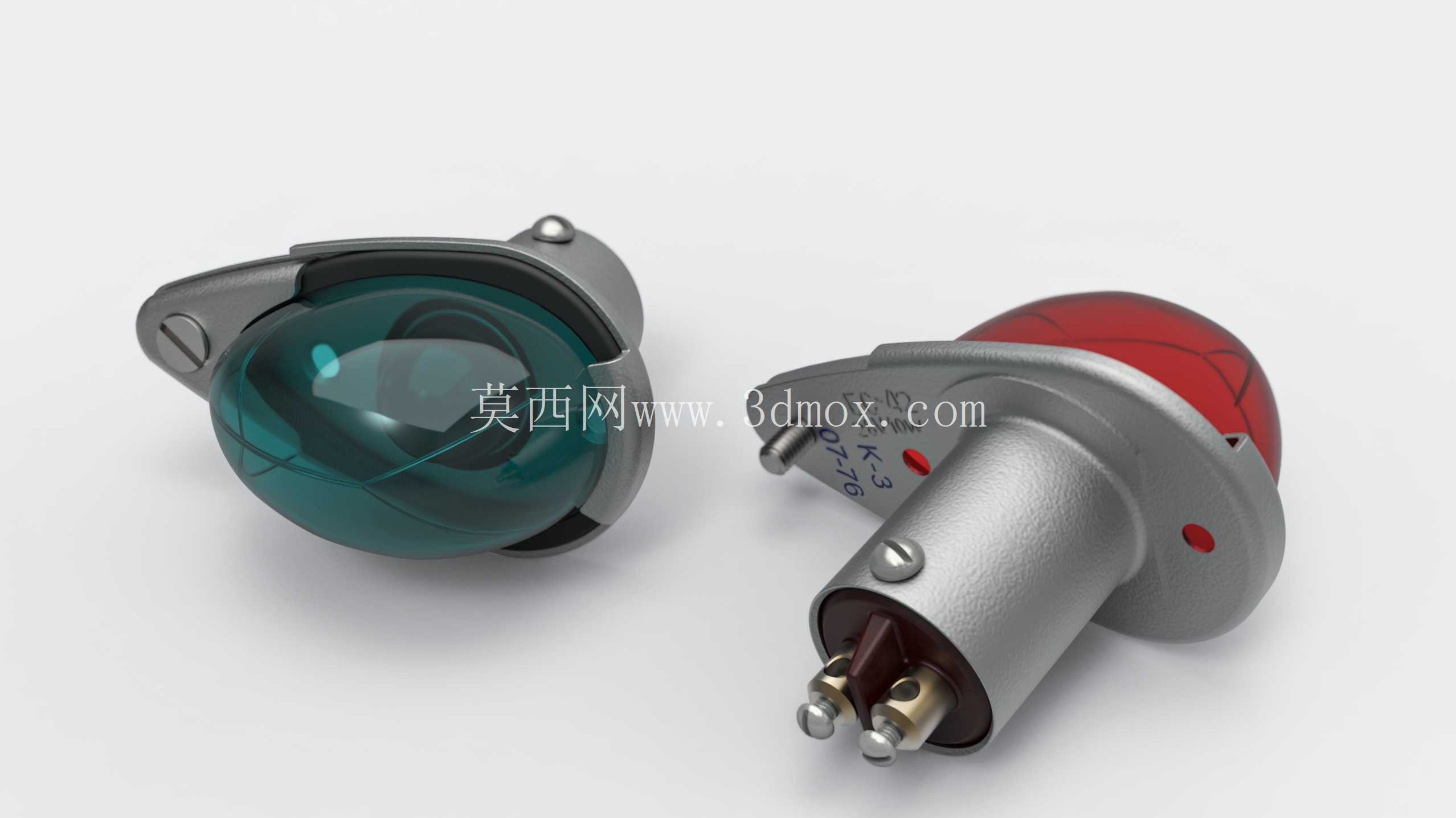

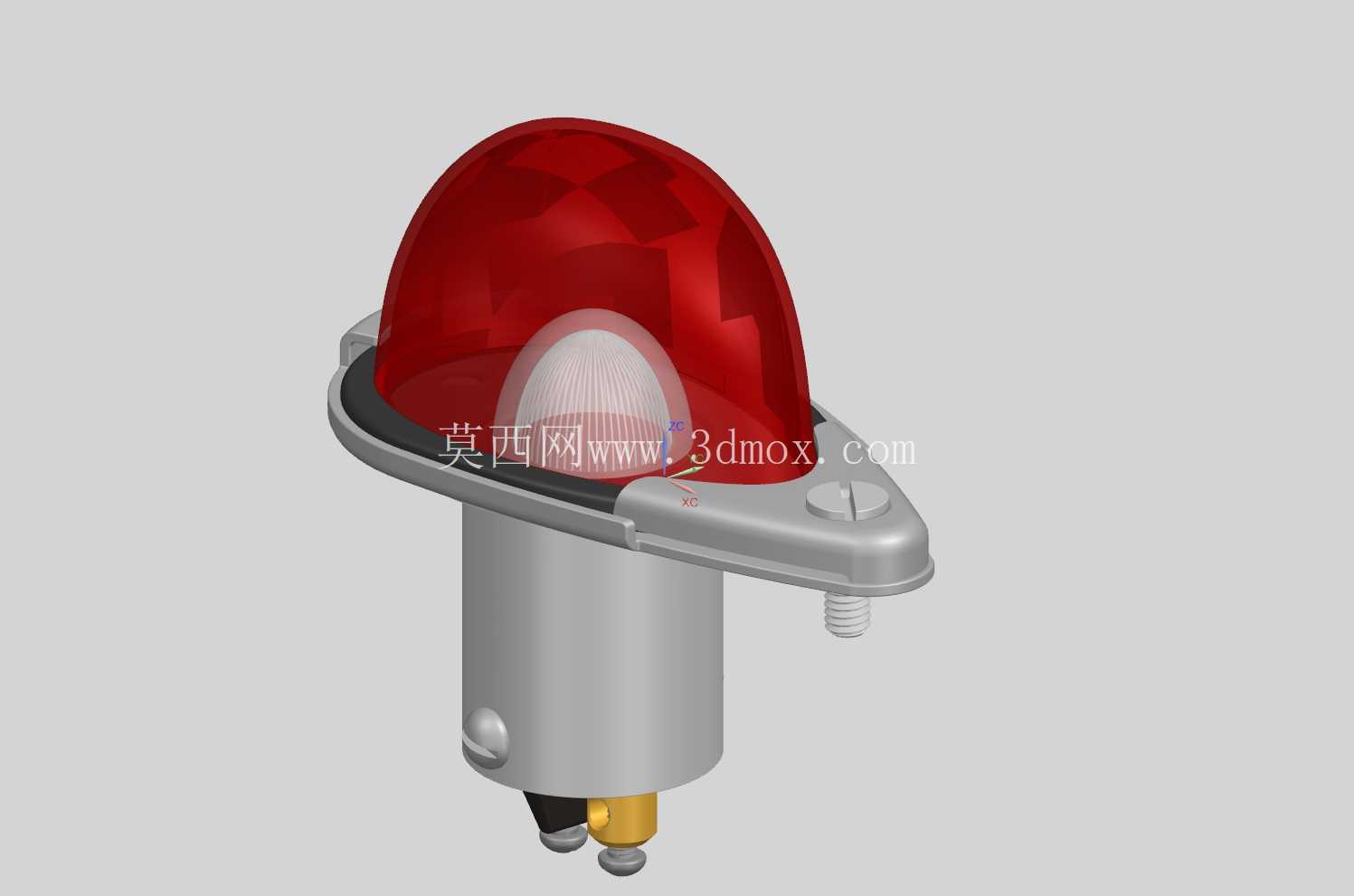

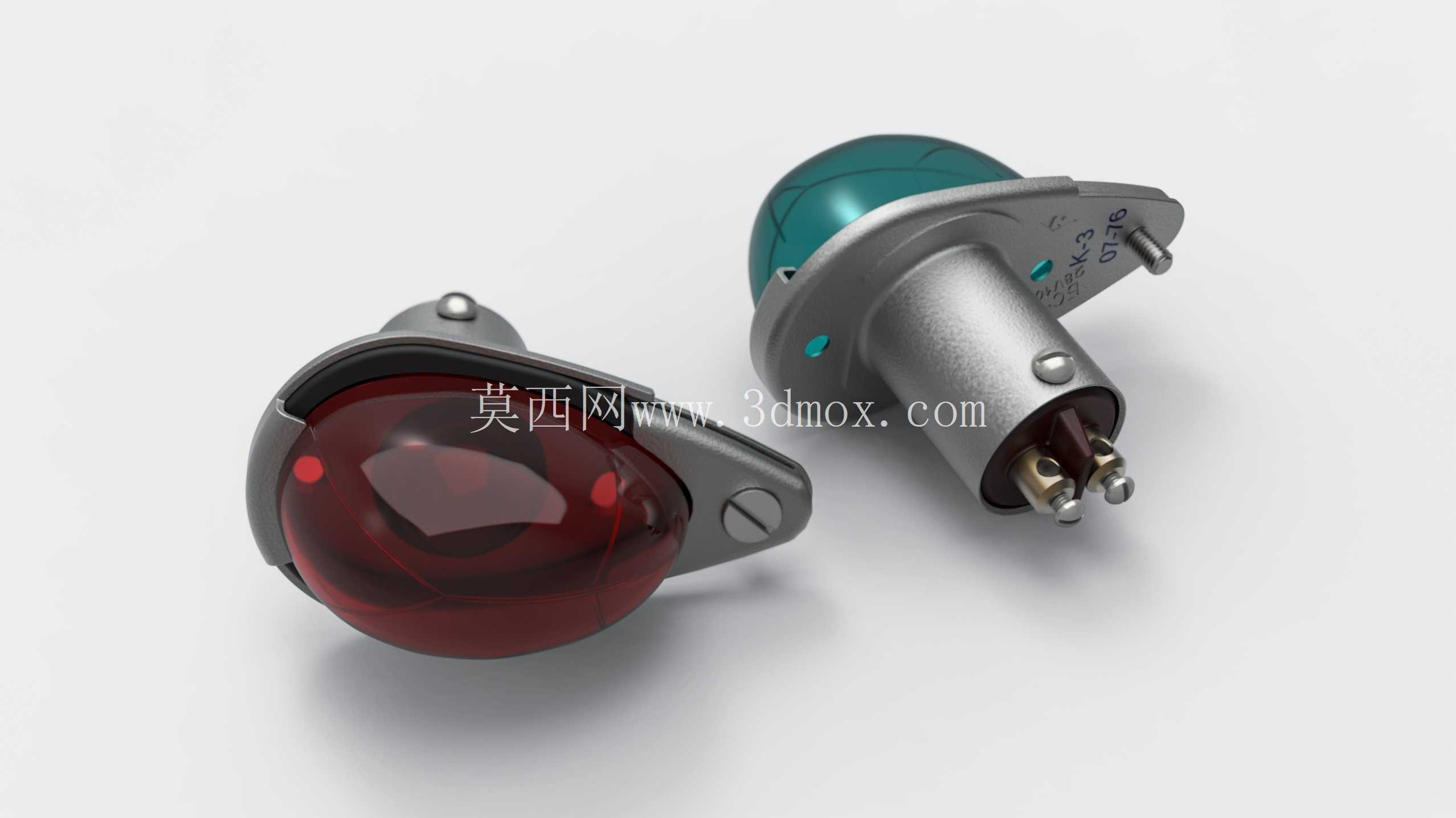

在民用及通用航空器的外部照明系统配置中，航行侧灯是保障空域飞行安全、避免空中碰撞事故的核心外部标识部件，BS-42型侧灯正是针对固定翼飞机左右舷安装场景开发的专用航行灯具，其设计逻辑完全贴合航空领域对外部照明部件的可靠性、识别性与安装适配性要求。从实际使用场景来看，这类侧灯通常成对配置在飞机左右机翼的翼尖位置，也有部分小型通用航空器将其安装在机身尾部两侧的对应位置，核心作用是在夜间飞行、能见度不佳的气象条件下，向空域内其他航空器清晰传递本机的飞行朝向，帮助飞行员判断相遇航空器的相对方位，规避碰撞风险。按照航空航行灯的通用规范，右舷侧灯采用绿色透光透镜，左舷侧灯采用红色透光透镜，BS-42侧灯的透镜分色设计完全符合这一强制要求，两种颜色的透光件均采用耐候性光学玻璃材质，可承受高空飞行时的温度骤变、气流冲刷以及紫外线长期照射，不会出现透光率下降、壳体开裂等失效问题。

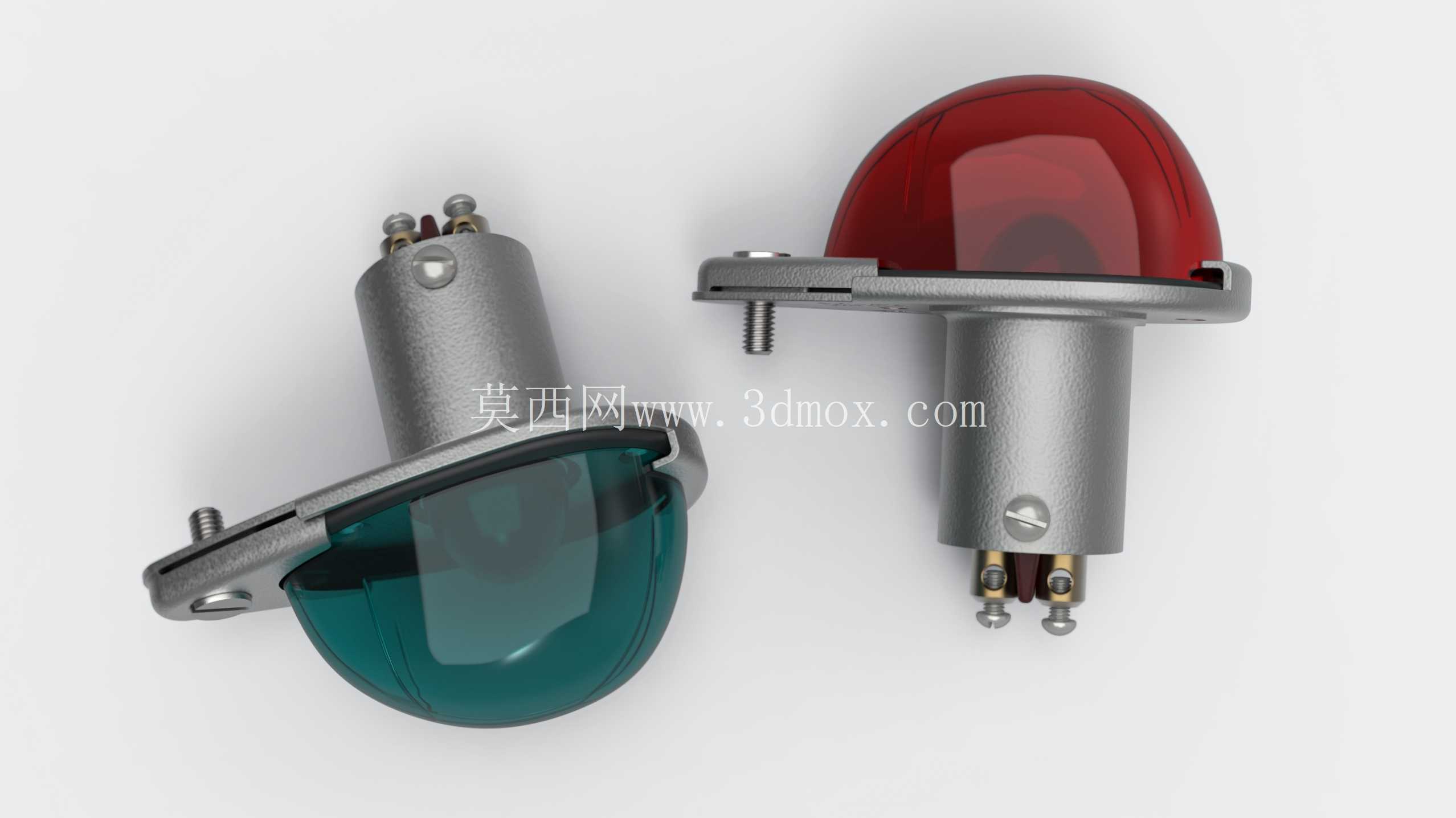

从功能参数匹配角度看，该款侧灯适配28V机载直流供电系统，额定功耗控制在10瓦，既能够保证足够的发光强度，满足5公里以上的可视距离要求，又不会过度消耗机载电源功率，适配CM-28-10及同规格的航空灯泡作为发光源，后期维护更换时的配件通用性较强。灯具的整体结构分为安装基座、灯体壳体、透光透镜、接线端子四个核心部分，安装基座采用带法兰边的圆柱形结构，法兰边上预留了对称的固定安装孔，可通过螺栓直接固定在机翼或机身的预设安装位上，安装时仅需在机体蒙皮上开出与基座圆柱段直径匹配的安装孔，将灯体插入后从外侧锁紧固定螺栓即可完成机械安装，接线端位于基座尾部，采用插片式接线端子，可直接与机内的照明供电线路对接，无需额外制作转接接头，安装边界清晰，不会与机体内部的走线、结构肋条产生干涉。

在结构设计细节上，灯体外壳采用金属压铸成型工艺，表面做了阳极氧化防腐处理，可抵御高空高湿、盐雾环境的腐蚀，透镜与壳体的衔接位置设置了密封橡胶圈，整体防护等级满足机载外部部件的防雨、防尘要求，即使在大雨环境下飞行，也不会出现灯体内部进水导致的电路短路问题。透镜外侧设置了金属防护边框，边框上带有小型的导流凸起，能够在飞行过程中引导气流平顺流过灯体表面，减少高速飞行时产生的气动阻力，同时避免空中的漂浮杂物直接撞击透镜造成破损。灯体内部设置了反光碗结构，可将灯泡发出的光线按照规定的照射角度向外投射，确保光线覆盖水平方向110度的照射范围，不会出现光线散射导致的辨识度下降问题。

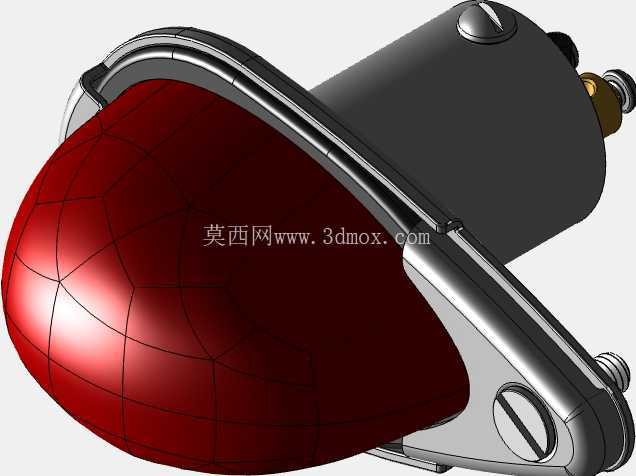

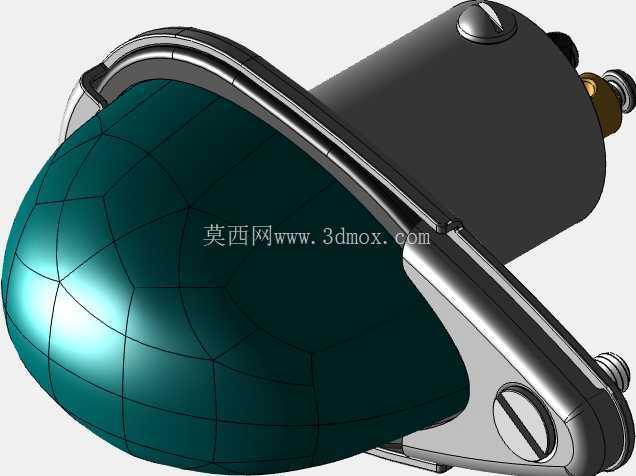

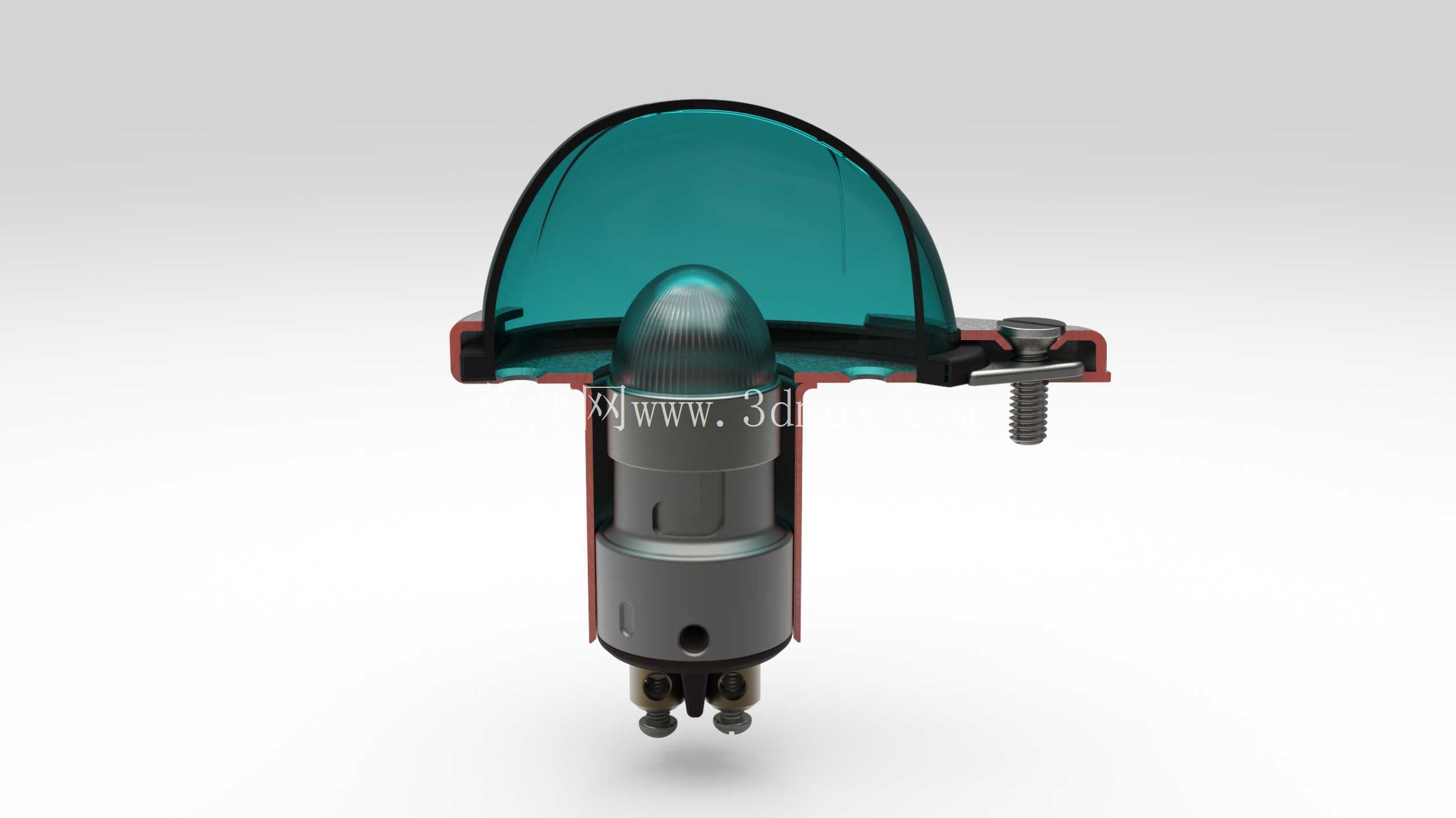

从三维建模的实现逻辑来看，该模型完整还原了灯具的所有结构细节，包括透镜的曲面弧度、安装法兰的孔位尺寸、尾部接线端子的插片间距、壳体表面的固定铆钉位置，所有配合面的公差设置均符合航空零部件的装配要求，既可以用于航空灯具设计人员的结构参考，也可用于机务维修人员的拆装培训演示，还能作为飞机整体三维装配模型中的外部照明部件子装配使用。建模过程中对透镜的光学曲面做了连续曲率处理，保证曲面光滑无折角，金属壳体的倒角、圆角细节均按照实际加工工艺设置，没有出现工艺无法实现的尖锐棱角，安装法兰的厚度、基座圆柱段的长度尺寸均参考实际产品的安装尺寸设置，确保导入整机装配时不会出现安装位不匹配的问题。

在实际选型适配过程中，技术人员可直接参考该模型的外形尺寸核对安装位的开孔大小、安装孔距是否匹配，无需反复测量实物样品，能够有效缩短机载照明部件的选型适配周期。针对小型通用飞机、无人机的改装场景，该结构的轻量化设计也具备较好的适配性，整体重量控制在较低水平，不会给飞行器带来过多的额外负重，金属壳体的散热结构可将灯泡工作时产生的热量快速传导到外部气流中，长时间连续工作也不会出现灯体内部温度过高的问题，有效延长灯泡的使用寿命。
