弹簧加载式插销锁具三维结构设计

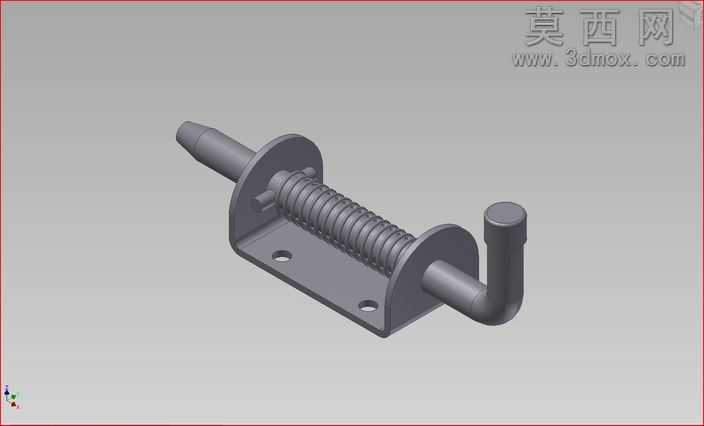

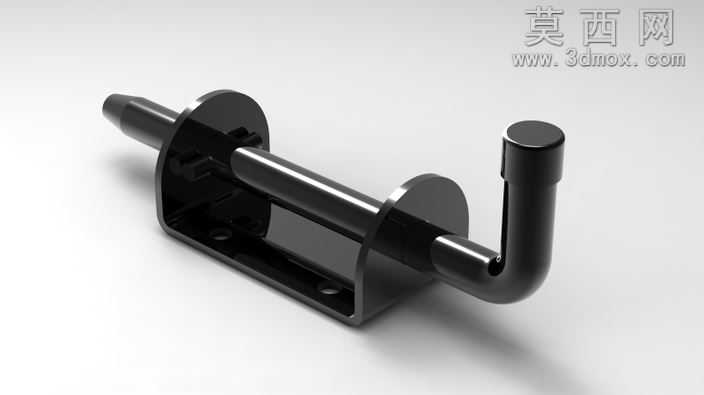

本作品为弹簧加载式插销结构，采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械设计通用规范，对每个零件的尺寸公差、装配间隙进行了合理预设，确保模型可直接对接生产加工环节的图纸输出需求。整体模型包含插销杆、复位弹簧、安装底座、弯折操作手柄四个核心组成部分，各零件间的装配约束完全还原实际使用状态：插销杆与底座的两个支撑耳片采用同轴心配合，保证插销可沿轴向顺畅滑动无卡滞；复位弹簧套设于插销杆中段，两端分别抵靠在底座支撑耳与插销杆的限位凸台上，预压缩量的参数设置符合常规五金插销的复位弹力需求，既保证插销弹出时的锁止力度，又避免操作时需要过大的按压力度；弯折式操作手柄与插销杆尾端采用刚性连接，L型的弯折结构符合人体工学设计，使用者可通过握持手柄快速完成插销的抽拉操作，无需额外辅助工具。渲染环节采用哑光金属材质模拟实际产品的碳钢喷塑表面效果，弹簧部分赋予亮面金属材质还原弹簧钢的质感，底座安装板上的两个沉头安装孔做了细节倒角处理，插销头部做了锥面导向设计，方便插销快速对准锁孔完成插接。设计过程中充分考虑了该类部件的使用场景：作为快速锁止部件，可广泛应用于设备舱门、工装夹具、机柜门板的快速开合锁止场景，结构简单可靠，无复杂冗余零件，后期维护仅需更换复位弹簧即可完成整部件的寿命延续。建模时对所有锐边均做了R0.5-R1mm的倒圆角处理，既符合五金加工的工艺要求，避免加工后出现锐边割手的问题，也让整体模型的视觉效果更贴近真实量产产品。装配体完成后进行了运动仿真验证，模拟插销从锁止到解锁的全行程滑动过程，确认弹簧压缩与复位过程无零件干涉，插销行程满足常规锁止需求，安装底座的孔位尺寸符合通用五金安装规范，可直接适配常见的安装面固定需求。
