洛里昂门窗滴密封型材结构设计

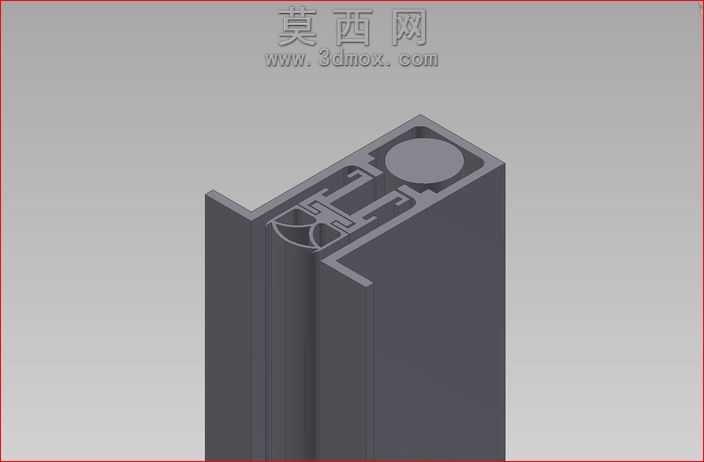

本作品为洛里昂门窗配套的滴密封结构三维建模设计，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循门窗密封系统的实际装配尺寸要求，对型材基体与密封胶条的配合结构进行了1:1还原。建模阶段首先绘制型材截面的二维草图，对截面内的多腔体结构、密封胶条安装卡槽、滴水导流槽的轮廓进行精准约束，通过拉伸特征生成型材的基础基体，再对密封胶条的安装位进行细节特征处理，包括卡槽内的倒刺定位结构、胶条的圆弧密封唇结构，确保密封件安装后不会出现移位脱落的问题。渲染阶段采用哑光深灰色硬质PVC材质模拟门窗铝型材的表面质感，对密封胶条部分赋予哑光黑色弹性橡胶材质，通过调整材质的粗糙度、反光度参数，还原两种材质的真实视觉差异，同时添加柔和的环境光对截面结构进行打光，清晰展现内部腔体的布局与密封配合的细节。结构设计上采用多道密封唇配合的形式，外侧设置滴水导流结构，可将门窗外侧的凝结水、雨水顺着导流槽导出，避免水分渗入型材腔体内部，内侧的多道密封唇形成多重密封屏障，有效阻隔空气对流、灰尘与噪音传入室内，同时型材的多腔体结构既提升了整体的结构强度，也能增强门窗的保温隔热性能。设计过程中充分考虑了密封件的装配兼容性，卡槽尺寸适配常规规格的三元乙丙密封胶条，无需额外定制配件即可完成组装，同时对截面的转角、连接处做了圆角过渡处理，避免应力集中导致的型材开裂问题，整体结构兼顾密封性能、结构强度与装配便捷性，可直接用于门窗系统的结构验证、装配模拟与生产加工参考，能够帮助设计人员快速验证密封结构的配合间隙，优化门窗的水密性、气密性表现。
