洛里昂款门槛结构三维设计作品

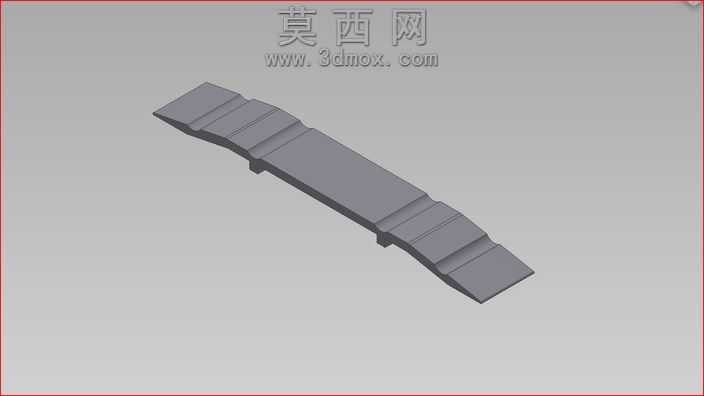

本款洛里昂门槛构件采用Autodesk Inventor软件完成全参数化三维建模，建模过程中以实际家装门窗安装的适配尺寸为基准，先绘制主体截面草图，通过拉伸、放样等基础特征命令构建出长条形的主体基础形态，再针对门槛两端的过渡衔接区域，采用多段面域拉伸合并的方式打造出阶梯式的坡面结构，该结构既能够实现门槛与地面、门框之间的平顺过渡，也能避免尖锐棱角带来的磕碰风险。建模全程对构件的壁厚、过渡圆角、底部支撑凸台等细节结构做了精准的参数约束，所有尺寸均匹配常规家装门窗的安装公差要求，确保模型可直接对接后续的生产开模环节。材质设置上，模型默认赋予哑光硬质PVC材质参数，调整了漫反射粗糙度、环境光遮蔽参数，让渲染效果贴近实际家装门槛的耐磨防滑质感，同时也支持替换为铝合金、不锈钢等金属材质参数，适配不同装修档次的使用需求。结构设计层面，构件整体呈对称式长条形布局，中部为平整的踩踏主面，两端逐级降低的阶梯坡面分别衔接室内外地面，底部设置的两处定位凸台可在安装时嵌入地面预留槽位，提升安装后的结构稳定性，避免长期踩踏出现移位变形；所有边缘位置均做了R2-R3的圆角过渡处理，既提升了日常使用的安全性，也能在生产脱模环节减少应力集中问题，提升成品良率。设计思路围绕家装场景的实用性展开，在满足门槛基础的挡水、过渡、装饰功能的前提下，简化了不必要的复杂曲面结构，降低生产加工的难度，同时整体线条简洁流畅，可适配多数现代简约风格的门窗配套需求，模型完成后通过多角度渲染校验了结构比例与细节表现，确保各部分结构衔接自然无干涉，可直接用于产品展示、安装模拟、生产打样等多个场景。
