洛里昂门窗滴密封结构三维设计

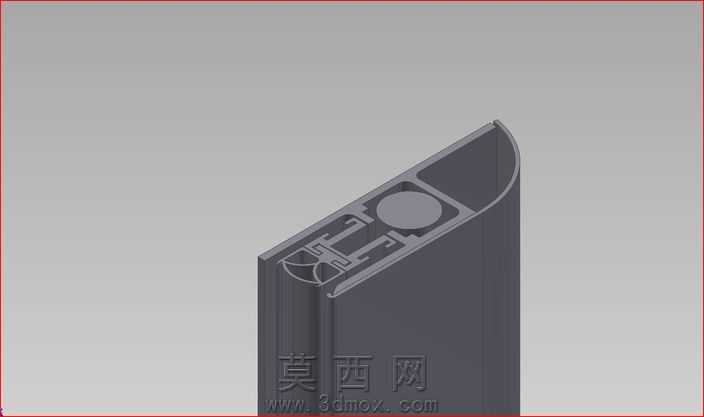

本模型为门窗配套的滴密封结构三维设计，采用Autodesk Inventor软件完成全参数化建模，建模过程中严格遵循门窗密封件的实际装配尺寸规范，对密封结构的每一处腔体、卡扣、密封唇都做了精准的特征还原。模型整体为长条型材类结构，端部做了弧形收边设计，既适配门窗框体的安装弧度，也能在使用过程中减少应力集中，提升密封件的使用寿命。结构内部设计了多道独立的功能腔体，一方面可以降低型材整体重量，减少材料消耗，另一方面多腔体结构能够形成多重密封阻隔层，有效提升门窗的水密性、气密性以及隔音隔热性能，同时腔体内部预留的安装卡位，能够让密封件与门窗框体实现卡接式装配，无需额外粘接固定，安装便捷且后期维护更换方便。材质方面预设为常用的三元乙丙橡胶材质参数，在渲染阶段调整了材质的哑光质感与弹性形变的视觉表现，还原橡胶密封件的真实外观特性，同时对结构的卡扣配合面做了公差模拟，确保实际生产装配时的过盈配合量处于合理区间，既保证安装后的紧固性，也不会因为过盈量过大导致装配困难或者密封件被挤压损坏。设计过程中重点考量了密封件的滴水导流功能，端部的弧形结构与外侧的密封唇配合，能够将渗入门窗缝隙的雨水顺着导流路径导出，避免雨水倒灌进入室内，同时内侧的多道密封唇分别对应不同的压缩量，在门窗长期开关产生磨损后，依然能够保持足够的密封接触压力，延长密封件的有效使用周期。整个模型的特征树逻辑清晰，所有尺寸都做了参数关联，后续如果需要适配不同规格的门窗框体，只需要修改对应参数即可快速生成适配的密封结构模型，无需重新绘制特征，能够大幅提升同系列产品的设计迭代效率。
