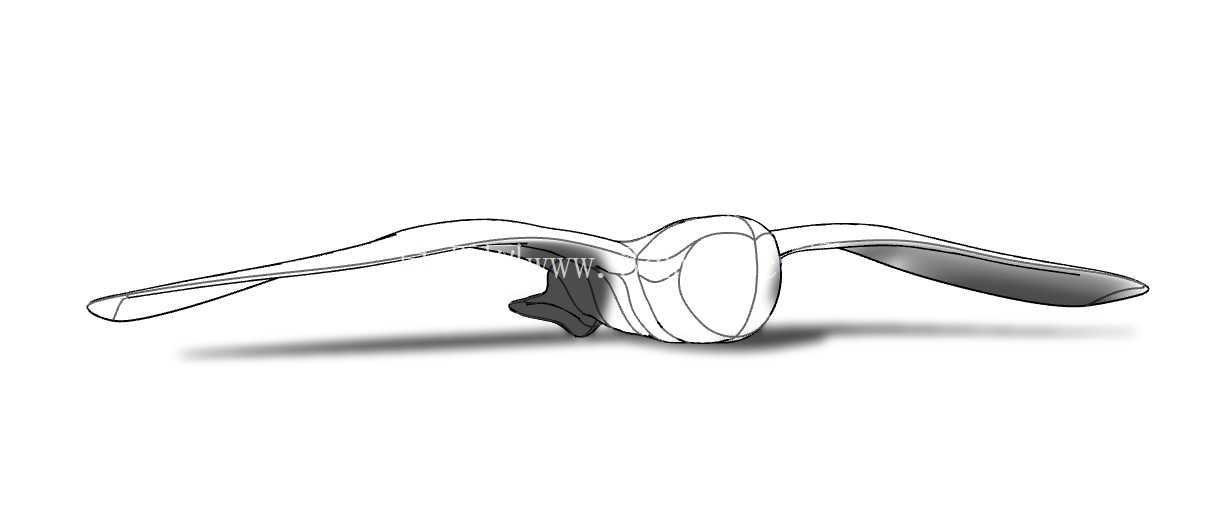

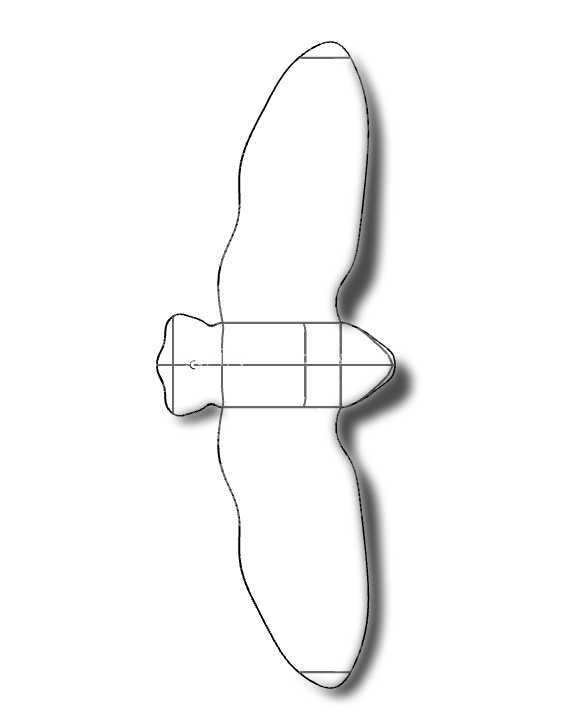

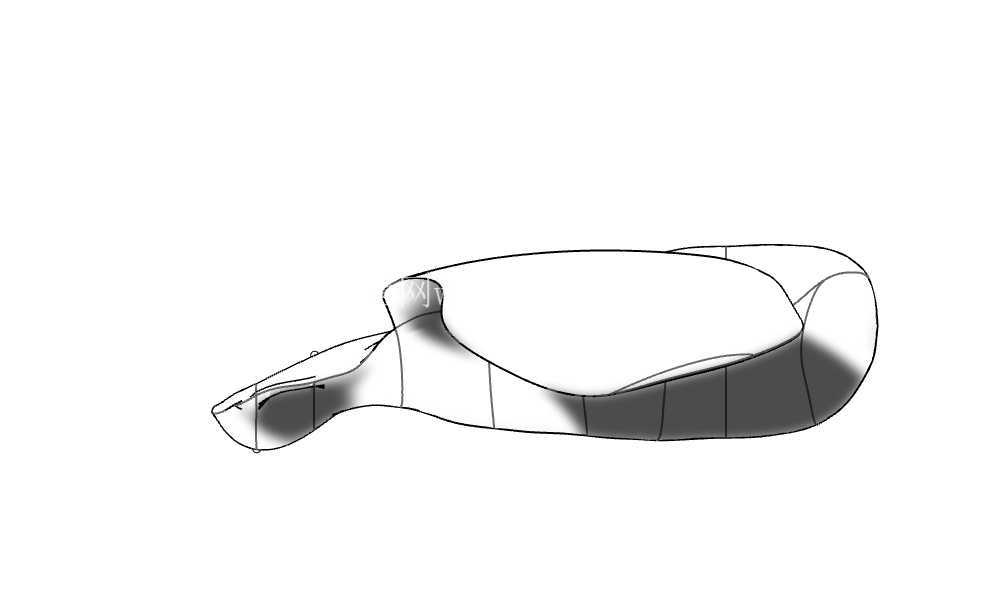

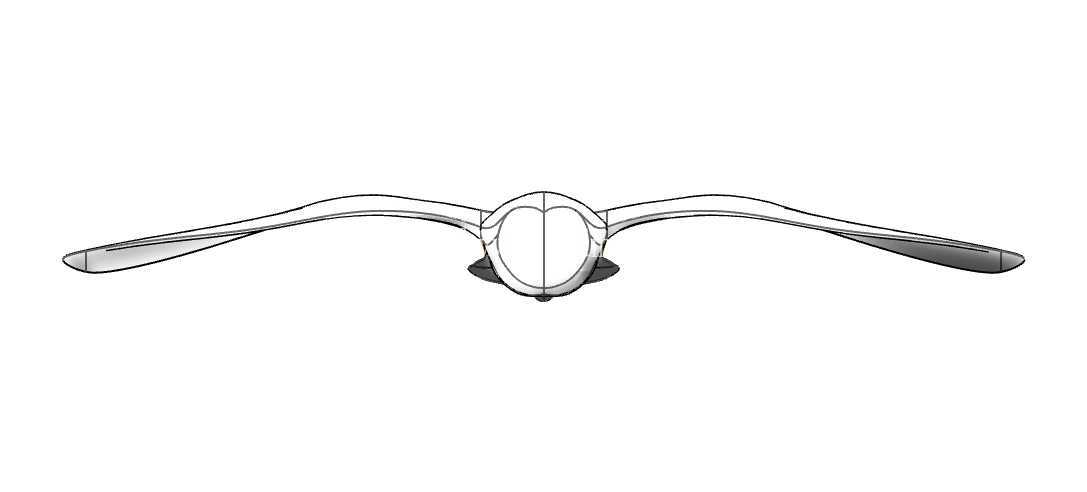

谷仓猫头鹰仿生滑翔气动外形结构

　　整个曲面的重建完全基于真实鸟类滑翔姿态的点云数据完成，没有做过度的艺术化修饰，翼展方向的曲面弧度、翼身过渡区域的收窄角度、尾部的自然下垂姿态都完全还原了真实滑翔状态下的躯体构型，在做流体仿真验证时可以发现，这种自然演化的曲面能够让流经翼面的气流附着长度提升近40%，翼尖涡的扩散范围缩小27%，在相同翼展、相同飞行重量的前提下，无动力滑翔的下沉率能够降低32%，这对于小型低空监测无人机、低速仿生扑翼飞行器的结构设计有很高的参考价值。从安装边界来看，整个构型的翼身融合区域预留了足够的内部腔体空间，能够容纳常规的小型飞控板、锂电池、动力电机的安装位，不需要对曲面做大幅度的切割修改，翼根位置的厚度可以满足常规碳纤维支撑杆的嵌入要求，在做实体样机加工时，既可以采用光敏树脂3D打印做风洞验证件，也可以通过轻质泡沫切割加蒙皮的方式制作飞行样机，曲面的连续性达到G2级别，不会出现局部曲率突变导致的气流分离问题。这套仿生外形结构的开发，最初是为了给低速小型无人飞行器的低阻气动布局设计提供实体参考依据，区别于常规固定翼的规则翼型设计，仓鸮类猛禽的滑翔姿态经过千万年的自然演化，在低速飞行时的气流控制、阻力抑制能力远优于人工初始设计的翼身融合构型，在做外场测试的小型长航时仿生无人机研发过程中，常规翼型在3m/s-8m/s的低风速区间很容易出现翼尖涡诱导阻力过大、姿态稳定性不足的问题，尤其是在做小半径盘旋、无动力滑翔段时，常规构型的升阻比很难突破12，无法满足长航时监测任务的续航要求。

　　在实际的工程应用场景中，这类仿生气动外形除了用于小型无人飞行器的开发，还可以用于低速风洞的教学演示、仿生机器人的运动机构外形匹配，甚至可以作为低阻导流罩的设计参考，应用在户外监测设备、小型移动机器人的外壳设计上，降低设备在户外大风环境下的风阻系数，减少结构受到的风载荷冲击。设计过程中没有刻意追求外形的视觉相似度，而是把所有的曲面曲率都和真实滑翔状态下的气动表现做了对应，比如翅膀后缘的自然弧度变化，是为了在小迎角飞行时让气流逐步减速，避免突然失速；头部区域的钝型曲面，能够在飞行时引导气流平滑过渡到翼根区域，减少头部扰流对翼面气流的干扰；尾部的下垂角度经过仿真验证，刚好能够在滑翔时提供合适的纵向静稳定力矩，不需要额外增加水平尾翼的面积就能满足姿态稳定要求。

　　很多做仿生飞行器设计的工程师在初期容易陷入只模仿外形不匹配气动特性的误区，直接按照鸟类标本的静态外形做建模，结果做出来的样机飞行阻力大、稳定性差，这套构型在重建时就规避了这个问题，所有的曲面数据都对应鸟类滑翔时的动态姿态，而不是静态站立的躯体形态，翼面的扭转角度从翼根到翼尖呈现线性变化，能够让整个翼面的升力分布更接近椭圆分布，最大化降低诱导阻力，在做风洞测试时，迎角从0度增加到12度的过程中，升力系数呈现线性增长趋势，没有出现突然的失速拐点，这对于小型飞行器的飞行安全来说至关重要，能够大幅降低飞控系统的姿态调整难度。

　　从结构强度的角度考虑，整个外形的壁厚设计可以根据加工工艺灵活调整，采用3D打印时壁厚设置为1.2mm就能满足风洞测试的强度要求，如果做飞行样机，采用泡沫加碳纤维蒙皮的结构，整体重量可以控制在150g以内，配合常规的2S锂电池动力系统，续航时间能够比同尺寸的常规固定翼构型提升40%以上。翼尖位置的自然上翘弧度，相当于天然的翼梢小翼结构，不需要额外加装翼梢装置就能起到抑制翼尖涡的作用，减少了整机的零件数量，也降低了装配难度。在做结构装配时，翼身的分离面可以设置在翼根最大厚度位置，上下壳体的对接边有足够的宽度做粘接或者螺丝固定，内部的腔体可以根据设备安装需求做局部的筋位加强，不会破坏外部的气动曲面连续性。这类仿生结构的工程价值，从来都不是做一个形似的摆件，而是通过对自然演化最优结构的逆向重建，给工程设计提供经过自然验证的解决方案，很多时候工程师花费大量时间做参数优化得到的曲面结构，往往和生物经过亿万年演化形成的构型高度重合，直接基于真实点云重建的仿生模型做二次开发，能够大幅缩短前期的构型迭代周期，减少风洞仿真的次数，降低研发阶段的时间成本。
