垂直起降旋翼式概念无人飞行器结构

　　该结构面向小型垂直起降无人飞行器的方案验证，核心采用转子推进替代常规螺旋桨布局，可在狭小场地、舰船甲板、城市楼宇间完成短距或垂直起飞，适用于低空巡检、试验航拍、教学演示与新型旋翼气动构型研究。整机围绕左右对称的转子舱、中央机身和前后承力框架展开，转子舱类似船上福伊特施耐德螺旋桨的工作思路，通过旋转叶片产生矢量推力，使飞行器在悬停、低速过渡和前飞状态下都能较快调整升力方向。与普通外露螺旋桨相比，转子舱内叶片线速度更高，理论推进效率更好，同时叶片被舱体约束，气动干扰和噪声传播路径更集中，适合对起降空间和操纵响应有要求的低空场景。

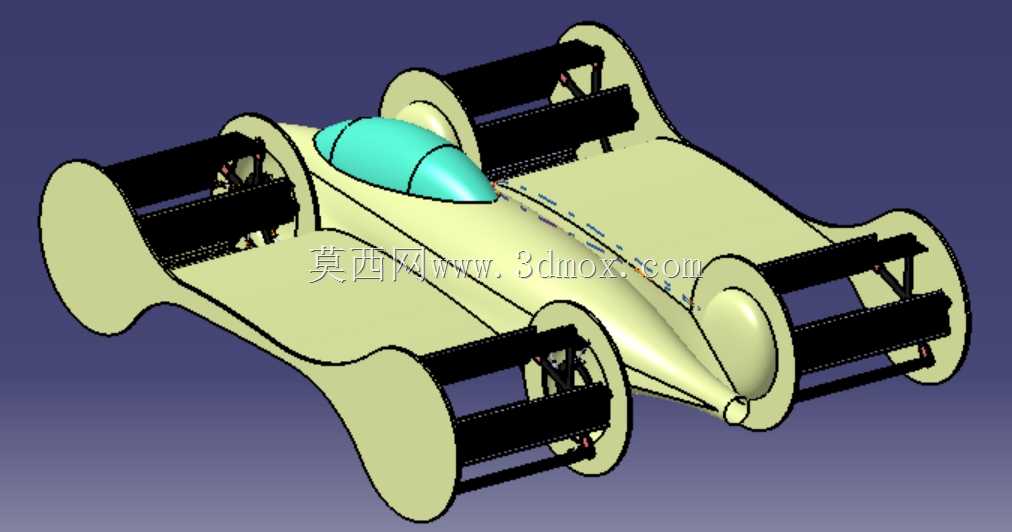

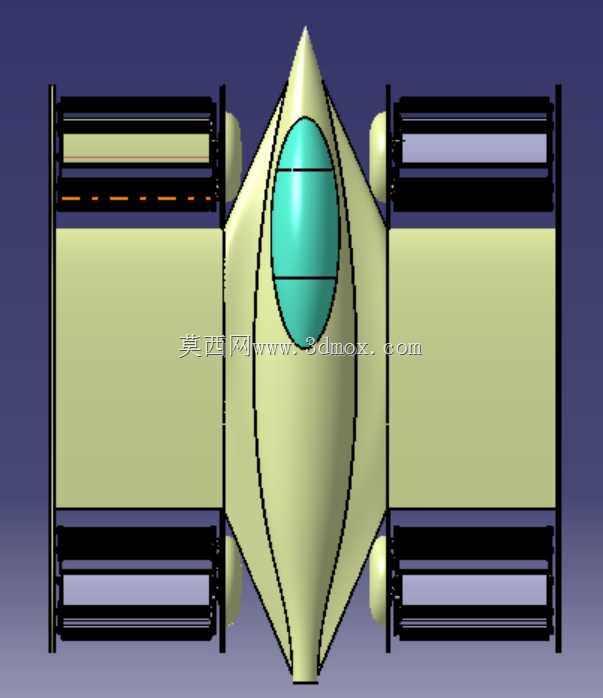

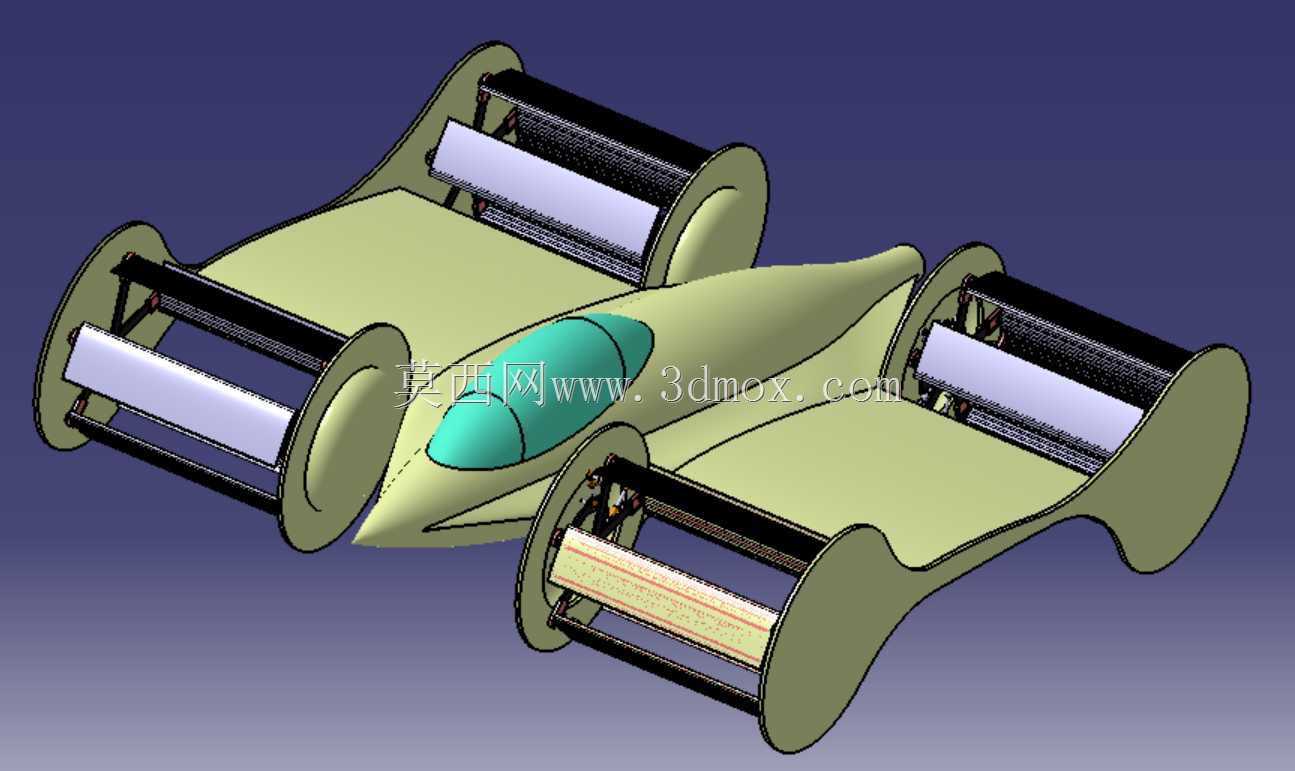

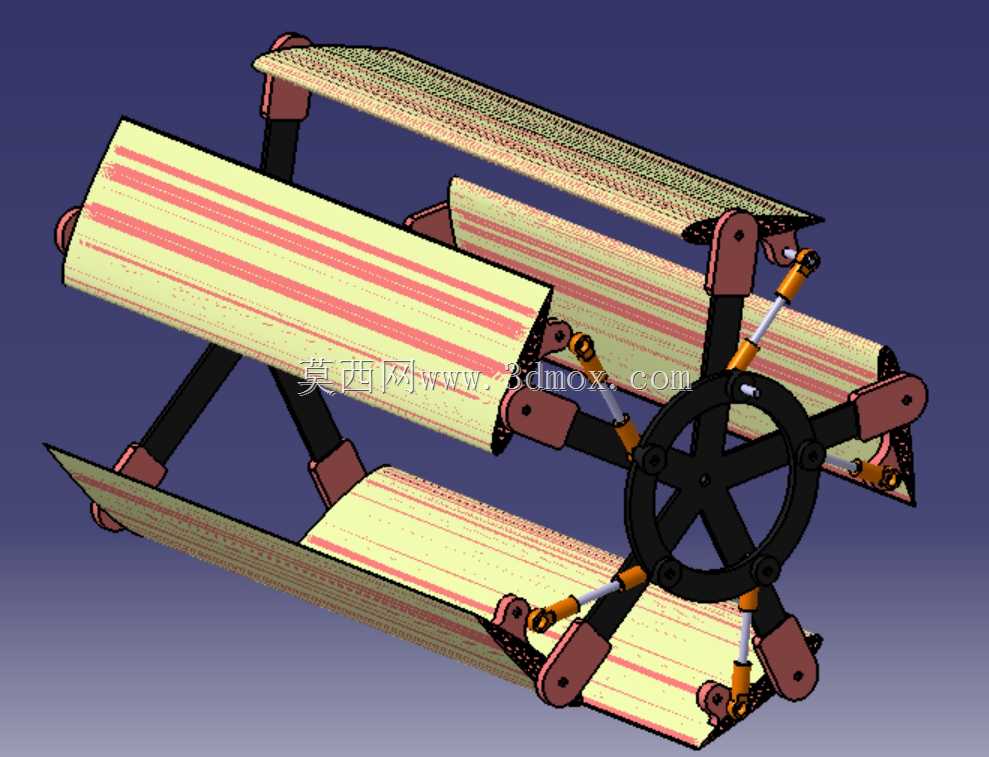

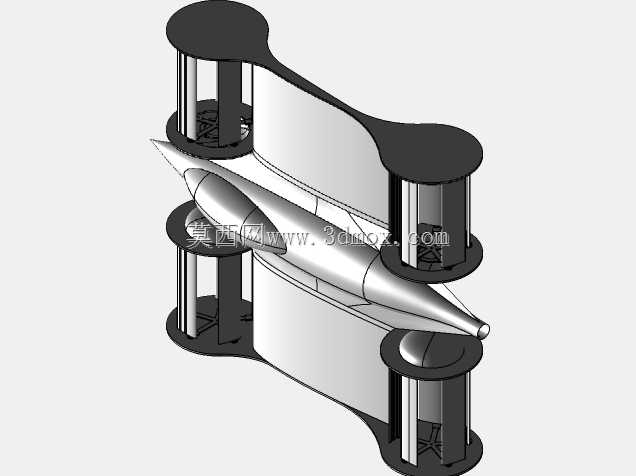

　　外形上，机身采用流线型狭长壳体，前部设置透明座舱罩区域，用于表达航电、载荷或观察舱位置；左右两侧各布置上下两组转子模块，形成四转子支撑格局。转子外舱为弧形罩板，内部叶片沿转轴周向排列，叶片翼型选用NACA0015对称翼型。该翼型在小型Cyclocopter类旋翼结构中较常见，厚度适中，升阻特性稳定，在周期变距和不同来流角度下不易出现明显失速，便于在概念阶段控制叶片加工与气动分析难度。转子舱并非完全封闭，前后方向保留气流通道，使叶片旋转时能够持续吸入和排出空气；舱板边缘做圆滑过渡，避免尖角造成局部涡流和应力集中。

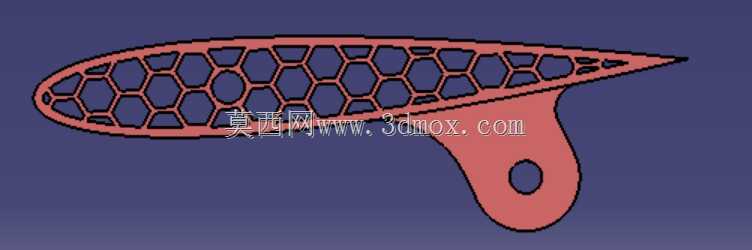

　　承力设计方面，转子主要载荷由碳纤维板构成的主结构板承担。碳纤维板沿机身纵向和转子舱横向组成框架，既负责传递转子推力，也限制左右舱体相对扭转。叶片可采用轻质增材制造方式成型，内部以六角形填充减轻质量，表面保持翼型连续；打印完成后需将轴承座、定位轴套等受力件嵌入或后置装配，保证旋转轴孔的同轴度。转子转轴附近设置固定轴承，轴承内孔与轴段配合，外侧通过轴承座锁定在碳纤维护板上。若采用小尺寸验证机，轴承可选用常见7mm孔径规格，便于采购和替换；金属管与连接件可借用钢筋混凝土工程中使用的紧固连接杆或汽车管路连接件，这类零件壁厚和螺纹强度通常优于普通玩具级连杆，适合承受旋翼周期振动。

　　安装边界上，四个转子舱围绕重心分布，设计时需使转子推力合力线尽量穿过整机重心附近，避免悬停时产生持续配平力矩。机身中央需要预留电池、飞控、电调、接收机和舵机的安装空间，电池位置应沿纵向可调，以便不同载荷下修正重心。转子叶片与舱体内壁之间必须保留均匀间隙，间隙过小会在振动和变形后发生擦碰，过大则会降低气流封闭效果。转轴两端轴承座应采用对称支撑，减少悬臂长度；碳板与金属管连接处不能只依赖胶层，需通过螺钉、夹紧块或贯穿螺栓形成机械约束。舵机拉杆、变距机构和线缆应沿框架内侧布置，避开转子旋转区域，并在弯折处预留维护余量。

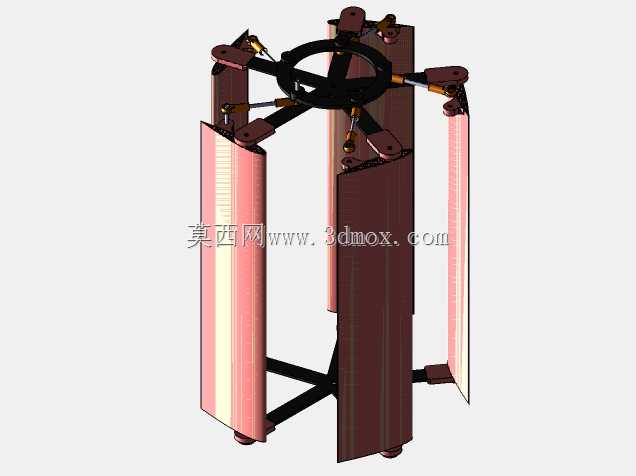

　　从建模思路看，结构表达重点不在复杂曲面装饰，而在转子舱、叶片阵列、承力框架和机身壳体之间的空间协调。曲面机身负责降低前飞阻力并提供设备安装腔，转子舱负责推力生成，碳纤维护板负责把分散载荷传回机身。建模时应先确定整机重心、转子轴线和机身对称面，再建立叶片旋转包络体，依据包络体反推舱体内壁和维护开口。叶片阵列需保证周向角度、翼型弦线和变距转轴一致，否则后续运动仿真会出现推力波动。机身与转子舱连接处应设置加强肋或夹持座，金属管穿过碳板处建议增加垫片，避免局部压溃。

　　实际使用中，这类飞行器更适合作为新型旋翼推进验证平台。它不需要传统直升机尾桨来抵消反扭矩，多个转子可通过差速和变距实现姿态控制；低速时推力方向改变直接，悬停和侧飞控制潜力较高。但其结构对叶片刚度、轴承同轴度、转子动平衡和舱体间隙十分敏感，工程化时还需补充叶片疲劳校核、碳板连接强度校核、舵机变距行程校核以及飞控配平策略。整体结构为航空爱好者、无人机方案设计和三维结构教学提供了一个完整的概念飞行器参考，能够清晰展示垂直起降转子推进系统与机身承力布局之间的关系。
