无人机挂载式光电吊舱结构设计

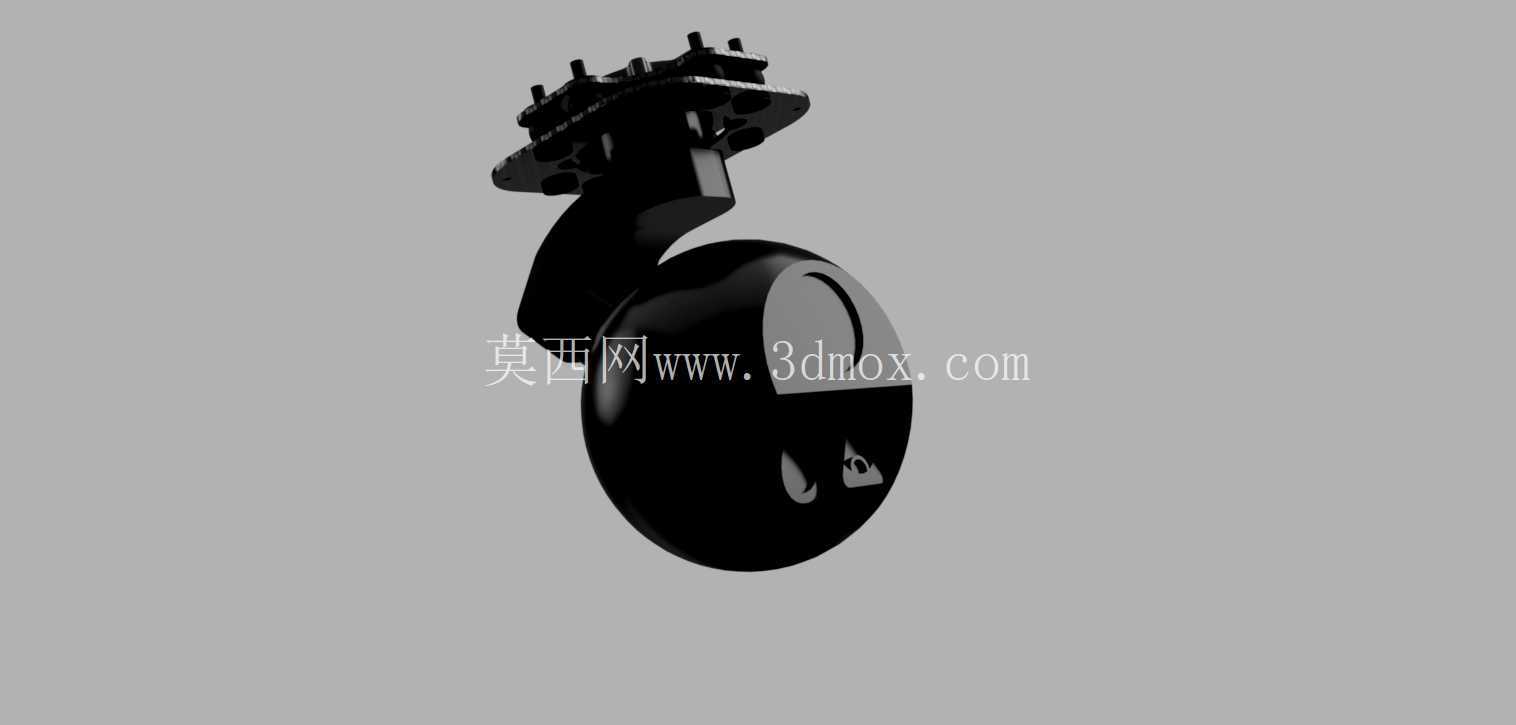

　　这款挂载式光电吊舱的结构设计，完全围绕小型工业无人机的实际作业需求展开，日常作业中常被用于电力巡线、林业火情监测、河道违建排查、应急救援现场侦查等场景，作为无人机的视觉采集核心部件，需要在飞行过程中保持视轴稳定，抵消机身姿态变化带来的画面抖动，同时预留足够的内部空间容纳成像模组、图传模块与减震组件。从结构布局来看，整体采用球头加弯臂的分体式设计，下部球形舱体为核心成像单元的容纳空间，球形曲面的外壳可以在舱体转动时最大限度降低风阻，减少高速飞行过程中气流对吊舱姿态的干扰，同时曲面外壳不会在转动过程中与上部挂载结构产生运动干涉。

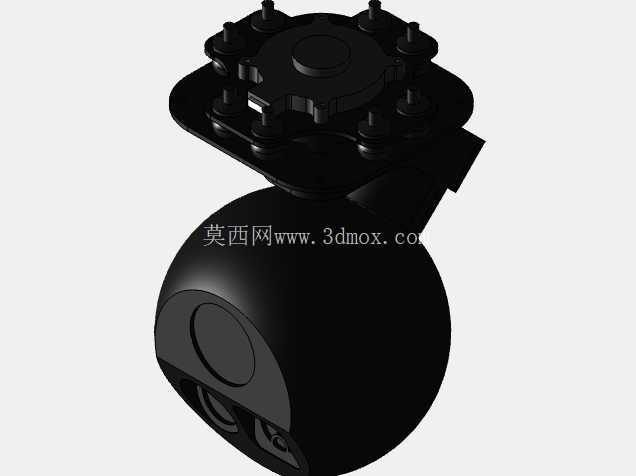

　　上部的安装法兰盘直接对接无人机机腹的挂载接口，法兰盘上预留的多组安装孔位适配主流工业无人机的挂载孔距，安装时不需要额外定制转接板，直接通过螺栓锁紧即可完成固定，法兰盘与弯臂之间设置有旋转轴系，可实现水平方向360度连续旋转，弯臂与球形舱体之间设置俯仰轴系，可实现正负90度的俯仰角度调整，两个轴系配合可以覆盖全向的视野范围，不存在观测死角。设计过程中严格遵循实际产品的尺寸边界，球形舱体的外径控制在合理范围内，不会因为体积过大遮挡无人机下方的避障传感器，同时整体重量控制在无人机挂载的载荷阈值内，不会过度消耗飞行续航。

　　视口位置的安装基准做了公差收紧处理，视口玻璃的安装平面与内部成像模组的安装面平行度控制在0.02mm以内，避免因为安装偏差导致画面出现畸变、虚焦等问题，视口周边的壳体做了加厚处理，应对低空飞行时可能遇到的树枝、浮尘碰撞，防止外壳变形挤压内部光学组件。弯臂部分采用流线型曲面设计，不是简单的直角折弯结构，飞行过程中气流可以顺着弯臂曲面顺滑流过，不会在吊舱后方形成乱流，减少飞行时的风噪与振动传导。内部的走线全部沿着弯臂的内部空腔布置，外部没有裸露的线材，避免飞行过程中线材被气流吹动剐蹭镜头，也防止线材老化断裂。

　　球形舱体的上下合壳接缝处做了止口设计，配合密封胶条可以达到日常防雨的等级，应对小雨天气下的作业需求，不会因为雨水渗入导致内部电路短路。安装法兰盘的接触面做了防滑纹理处理，螺栓锁紧后不会因为飞行振动出现松脱移位，法兰盘中心预留有线缆过孔，吊舱的供电与信号线可以通过过孔直接接入无人机的内部航电系统，不需要在机身额外开孔走线。在结构强度校核阶段，针对挂载部位做了过载仿真，能够承受无人机机动飞行时的最大过载，不会出现断裂脱落的情况。球形舱体的外壳做了哑光黑色的表面处理，减少阳光反射对成像画面的干扰，同时哑光表面不容易在户外作业时留下明显的指纹与污渍，日常维护只需要简单擦拭即可。整个结构的运动部件都预留了合理的装配间隙，不会因为低温环境下的零件冷缩出现转动卡滞，也不会因为间隙过大导致转动时出现虚位抖动。对于需要做二次开发的结构工程师来说，这个模型的安装基准、运动行程、外形边界都完全参照实际量产产品还原，可以直接导入到无人机整体装配模型中做挂载干涉检查，也可以基于这个结构做适配不同载荷的改型设计，比如替换成红外成像模组、激光测距模组时，只需要调整球形舱体内部的安装筋位，外部的挂载接口与轴系结构都可以通用，大幅缩短改型设计的周期。
