机载有线电池充电对接传输装置结构设计

这套机载有线充电对接结构，核心服务于编队飞行场景下的长航时电能补能需求，区别于传统地面充电、无线充电的技术路径，采用拖曳式滑翔对接体搭配有线传输的方案，解决长航时飞行中僚机或伴飞平台的电能补给痛点，尤其适配大电流高压传输的工况，从结构上规避无线充电的传输损耗、电磁干扰问题。

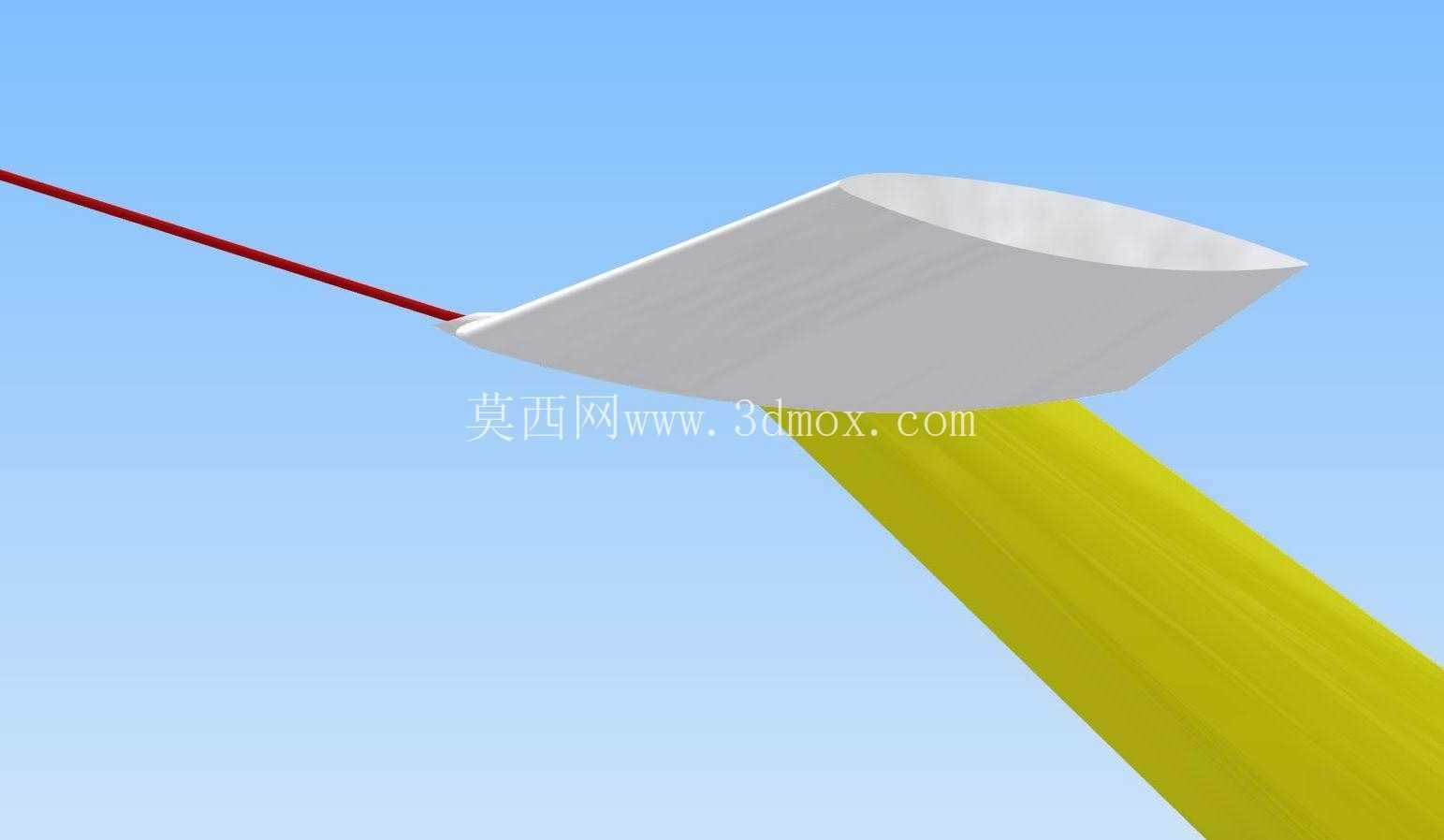

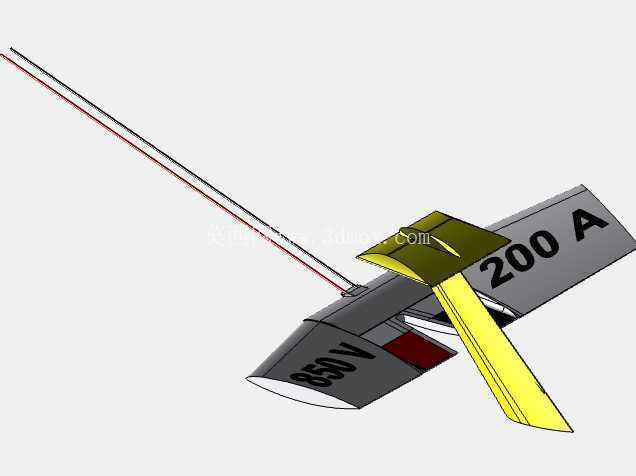

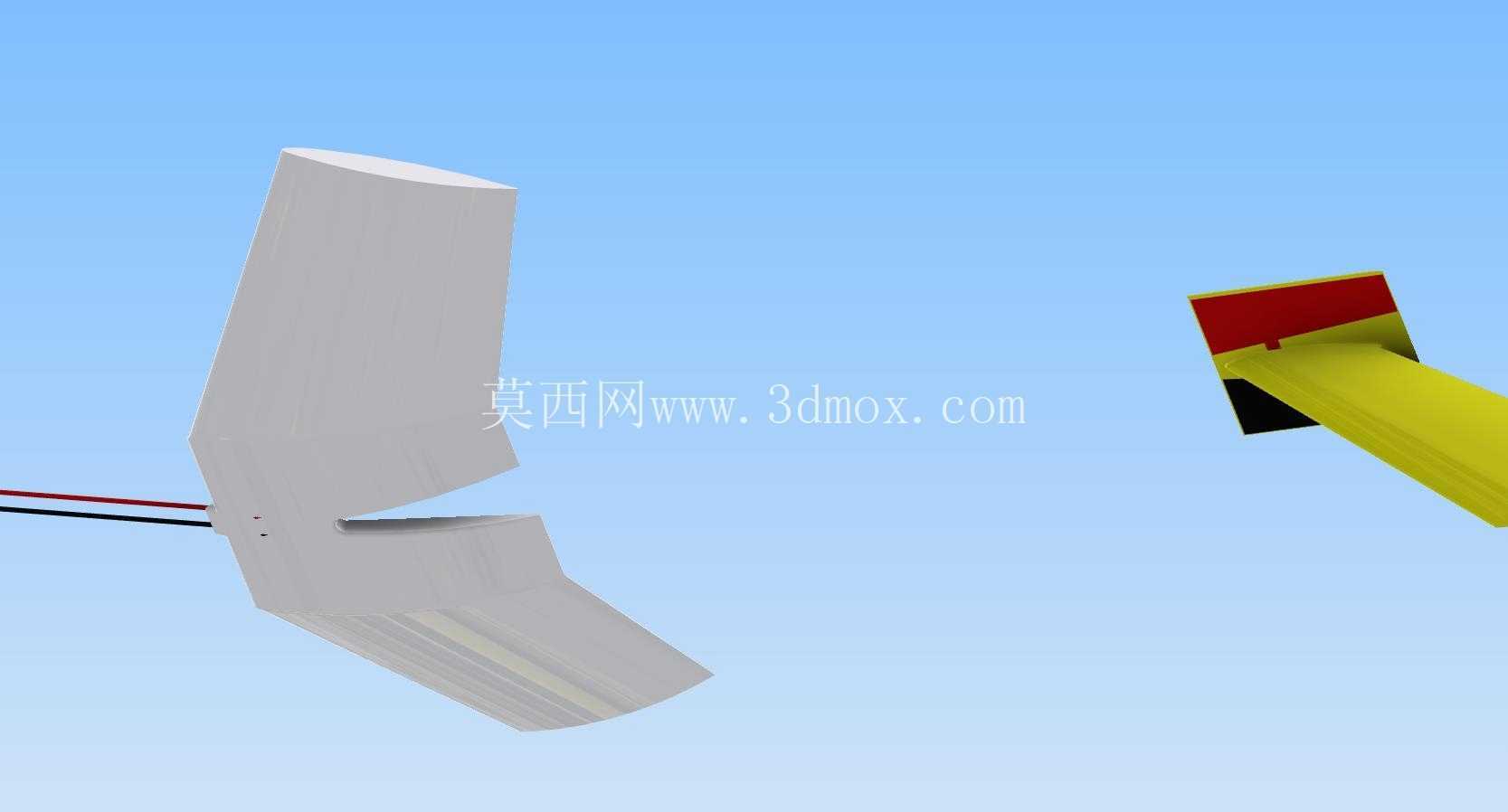

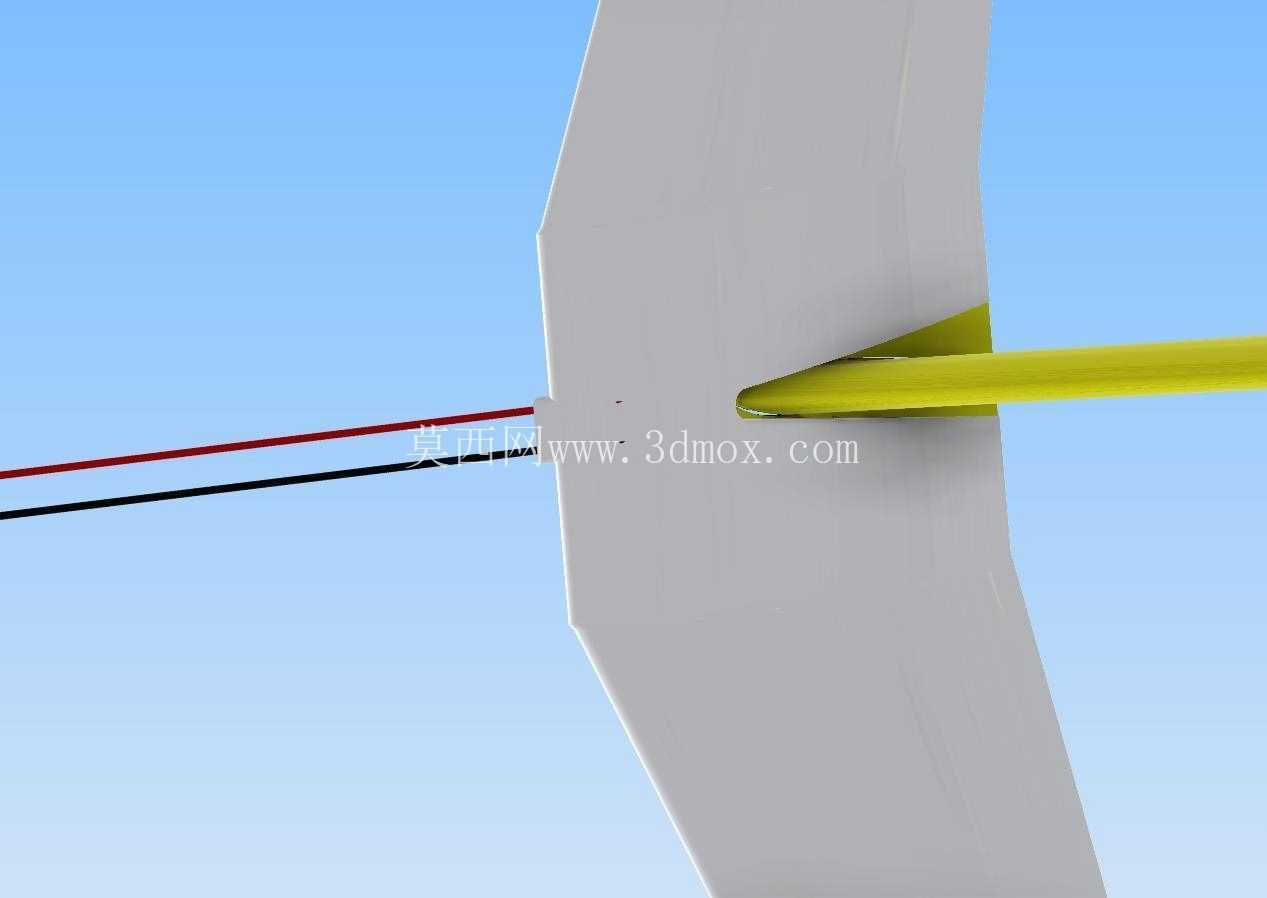

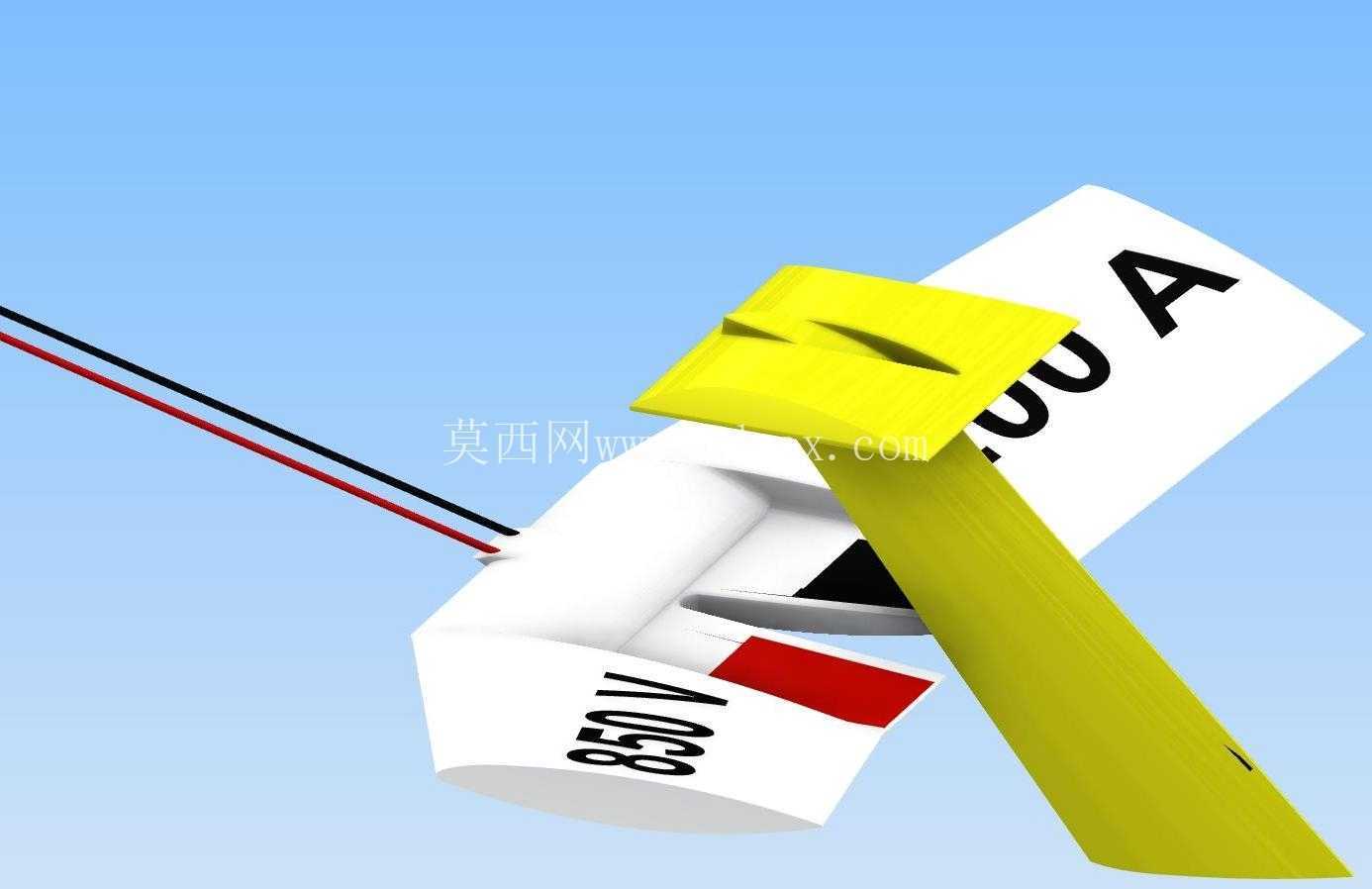

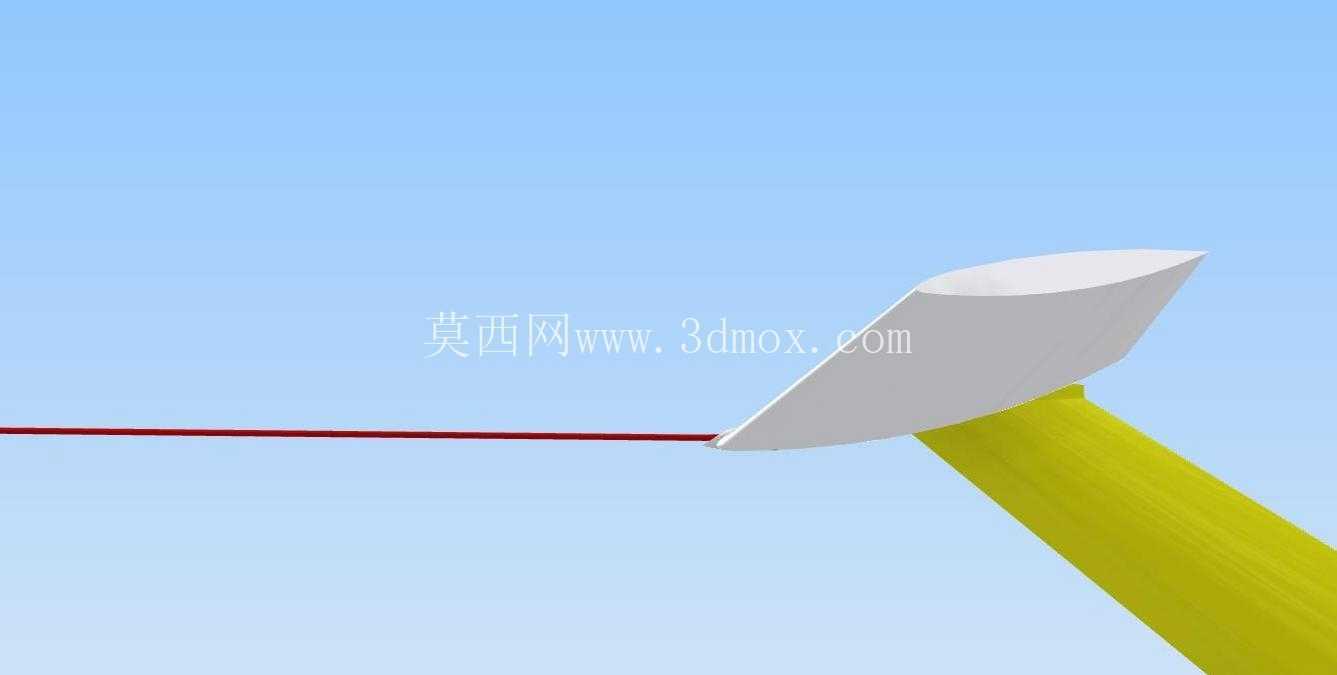

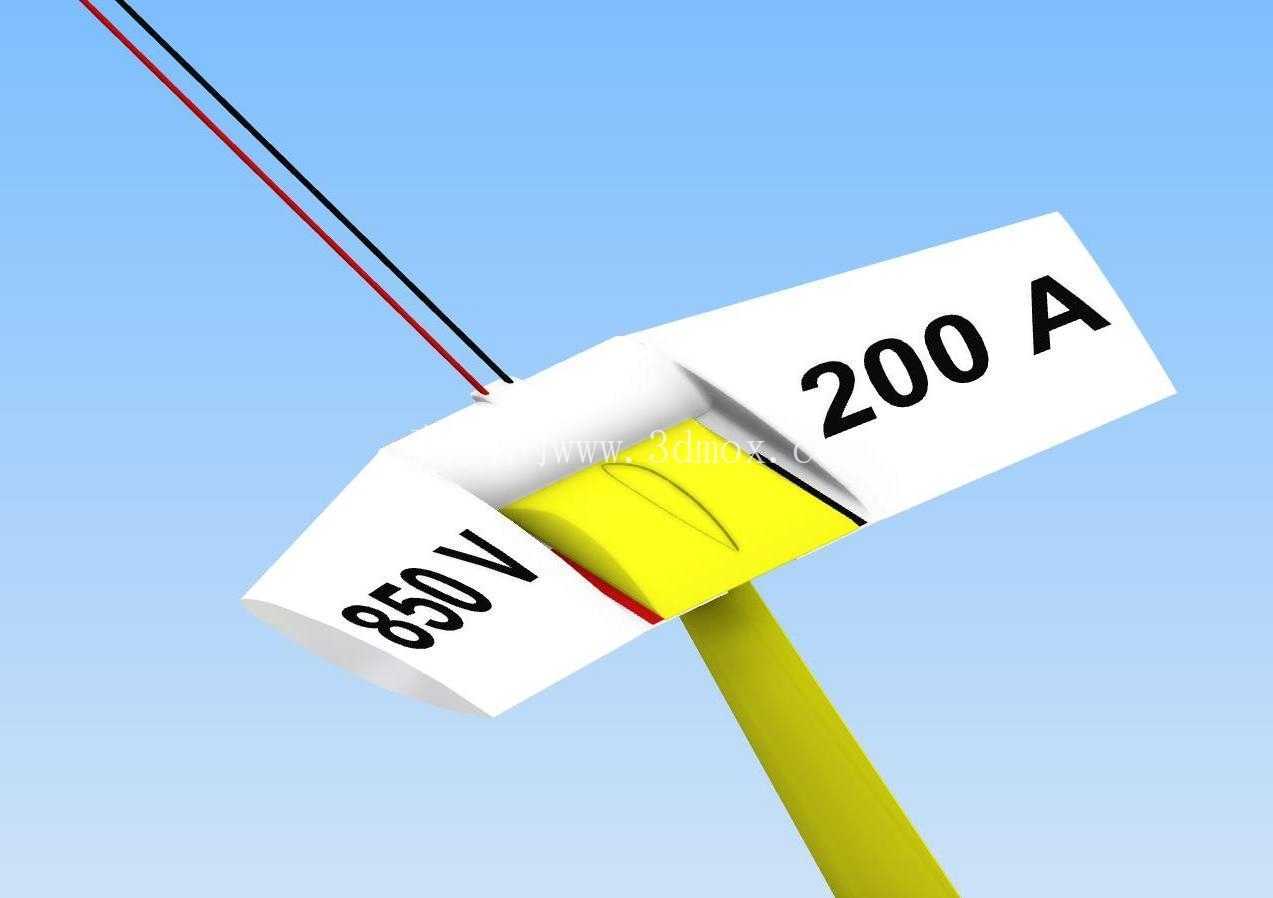

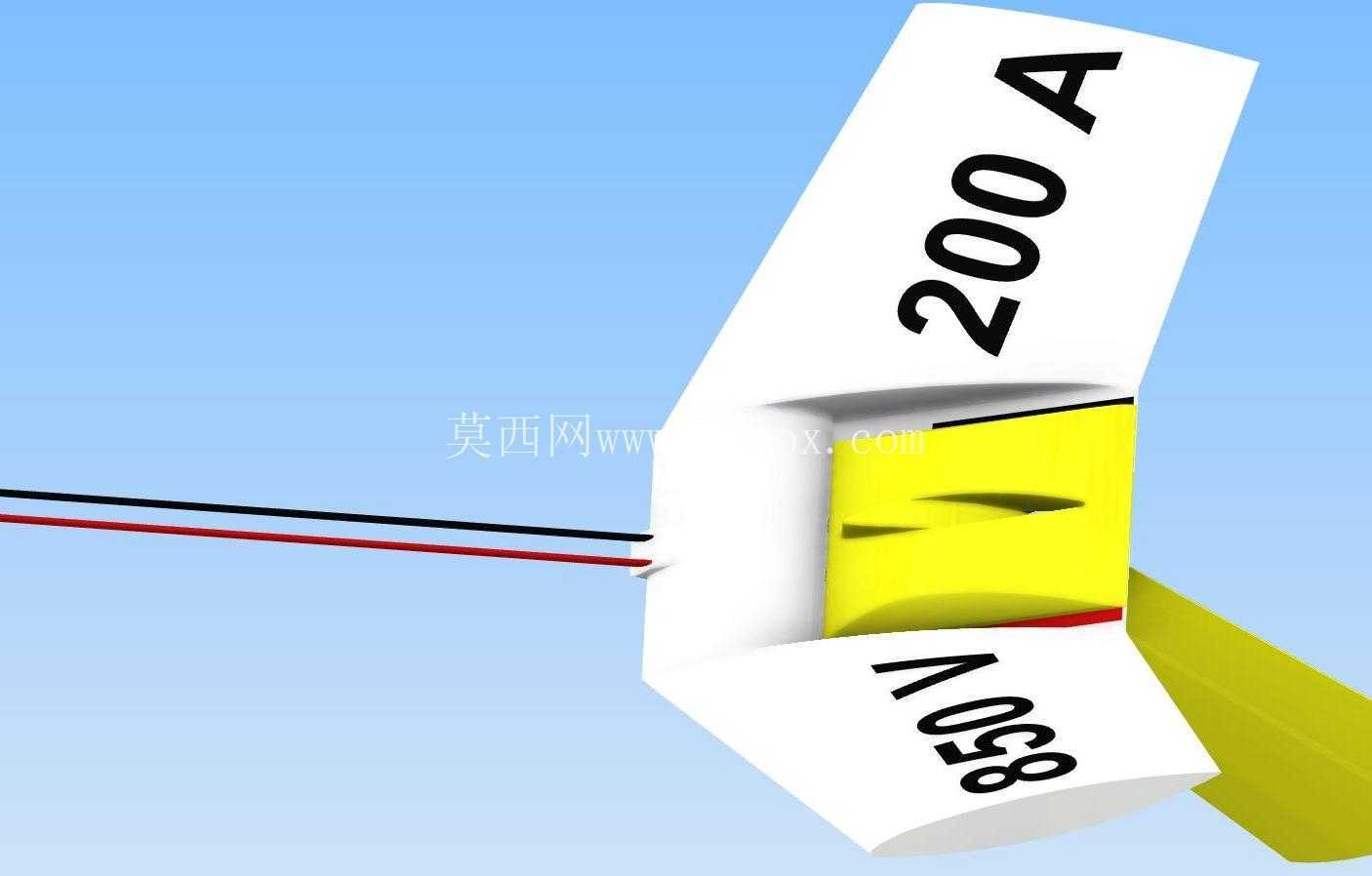

从实际作业逻辑来看，整套装置分为拖曳端与对接端两个核心部分，拖曳端由长机释放，通过高强度复合线缆拖曳在机身后方7至10米的气流稳定区，这个距离的选取经过气动测算，既避开长机尾部的紊流区，又能保证对接过程中有足够的操作冗余，不会因为距离过近导致两机发生碰撞风险。对接体本身采用小展弦比滑翔构型，自身具备气动自稳定能力，不需要额外的动力单元维持姿态，依靠自身翼面的气动配平，就能在拖曳状态下保持稳定的飞行姿态，接触极板设置在对接体的迎风面区域，极板的安装角度经过多轮气动仿真优化，当伴飞飞机从后方接近时，机载光学与电磁传感单元会实时捕捉对接体的位置参数，调整飞行姿态逐步靠近，当接触结构触碰到对接极板时，气流产生的正压力会将对接体牢牢压向伴飞飞机的受电接口，保证大电流传输过程中接触电阻稳定，不会因为气流扰动出现接触断开、拉弧的问题。

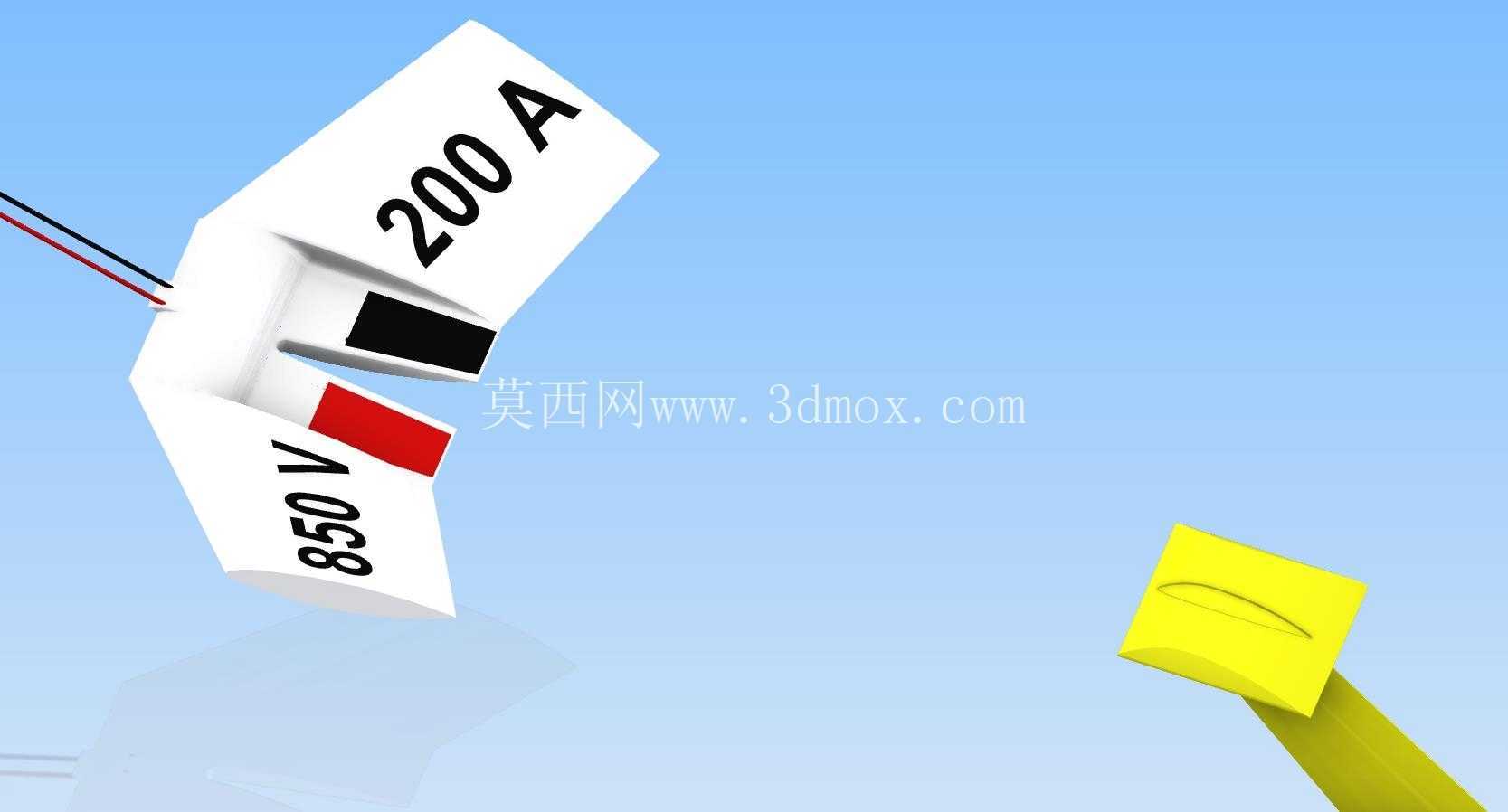

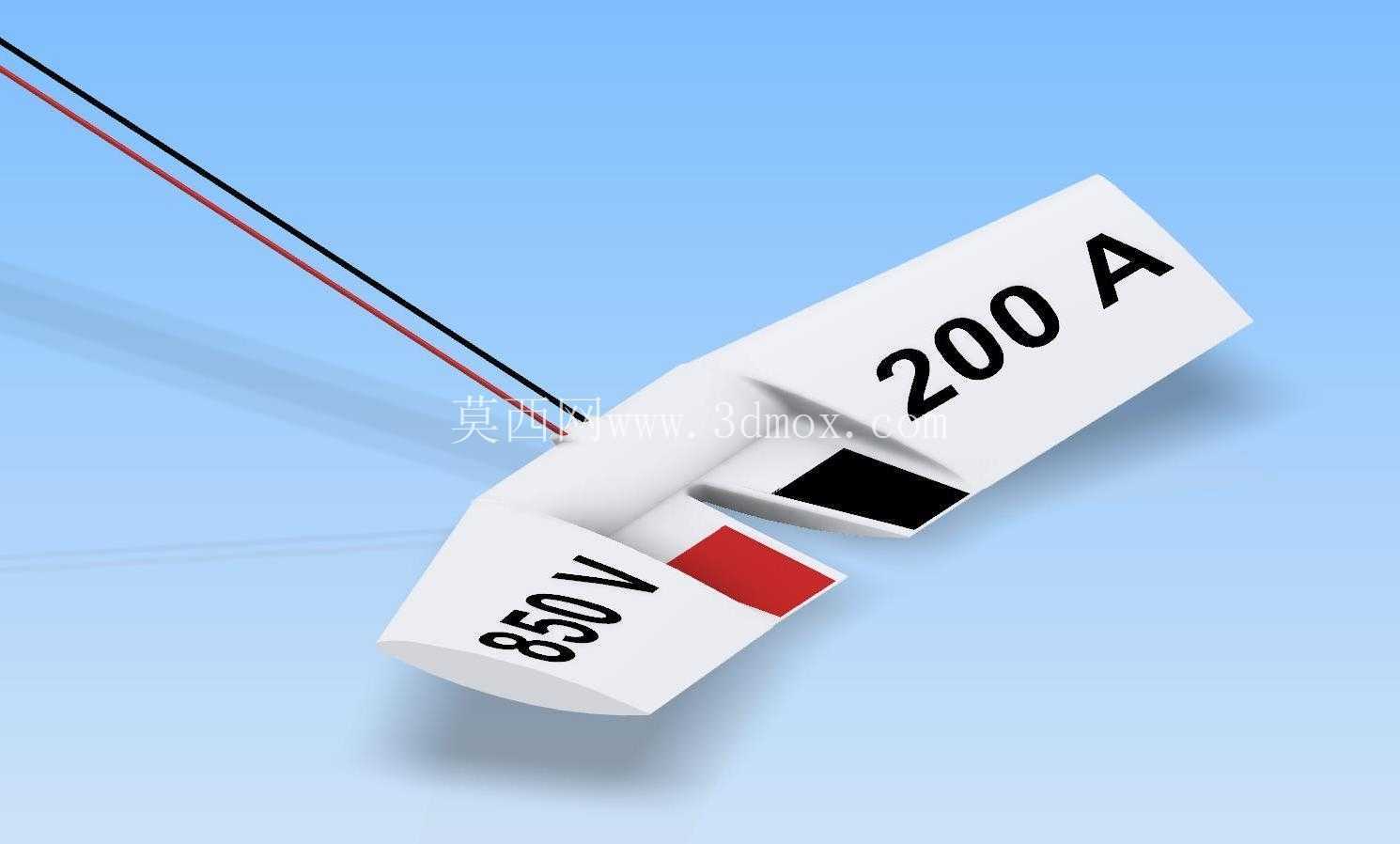

接触极板的载流截面按照850V电压、200A电流的传输参数设计，极板表面做了耐磨抗氧化处理，适配高空低气压、大温差的作业环境，线缆采用凯夫拉抗拉层包裹的高压动力线缆，既承担电能传输功能，又承担拖曳对接体的拉力载荷，避免额外设置拖曳钢索带来的重量冗余。当充电流程完成后，伴飞飞机只需小幅加大相对速度，对接体的接触极板会在气流作用下自动倾斜到负迎角状态，气动力会自动将对接结构从受电接口上脱开，不需要额外设置复杂的锁止释放机构，大幅降低结构复杂度与故障概率，脱开后长机通过线缆收放机构将对接体回收至机身舱内，完成整个补能流程。

在结构设计层面，对接体的外形做了大量气动优化，所有棱角处都做了流线型倒角处理，降低高速飞行下的空气阻力，整体重心配置在气动焦点前方，保证拖曳飞行时不会出现姿态发散、翻滚的问题，受电接口的接触端采用弹性浮动设计，能够抵消两机之间因为气流扰动产生的±150mm相对位移，保证接触压力始终维持在合理区间，既不会因为压力过大导致结构磨损加剧，也不会因为压力过小导致接触电阻过大发热。安装边界上，整套装置的收放机构可以集成在长机的尾部设备舱内，不需要对机身主体结构做大规模改装，对接体折叠后尺寸不超过常规机载副油箱的挂载尺寸，不会占用过多的机载设备安装空间，受电端可以集成在伴飞飞机的机头上方位置，不影响原有航电设备、雷达的安装布局。

这套结构的核心优势在于不需要对飞机的动力系统做大规模改动，就可以实现空中编队状态下的持续电能补给，对于长航时巡逻、跨区域长途飞行的场景来说，能够大幅降低对飞机自身电池容量的要求，间接提升有效载荷占比。在建模过程中，所有运动部件都做了干涉检查，线缆的弯曲半径、收放行程都按照实际机载设备的参数做了匹配，接触极板的压力分布、气动载荷都经过了多轮迭代验证，能够覆盖0.3到0.8马赫速度区间下的正常对接作业需求，极端气流扰动下也能保证接触稳定性，不会出现结构损坏的问题。
