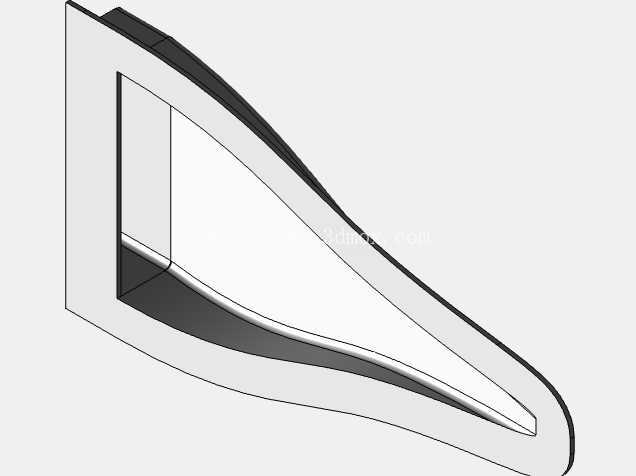

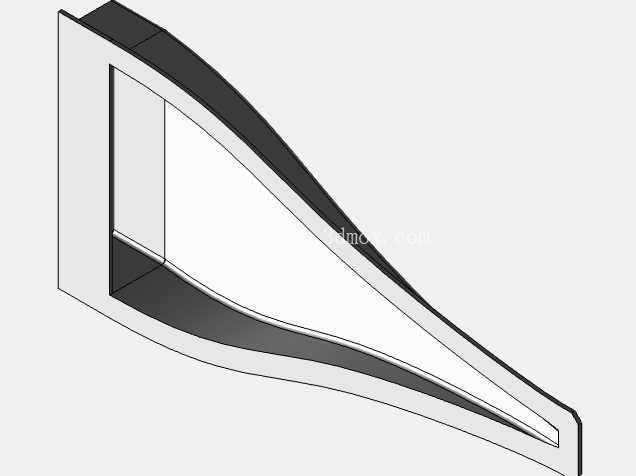

小型飞行器NACA进气冷却管道结构

　　从功能特性来看，该管道的型面完全遵循NACA埋入式进气道的气动设计逻辑，进气口前缘采用斜切式导流边，能够在飞行过程中利用蒙皮表面的附面层压差，将外部来流顺畅导入管道内部，同时避免附面层低能气流大量涌入进气道造成进气效率损失，管道内部的流道截面从进气口开始逐步平滑收缩，能够对进入的气流进行整流，降低气流在管道内的沿程阻力损失，保证出口位置的气流压力、流速均匀稳定，既可以为小型活塞发动机提供燃烧所需的进气，也可以引导气流直接掠过发动机缸头、电调、大功率航电模块的散热表面，带走设备工作产生的热量，避免设备在长时间工作过程中出现过热故障。这款NACA构型的进气管道，最初是针对小型固定翼飞行器的发动机舱冷却、航电设备通风需求设计的埋入式进气结构，在实际装机场景中，这类结构不需要额外突出机身蒙皮形成外置进气口，能最大程度降低机身表面的气动阻力，避免外置进气结构带来的紊流干扰，在小型无人机、轻型运动飞机、航模飞行器的机身结构设计中应用十分广泛。

　　在设计思路上，整个管道的安装贴合面完全匹配机身蒙皮的曲面弧度，安装时只需要在机身对应位置开出与进气口轮廓匹配的开孔，将管道的法兰边贴合在蒙皮内侧通过胶接或者小螺丝固定即可，不需要对机身主体结构做大规模的改动，也不会破坏机身外表面的气动连续性。管道的壁厚按照小型飞行器的轻量化设计要求设置，在保证结构刚度、不会在飞行气动力作用下产生形变的前提下，尽可能降低结构自重，不会给飞行器带来额外的重量负担。流道的型面设计全程做了顺滑过渡处理，没有出现直角、突变台阶这类容易引发气流分离的结构，能够有效降低气流在管道内部产生的气动噪声，同时减少紊流对进气效率的影响。

　　从安装边界来看，该管道的整体轮廓为贴合机身的楔形结构，最大外轮廓尺寸适配多数轻型飞行器、航模的机身侧面安装空间，进气口的前缘斜角经过气动优化，在不同飞行迎角下都能保持稳定的进气效率，不会因为飞行姿态的小幅变化出现进气量大幅波动的情况。管道出口端可以根据实际安装需求，对接发动机进气歧管，或者直接朝向需要散热的设备舱，不需要额外加装导流结构就可以实现气流的精准导向。在实际工程应用中，这类埋入式进气结构相比外置的进气斗，除了气动阻力更低之外，还不容易在起降、低空飞行过程中吸入地面的杂物、雨滴，能够降低异物进入进气道造成设备故障的概率，同时埋入式的结构也不容易在轻微碰撞、擦挂过程中出现结构损坏，日常维护的成本更低。

　　针对小型飞行器的使用场景，该管道的结构设计还考虑了不同飞行速度下的进气适配性，流道的收缩比经过多轮气动校核，在低速巡航、高速飞行的工况下都能保证足够的进气量，不会出现高速下进气阻力陡增、低速下进气量不足的问题。管道的安装法兰边预留了均匀的安装孔位，安装时可以根据机身蒙皮的实际厚度调整固定方式，不管是复合材料蒙皮还是薄金属蒙皮都能实现可靠固定，固定后管道与蒙皮的贴合面可以通过密封胶做填缝处理，避免出现缝隙漏气影响进气效率的问题。在结构细节上，管道的进气口边缘做了小圆角过渡，避免尖锐边缘在气流长期冲刷下出现结构疲劳，同时也能减少边缘位置产生的气流涡流，进一步提升进气的平顺性。整个流道的内表面光滑度要求较高，建模过程中所有曲面都做了曲率连续处理，实际加工时不管是采用3D打印还是复合材料铺层成型，都能保证内表面的顺滑度，减少气流的沿程摩擦损失。
