四旋翼航拍巡检无人机整机结构设计

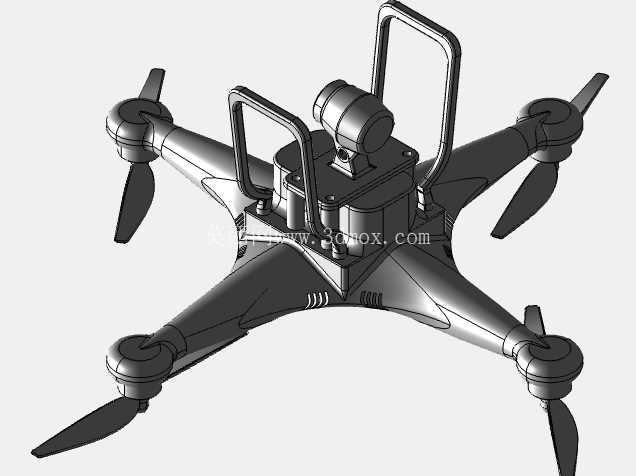

这款四旋翼飞行器的结构设计，核心围绕低空作业场景的实际使用需求展开，在日常的电力线路巡检、农林植保作业前期测绘、小型场地航拍测绘、应急场景空中探查等场景中，这类结构的飞行器都能适配对应的载荷挂载需求。从结构布局来看，采用经典的X型四旋翼排布，四个机臂从中心主机身向外对称延伸，机臂末端的电机安装座预留了标准的电机固定孔位，能够适配常用规格的无刷电机安装，旋翼旋转形成的动力圈直径控制在常规便携作业无人机的尺寸区间内，既保证了单旋翼产生的升力冗余，也不会让整机横向尺寸过大导致收纳、转场不便。

中心机身部分采用上下分层的结构设计，下层为核心承载框架，预留了飞控模块、电源模块、电调组件的安装腔位，各个腔位之间设置有走线槽，能够规整布置供电与信号线路，避免飞行过程中线路晃动干扰飞控传感器的工作精度；上层设置有可折叠的防护提手结构，既可以在地面搬运时作为手持受力点，也能在飞行器意外坠落时对顶部搭载的载荷形成一定的防护缓冲，避免载荷直接撞击硬质地面造成损坏。机身前部预留的云台安装位，采用了标准的挂载接口，能够适配两轴或三轴增稳云台，搭载可见光相机、红外热成像仪等不同类型的任务载荷，安装位周边预留了减震球的安装孔位，可通过硅胶减震球过滤机身旋翼转动产生的高频振动，保证载荷采集的画面清晰度。

机臂与中心机身的连接位置做了加强筋结构处理，能够抵消飞行过程中旋翼转动产生的交变力矩，避免长期飞行后机臂连接位置出现疲劳裂纹；机臂本身采用中空结构设计，既可以减轻整机的自重，提升有效载荷的承载上限，也能将电机与电调之间的供电线路内置在机臂空腔内，减少外露线路带来的风阻，同时避免户外作业时树枝、线缆等外物勾挂外露线路造成飞行故障。机身底部预留了起落架的安装接口，可根据作业场景选配固定式起落架或者可收放式起落架，固定式起落架结构简单可靠性高，适合日常巡检、航拍等常规场景使用，可收放式起落架能够在飞行过程中收起，避免遮挡360度全景相机的拍摄视野，适配全景测绘类的作业需求。

从安装边界来看，整机中心机身的长宽尺寸控制在合理范围内，搭配常规容量的动力电池时，整机起飞重量处于中小型多旋翼飞行器的区间内，对起降场地的要求较低，不需要专用的起降跑道，在平整的硬质地面、车顶平台甚至小型舰船的甲板上都能完成起降作业。机身各个部件的连接位置均采用快拆结构设计，机臂与中心机身、云台与挂载位、电池与机身供电接口都可以在无额外专用工具的情况下完成拆装，方便外出作业时快速拆分收纳，转场到作业点后能够快速组装完成起飞准备。结构设计过程中也充分考虑了动平衡匹配，四个机臂的重量、长度完全对称，电机安装座的平面度公差控制在合理范围内，避免旋翼转动时因为安装面不平整产生额外的振动，降低飞控的姿态修正负担，提升飞行过程的稳定性，在四级左右的风力环境下依然能够保持稳定的悬停精度，满足低空作业的姿态控制要求。

机身表面的结构设计也兼顾了户外作业的防护需求，各个模块的安装腔位都设置有对应的盖板，盖板接缝处预留了密封胶条的安装槽，能够在小雨天气下阻挡雨水渗入机身内部，避免电路模块遇水短路，拓展了飞行器可适应的作业天气范围。机身顶部的提手结构做了圆弧过渡处理，没有尖锐的棱角，搬运过程中不会划伤操作人员，提手的承重能力经过结构校核，能够承受整机满挂载状态下的重量，不会出现提手断裂导致设备跌落的情况。各个旋翼的下方没有突出的结构件，避免旋翼转动时气流被结构件干扰产生紊流，影响升力效率，同时也减少了紊流带来的额外飞行噪音。
