直列四缸活塞曲柄连杆动力总成结构

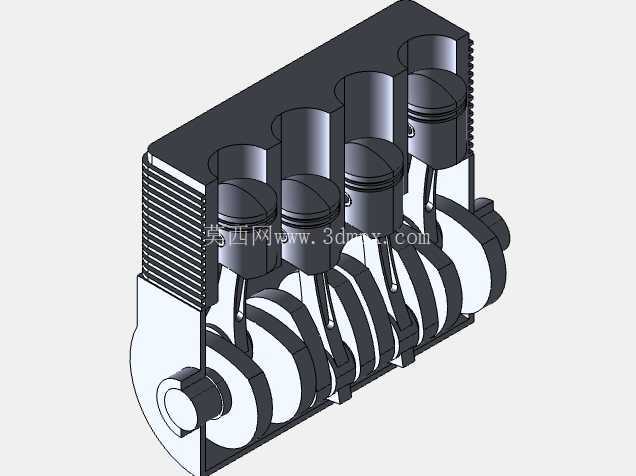

这套直列四缸活塞组件的三维结构，核心面向小排量内燃动力设备的结构设计参考场景，覆盖通用小型动力机具、轻型代步设备、固定式小型发电单元的动力端结构选型需求。日常工程场景中，这类四缸布局的活塞曲柄结构，是四冲程内燃动力实现热能到旋转机械能转换的核心载体，四个活塞沿曲轴轴向等距排布，相比单缸、双缸结构，动力输出的平顺性有本质提升，曲轴每旋转720度即可完成四个气缸的完整做功循环，动力输出的扭矩波动幅度可控制在单缸结构的15%以内，能大幅降低动力端的振动传导，减少配套设备的减震结构设计压力。

从功能特性来看，这套结构完整还原了活塞、连杆、曲轴、气缸套的配合关系：活塞头部预留了活塞环的安装槽位，可对应布置气环与油环，实现燃烧室的密封与缸壁润滑油的刮除，避免烧机油与缸压泄漏问题；连杆采用小头随活塞销往复、大头随曲轴轴颈旋转的铰接结构，两端的轴瓦安装位可直接适配标准轴瓦零件，保证高速往复运动下的耐磨性能；曲轴采用整体式锻造结构的形态还原，四个曲柄销按照1-3-4-2的做功顺序错开180度排布，平衡块与曲柄臂一体成型，可抵消活塞往复运动产生的一阶、二阶惯性力，无需额外加装平衡轴即可满足3000-6000转常用转速区间的动平衡要求。

设计思路上，这套结构优先保证了各运动部件的干涉避让：活塞处于上止点时，活塞顶部与气缸套上端面预留了合理的燃烧室余隙，既避免活塞碰撞气门或缸盖，又能保证压缩比处于合理区间；连杆摆动过程中，杆身与气缸套下沿、曲轴箱内壁预留了足够的安全间隙，即使在最大侧推力工况下也不会出现磕碰；曲轴主轴颈的支撑位按照全支撑结构布置，每个曲柄销两侧都设置主轴颈支撑，可大幅降低曲轴工作时的弯曲挠度，提升高转速下的结构可靠性。气缸体外壁设计了散热鳍片结构，对应风冷式动力的散热需求，鳍片的间距与高度经过匹配，可保证行驶或自带风扇送风时，气流能顺利带走缸体工作产生的热量，避免活塞过热膨胀卡滞。

从安装边界来看，这套结构的气缸体采用直列排布，整体宽度仅为单缸的1.2倍左右，轴向长度可适配多数小型动力舱的布置空间，曲轴两端分别预留了动力输出端与飞轮、正时机构的安装位，输出端的轴径、键槽尺寸可直接匹配通用离合器或变速箱输入轴的连接标准；气缸体下端的曲轴箱结合面预留了螺栓安装孔位，可与油底壳、曲轴箱盖实现密封连接，缸套内壁的尺寸精度按照IT7级公差设计，可保证活塞环与缸壁的配合间隙处于合理范围，既不会因间隙过大导致缸压不足，也不会因间隙过小导致热态下活塞卡滞。

实际工程应用中，这类结构的建模还原可帮助设计人员快速验证活塞运动行程与曲轴转角的对应关系，核对配气相位、点火正时的匹配逻辑，也可作为教学演示模型，直观展示四冲程内燃机进气、压缩、做功、排气四个冲程中，活塞往复运动与曲轴旋转运动的转换过程，避免纯二维图纸理解偏差导致的设计错误。建模过程中对各部件的配合公差、运动间隙的还原，也能为后续的工程图输出、零件加工提供直接的参考依据，减少前期设计阶段的校核工作量。
