无人机铰接安装支座结构设计

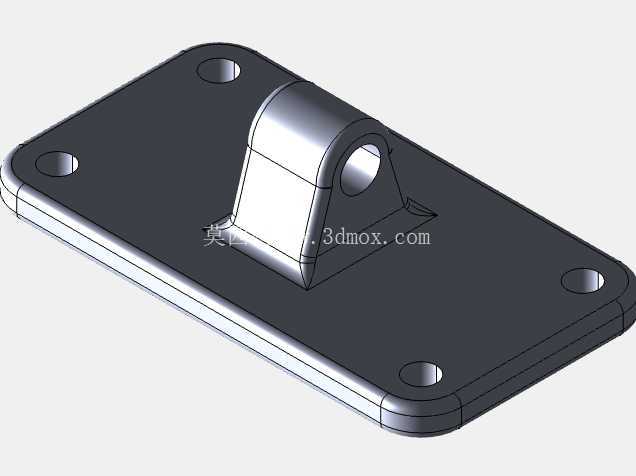

　　该零件为无人机机身与外部挂载、或机臂与机身主体之间的铰接连接支座，属于无人机结构系统中的受力承载零件，主要应用于多旋翼、垂直起降固定翼类无人机的结构连接节点，承担铰接部位的载荷传递、转动自由度约束以及安装定位功能。从结构形态来看，零件主体由矩形安装底板与垂直立板上的铰接耳筒两部分构成，底板四个角位设置沉头安装孔，用于通过紧固件将整个支座固定在无人机机身的碳纤维安装板或者金属承力框架上，沉孔设计可以让紧固件头部完全沉入板面以下，避免突出的钉头干涉其他部件的安装，同时保证安装面的平整度，减少装配应力集中。

　　底板边缘做了圆角过渡处理，既可以避免锐边在装配过程中划伤操作人员、割损线缆或其他复合材料构件，也能在压铸成型过程中改善金属液的流动填充性能，减少边角位置的冷隔、缺料缺陷，同时降低零件热处理以及使用过程中的应力集中风险，提升零件的疲劳强度。立板与底板之间设置了三角形加强筋结构，从底板表面延伸至铰接耳筒的下部两侧，这种加强结构可以在不显著增加零件整体重量的前提下，大幅提升立板与底板连接位置的抗弯、抗扭刚度，避免无人机在起降、机动飞行过程中，铰接部位承受交变载荷时出现立板弯折、焊缝（或压铸结合面）开裂的问题。

　　铰接耳筒为同轴通孔结构，孔的内壁加工精度直接决定了铰接销轴的装配间隙，设计时需要根据铰接转动的频次、载荷大小选择合适的配合公差，如果是需要频繁相对转动的铰接节点，孔内还需要预留镶嵌轴套或者轴承的安装空间，降低转动过程中的磨损，延长结构的维护周期；如果是仅作为装配定位、不需要相对转动的连接节点，则可以适当放宽孔的公差要求，降低加工成本。从安装边界来看，底板的长宽尺寸决定了该支座的安装适配范围，四个安装孔的孔位间距需要与机身安装面上的预置孔位完全匹配，设计时需要严格控制孔位的位置度公差，避免装配时出现孔位错位导致强行装配产生内应力，影响飞行过程中的结构稳定性。

　　铰接耳筒的中心高度是整个零件的核心装配尺寸，这个尺寸直接决定了铰接部件的安装高度位置，影响后续连杆、机臂或者挂载部件的运动轨迹，设计时需要结合整个铰接机构的运动包络进行尺寸校核，避免运动过程中出现部件干涉。作为压铸成型的零件，设计过程中充分考虑了压铸工艺的成型特性：所有壁面保持均匀的壁厚，避免局部壁厚过厚产生缩孔、缩松缺陷，同时设置了合理的拔模斜度，方便零件成型后从模具中顺利脱出，减少顶针位置的顶白、变形问题。零件的铰接孔位置与底板安装面的垂直度、平行度等形位公差，需要结合实际使用场景设定合理的精度要求，过高的精度会大幅提升压铸后的二次加工成本，过低的精度则会导致装配后铰接部件转动卡滞、连接松动。在实际无人机应用场景中，这类铰接支座往往承受起飞降落阶段的冲击载荷、飞行过程中的气动交变载荷以及机动动作时的惯性载荷，因此结构设计时在受力路径上做了连续的材料分布优化，让载荷可以从铰接耳筒通过加强筋顺畅传递到底板的四个安装点，避免出现局部应力集中导致的结构失效。同时零件整体结构紧凑，在满足承载要求的前提下尽可能去除非受力区域的材料，控制零件自身重量，契合无人机结构设计轻量化的核心需求，减少不必要的载荷消耗，提升无人机的有效载荷能力与续航表现。
