航模用外转子无刷动力电机结构设计

在航模固定翼、小型无人机动力系统的选型与结构适配环节，动力电机的安装匹配度直接决定整机的动力输出效率与飞行可靠性，这款适配32级动力规格的外转子电机，正是针对轻量级固定翼航模、小型多旋翼试验平台的动力需求设计的组件结构。从实际应用场景来看，这类电机主要承担航模飞行过程中的螺旋桨驱动任务，需要在高转速工况下保持足够的扭矩输出，同时兼顾轻量化设计要求，避免额外增加整机的起飞重量，影响航模的续航与机动性能。

从功能特性上看，该电机采用外转子结构设计，转子外壳直接随输出轴转动，相比同规格内转子电机能够输出更大的扭矩，可直接适配对应尺寸的螺旋桨，无需额外搭配减速齿轮组，减少了动力传递环节的能量损耗，也降低了传动结构的故障概率。电机本体集成了绕组散热结构，在持续大油门输出的工况下，能够通过转子转动带动的气流快速带走绕组产生的热量，避免长时间高温运行导致的磁钢退磁、绕组绝缘层老化问题，提升动力系统的连续工作稳定性。

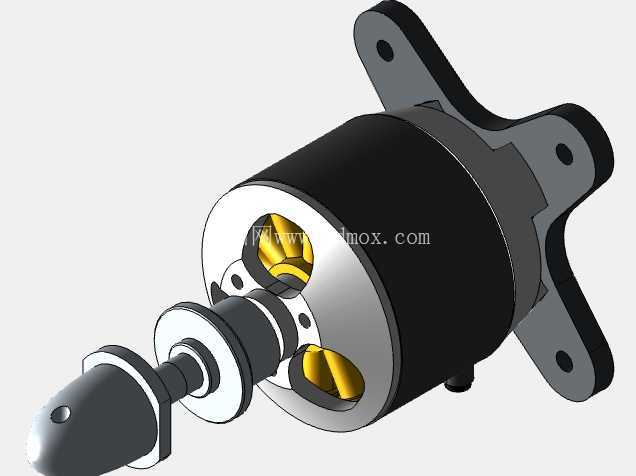

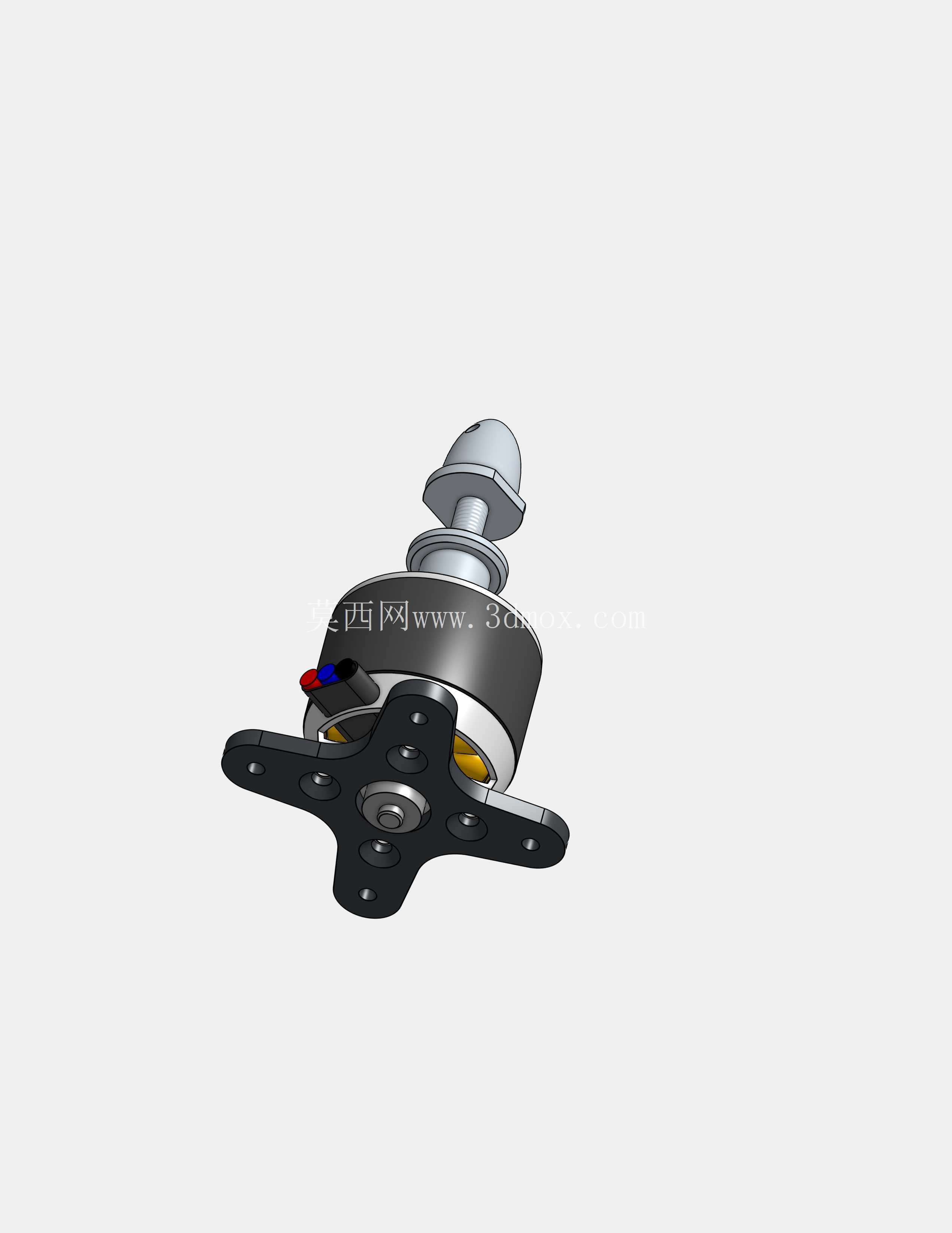

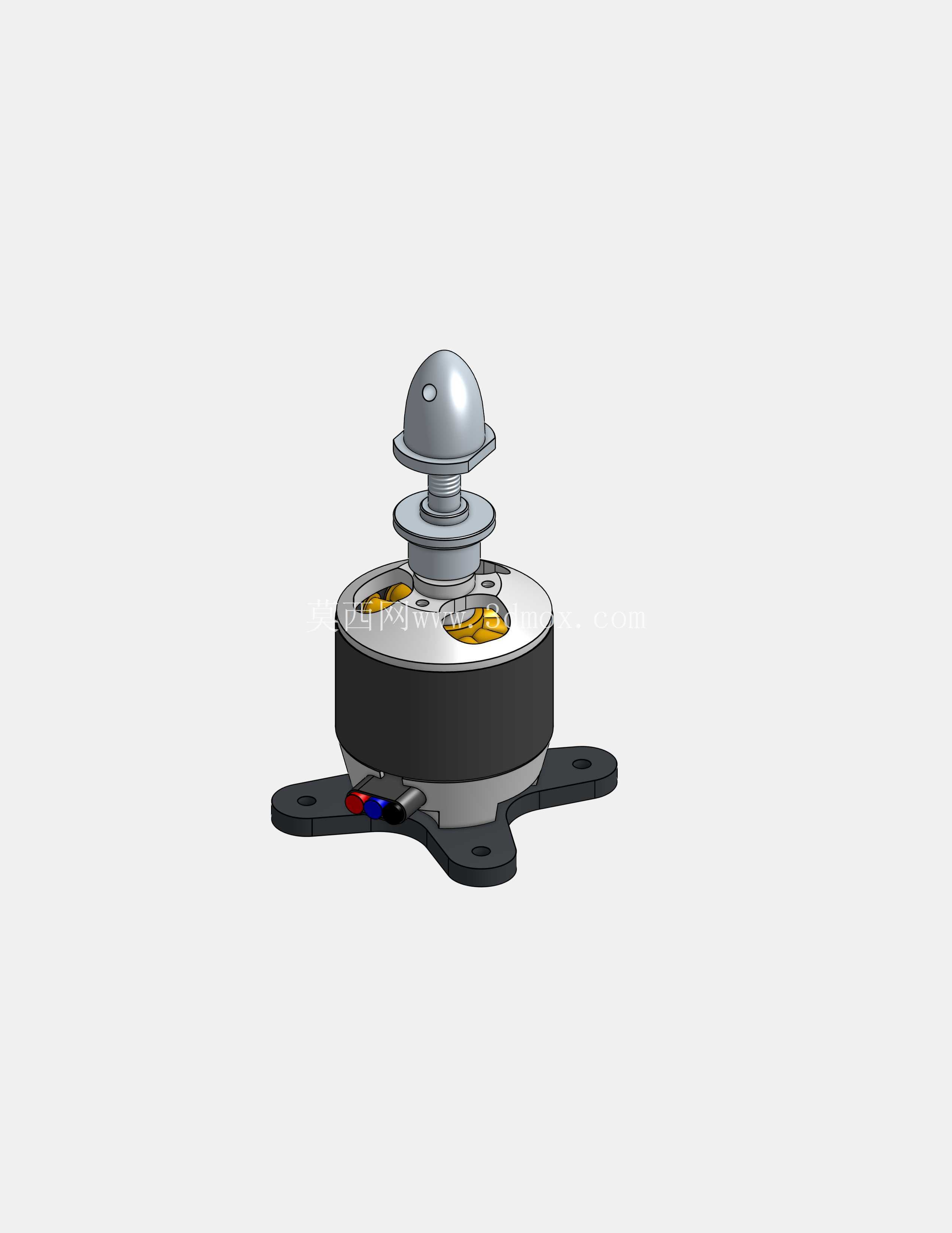

设计思路上，这款电机没有采用复杂的一体化成型外壳，而是将定子固定座、安装法兰、转子输出轴、螺旋桨安装座做了模块化拆分，每个部件的配合公差都预留了合理的装配间隙，既方便生产环节的零件加工与组装，也便于后期使用过程中的易损件更换。电机底部的十字安装板是结构设计的核心适配部分，四个安装孔的孔位间距按照航模机身标准安装位尺寸设计，能够直接匹配多数轻木固定翼、泡沫机的电机座安装孔位，不需要用户额外打孔改装，降低了装机的适配难度。安装板与电机定子底座之间采用定位止口配合，能够保证电机输出轴与机身轴线的同轴度，避免高速转动时出现偏心震动，影响飞行稳定性。

从安装边界尺寸来看，电机本体的径向尺寸控制在适配32级动力的常规范围内，不会因为直径过大遮挡航模机头的进气散热通道，轴向长度也做了紧凑化设计，在保证绕组与磁钢有效配合长度的前提下，尽可能缩短电机整体的轴向尺寸，减少整机机头部分的长度占比，优化航模的重心布局。顶部的螺旋桨安装座采用台阶式定位结构，能够适配不同孔径的螺旋桨安装孔，安装座顶端的锁紧螺帽采用防松设计，在电机高速正反转切换、急加速急减速的工况下，也不会出现螺帽松动导致螺旋桨脱落的问题。电机出线端的接线柱做了绝缘防护处理，避免装机过程中接线与金属安装板接触造成短路，同时预留了足够的线长余量，方便用户根据电调的安装位置调整走线方向，避免走线干涉转动部件。

在实际装机使用中，这款电机的安装结构不需要额外设计复杂的转接座，直接通过四颗螺丝就能固定在航模的电机防火墙上，安装板的厚度经过强度校核，能够承受电机最大拉力下的结构载荷，不会出现飞行过程中安装板断裂导致电机脱落的风险。转子部分的动平衡精度控制在航模动力要求的范围内，常规转速区间内不会出现明显的震动传递到机身，能够保证飞行过程中机身拍摄设备的画面稳定性，也减少了机身结构因为长期震动出现的连接松动问题。整体结构没有多余的冗余设计，每个部件都承担对应的功能，在满足强度、散热、安装适配要求的前提下，尽可能控制整体重量，符合航模动力组件轻量化的设计需求。
