T-MotorF90无人机动力电机结构设计

在多旋翼无人机、小型航模以及轻量化工业巡检飞行器的动力系统选型中，这类外转子无刷电机是核心动力输出部件，直接决定整机的悬停稳定性、负载能力与续航表现。本次呈现的F90规格电机结构，完全围绕高推重比、低风阻、快散热的实际使用需求展开设计，没有冗余的装饰性结构，每一处几何特征都服务于实际工况下的性能表现。

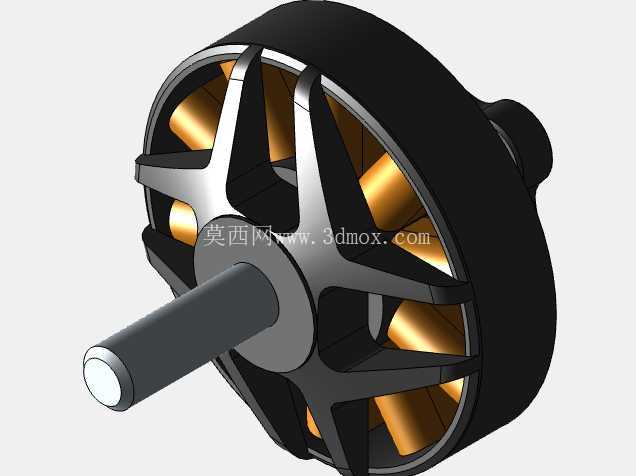

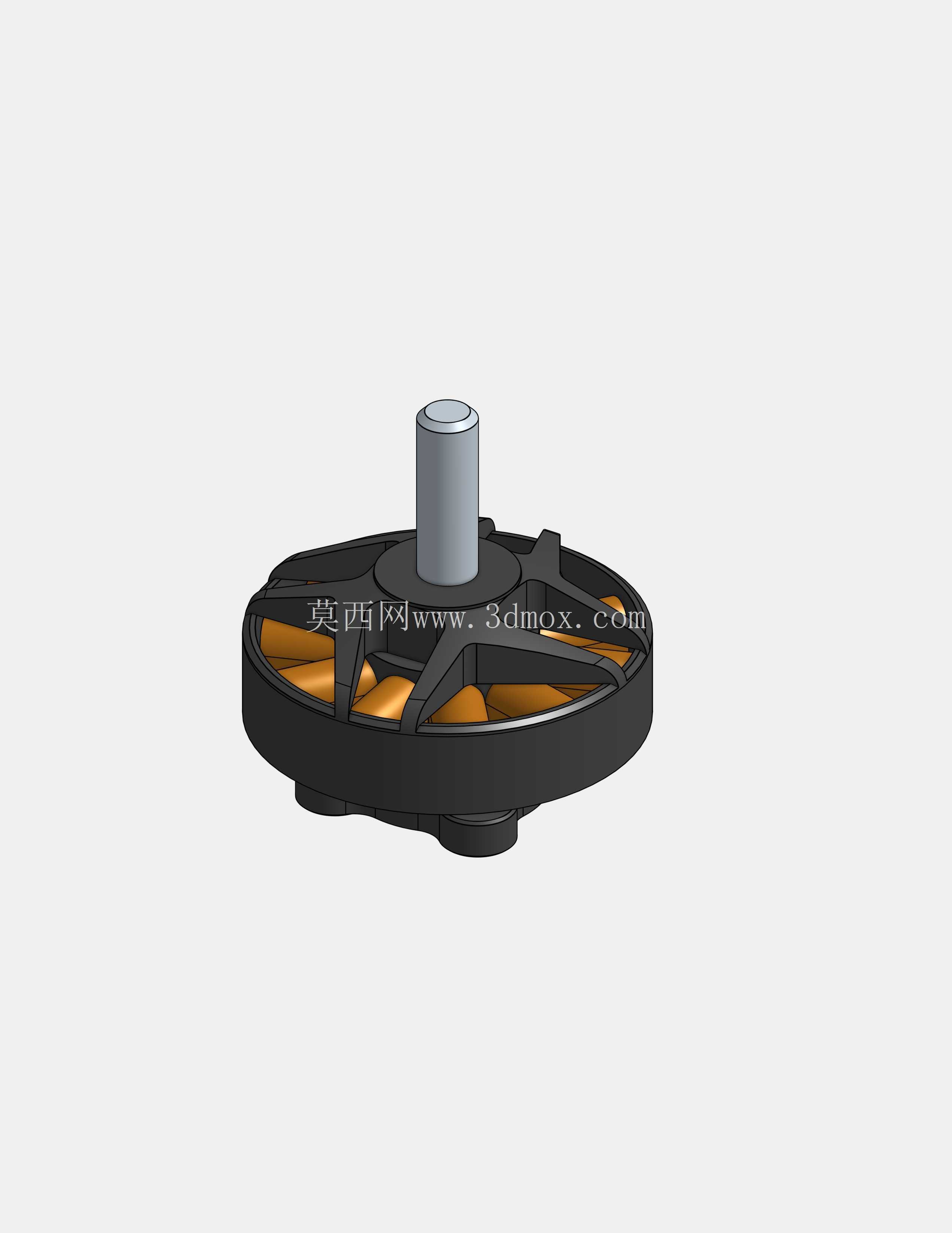

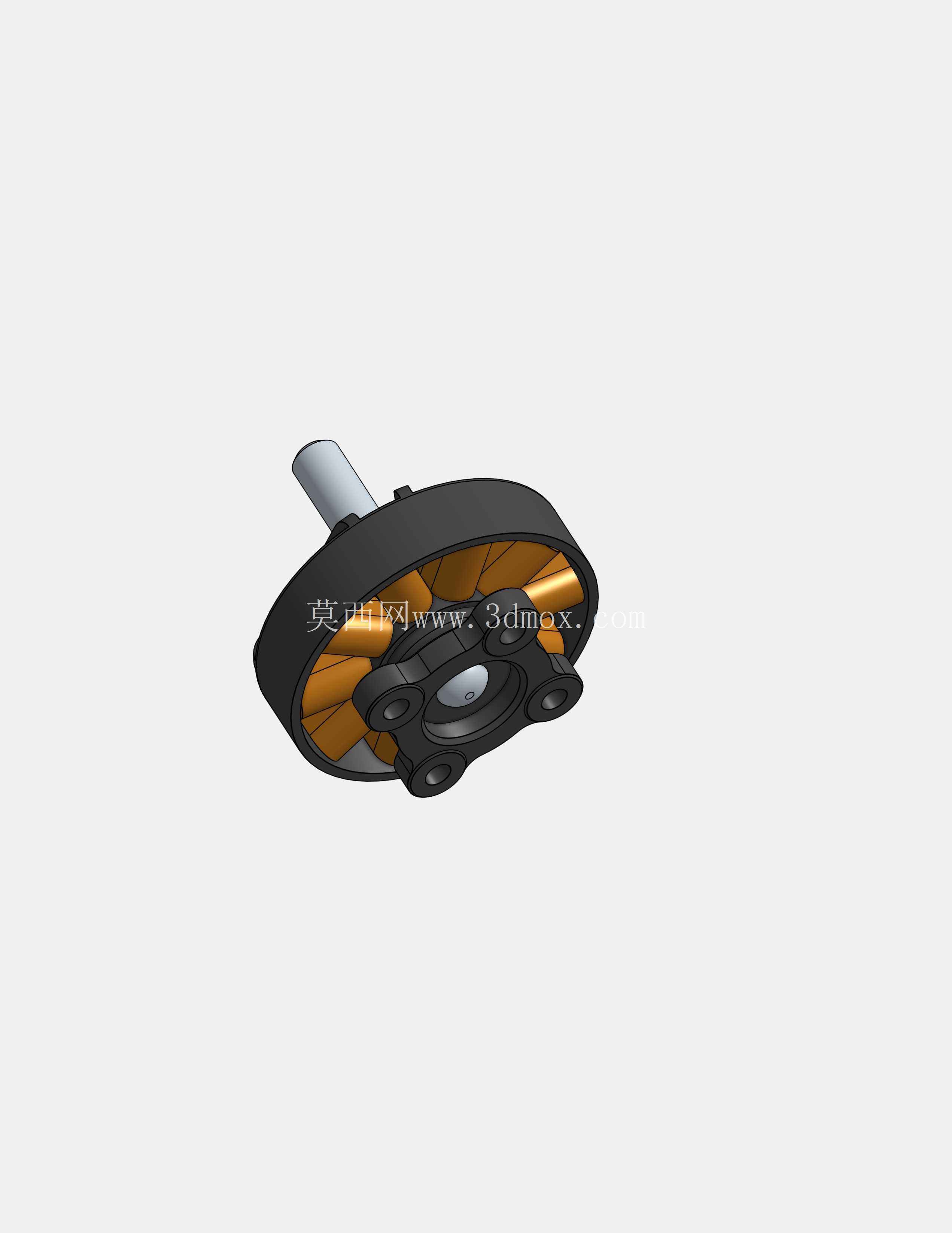

从安装边界来看，该电机采用标准的圆形安装基座，基座上预留的四个沉头安装孔位完全匹配市面上主流的16mm/19mm机臂碳管安装座尺寸，安装孔的沉头深度经过精确计算，锁紧后螺丝端面不会突出基座平面，避免与机臂安装座产生干涉，也不会额外增加风阻。电机输出轴采用标准D型截面设计，轴伸长度刚好适配常用的5-6寸螺旋桨安装座，轴端的卡簧槽位置经过校核，安装螺旋桨后桨夹端面与电机转子外壳的间隙控制在1.2mm，既不会因为间隙过小导致桨叶转动时摩擦外壳，也不会因为间隙过大导致轴承受力点外移增加径向载荷。

设计思路上，这款电机采用外转子结构布局，转子外壳直接集成了散热鳍片的功能——外壳表面的周向凹槽在转子高速旋转时会形成主动气流，快速带走定子绕组工作时产生的热量，相比光滑外壳的同规格电机，持续大负载工况下的绕组温度可以降低12-15℃，有效避免高温退磁的问题。定子部分的硅钢片叠压结构完全按照槽满率最优的方案设计，绕组的排布方式兼顾了低KV值下的扭矩输出与高速转动时的效率平衡，定子与基座之间的过盈配合量经过反复验算，既可以保证高速转动时定子不会出现位移，也不会因为过盈量过大导致硅钢片变形影响磁隙均匀度。

实际使用场景中，这款电机主要适配起飞重量在1.2-2.5kg区间的多旋翼飞行器，无论是航拍消费级无人机，还是搭载小型可见光摄像头的电力巡检无人机，都能提供足够的动力冗余。在结构细节处理上，转子外壳与定子之间的磁隙控制在0.3mm，均匀的磁隙可以大幅降低转动时的齿槽效应，减少电机运行时的振动传递到机身上，提升飞控系统的姿态控制精度，也能避免航拍画面出现果冻效应。电机的出线位置采用了侧向出线的设计，出线口做了圆角过渡处理，避免安装时尖锐的边角割破导线绝缘层，导线长度预留了120mm，足够连接到机臂末端的电调安装位，不需要额外延长导线增加线路电阻。

从结构强度角度考虑，电机的上下端盖都采用了轻量化的高强度铝合金材质，在保证安装强度的前提下尽可能降低自身重量，转子外壳的壁厚做了差异化设计，靠近磁钢安装位的壁厚稍大，保证磁钢安装的同轴度，靠近上端盖的位置做了薄壁处理，进一步降低转动惯量，提升电机的动态响应速度，在飞行器做快速姿态调整时可以更快地改变转速，提升整机的机动性能。轴承选型上采用了双轴承支撑结构，上下两个深沟球轴承的选型匹配了电机的最高转速与径向载荷，在承受螺旋桨转动产生的径向拉力时，轴承的额定动载荷留有足够的安全系数，保证长时间运行下的寿命表现。

在做三维结构建模时，所有配合面的公差都按照实际加工精度做了预留，比如转子磁钢与外壳的配合采用小过盈配合，定子与中心轴的配合采用过渡配合，既方便生产时的装配，也能保证长期运行下结构不会松脱。电机的整体外形做了流线型处理，上端盖的圆弧过渡可以减少高速转动时的空气阻力，相比直角端盖的同规格电机，相同转速下的风阻损耗可以降低8%左右，间接提升了整机的续航时间。
