立式蜗轮蜗杆传动变速箱结构设计

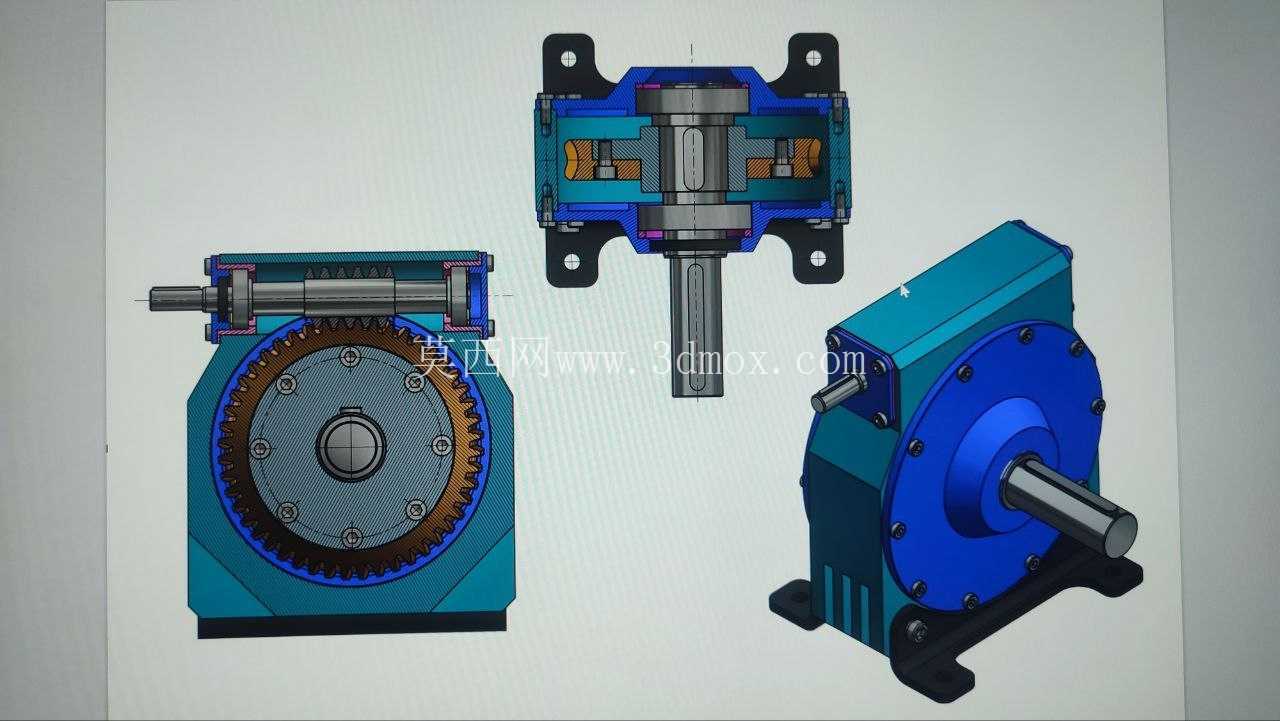

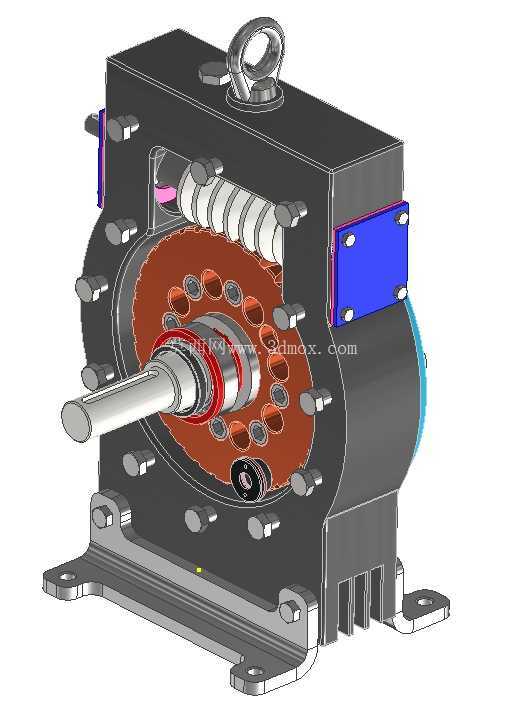

　　这款蜗轮变速箱主要适配中小功率的传动减速场景，常见于轻工输送线、小型自动化专机、食品包装设备的动力传递环节，用来匹配原动机高转速低扭矩的输出特性，将输入转速降低到作业端需要的区间，同时放大输出扭矩，满足执行机构的负载驱动需求。从结构设计来看，整体采用剖分式箱体结构，箱体结合面布置多组内六角螺栓实现紧固密封，既保证箱体装配时蜗轮蜗杆副的安装调试便利性，也能在设备长期运行时维持箱内润滑脂的密封性能，避免润滑油渗漏同时阻挡外部粉尘进入啮合区域。

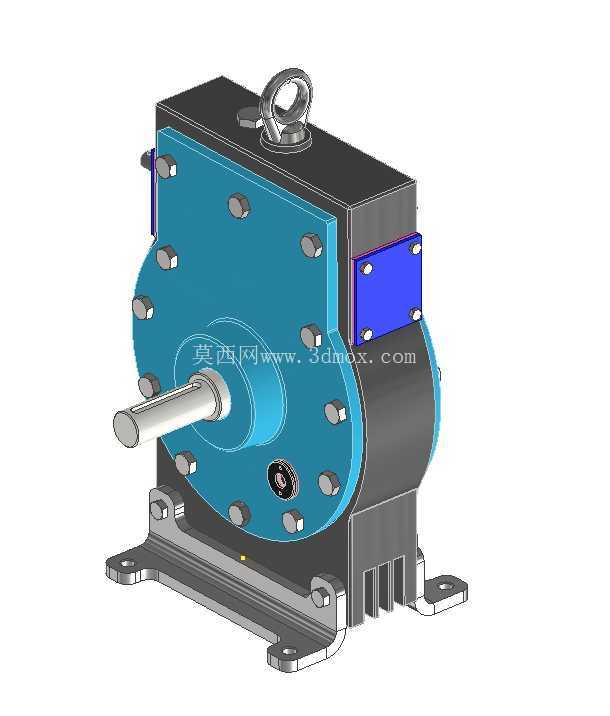

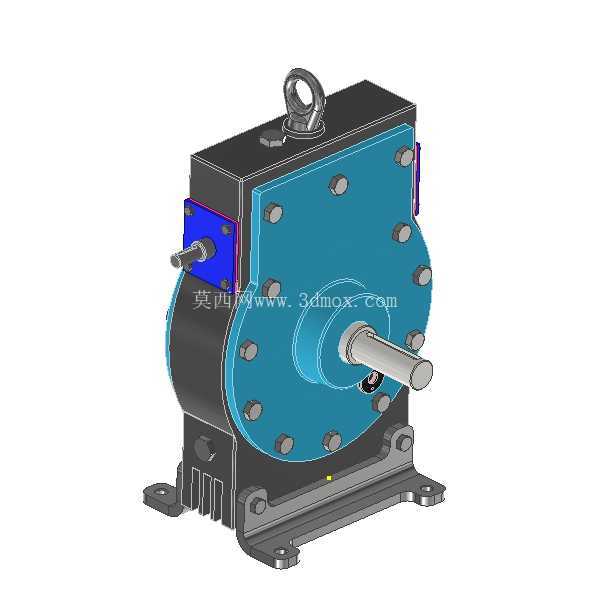

　　输入轴采用水平伸出的悬臂式布置，轴端预留标准轴径与键槽结构，可直接通过联轴器连接驱动电机，也可适配带轮、链轮等挠性传动件，适配不同安装空间的动力输入需求；输出端与蜗轮同轴布置，可根据实际安装需求选择单轴伸出或双轴伸出的配置，满足不同设备的动力输出方向要求。箱体顶部设置吊环结构，方便设备装配、检修时的整体吊装转运，底部采用一体化铸造的安装脚座，脚座上开设长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装时的底座加工精度要求，安装脚座的支撑面经过铣削加工，保证设备安装后箱体的水平度，避免蜗轮蜗杆副因安装倾斜出现偏磨、啮合异响等问题。

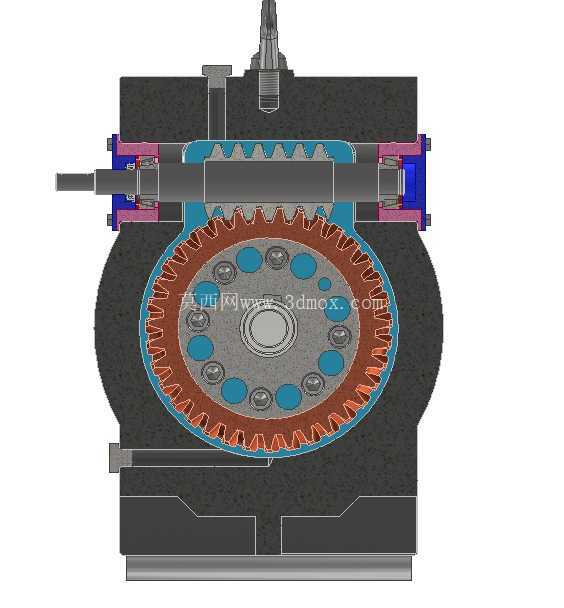

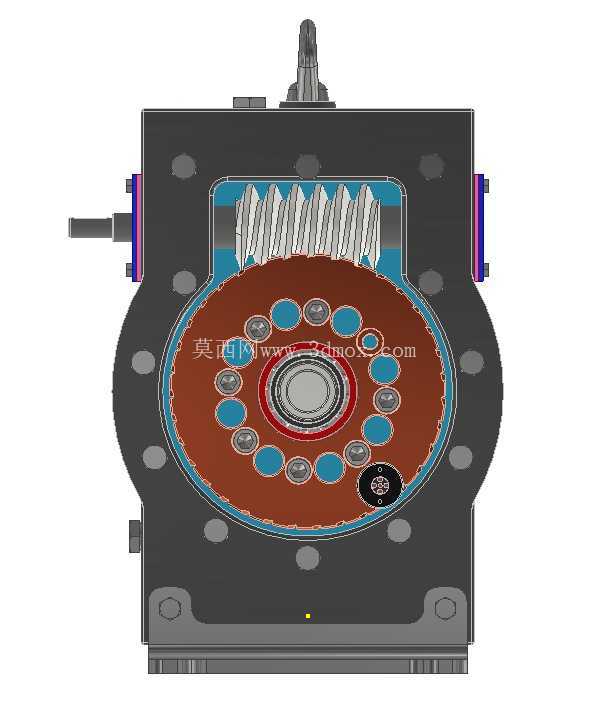

　　箱体侧面设置独立的端盖结构，用来调整蜗轮副的轴向啮合间隙，端盖与箱体之间设置密封垫片，既可以防止润滑油泄漏，也能在长期运行磨损后，通过调整端盖的压紧量补偿蜗轮副的磨损间隙，延长设备的维护周期。设计过程中充分考虑了蜗轮蜗杆传动的自锁特性，当蜗杆导程角小于啮合当量摩擦角时，可实现反向自锁，也就是只能由蜗杆带动蜗轮，无法由蜗轮带动蜗杆，这一特性在提升机构、倾斜输送设备中可以有效避免负载下坠的风险，提升设备运行的安全性。箱体的外形轮廓做了圆角过渡处理，既避免铸造过程中出现应力集中导致的箱体开裂问题，也能减少设备运行过程中棱角磕碰带来的安全隐患。

　　从安装边界来看，输入轴中心高与底部安装面的距离按照通用减速电机的安装尺寸做了适配，可直接替换同规格的齿轮减速箱，降低设备改造时的安装适配成本；箱体的整体宽度控制在紧凑区间，可适配安装空间狭窄的设备内部布局，不会占用过多的设备内部空间。在润滑设计上，箱体内部预留了足够的储油空间，可采用油浴润滑方式，蜗轮下部浸入润滑油中，运行时带起的润滑油可以同时润滑蜗杆啮合面与两端轴承，无需额外设置强制润滑系统，降低设备的附属配置成本；箱体下部预留油塞安装位置，方便定期更换润滑油时的废油排放。轴承选型上，输入轴与输出轴均采用深沟球轴承承受径向载荷，同时在蜗杆轴端配置推力轴承承受轴向载荷，匹配蜗轮蜗杆传动过程中产生的轴向分力，避免轴系出现轴向窜动，保证啮合精度。这款变速箱的传动比覆盖常规中小减速比区间，可适配不同转速要求的作业场景，整体结构紧凑，运行噪音低，适合在对安装空间、运行平稳性有要求的通用机械设备中作为动力减速单元使用。
