数控车削实训用阶梯轴套类加工练习件

这款轴套类零件是专门面向数控车削技能实训开发的实操练习载体，在职业院校机加工实训、企业新入职数控操作工岗前培训场景中应用广泛，能够覆盖从基础外圆车削、台阶面加工到锥面成型、外螺纹切削、内孔精加工的全流程车削工序训练点，帮助操作者快速建立数控车削的工艺逻辑，掌握不同加工特征的走刀路径规划、刀具选型与切削参数匹配方法。

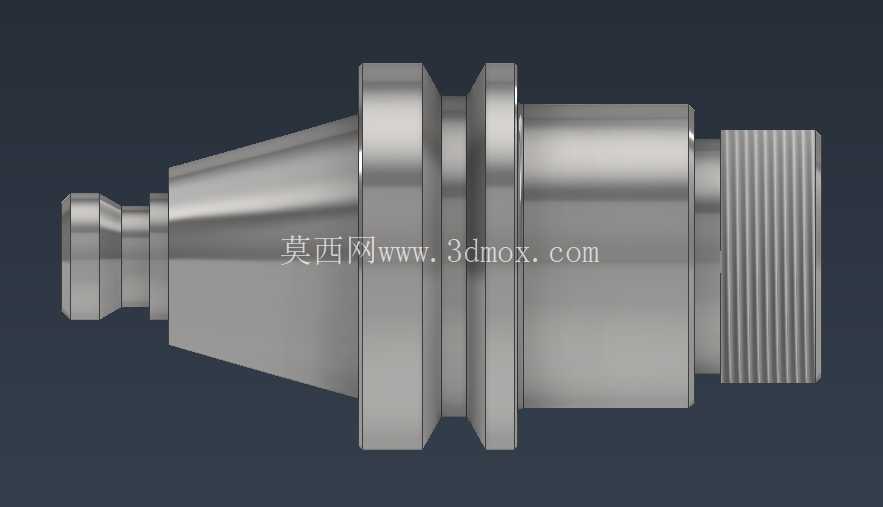

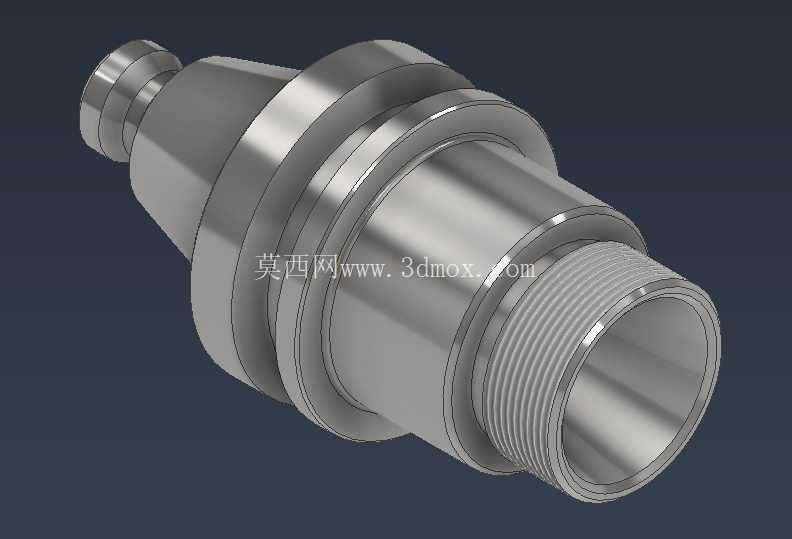

从结构设计来看，零件整体采用同轴回转体布局，从左端小直径夹持端开始，依次设置了短圆柱定位段、1:20锥度过渡段、多阶环形定位凸台、密封槽预留位以及右端细牙外螺纹连接段，内孔为阶梯通孔结构，各段轴肩的端面跳动、同轴度公差设置完全贴合实际工业轴套零件的精度要求，没有刻意设置脱离生产实际的夸张结构，所有加工特征都能在普通卧式数控车床上通过一次装夹或者两次掉头装夹完成加工，适配FANUC、SIEMENS、华中数控等主流数控系统的编程训练需求。

在功能特性设计上，零件左端的小直径圆柱段专门匹配三爪自定心卡盘的夹持范围，装夹时的悬伸长度经过反复验证，既不会因为悬伸过长导致加工振纹，也不会因为悬伸过短影响锥面段的加工走刀空间；中间的多阶凸台结构，每一段的直径差控制在3-8mm之间，既可以练习G90外圆车削循环的分层走刀，也能训练G01直线插补加工台阶端面的接刀技巧，凸台根部的微小圆角设计，能够让操作者练习刀尖圆弧补偿的参数设置方法，避免加工后出现根部清根不到位的问题。锥面段的锥度选择了工业液压刀柄、主轴连接套常用的标准锥度，练习时可以掌握G90锥面车削循环的R参数计算方法，加工完成后还能通过涂色法检测锥面配合精度，和实际生产中的检测流程完全一致。

右端的外螺纹段采用普通公制细牙螺纹，牙距设置为1.5mm，螺纹长度25mm，能够覆盖G92螺纹车削循环的进刀方式选择、分层吃刀量设置、螺纹退刀量调整等核心技能点，螺纹末端的退刀槽宽度和深度符合机械设计手册的标准要求，操作者可以练习切槽刀的对刀与切削工艺，避免螺纹加工末端出现乱牙、撞刀等常见问题。内孔的阶梯结构从右端大孔到左端小孔平滑过渡，大孔直径与螺纹小径匹配，小孔直径与左端夹持端内孔一致，内孔加工时可以练习内孔车刀的装夹找正、内孔排屑、内孔尺寸精度控制等难点技能，内孔表面的粗糙度要求设置为Ra1.6，和实际液压、传动系统中轴套零件的内孔要求一致。

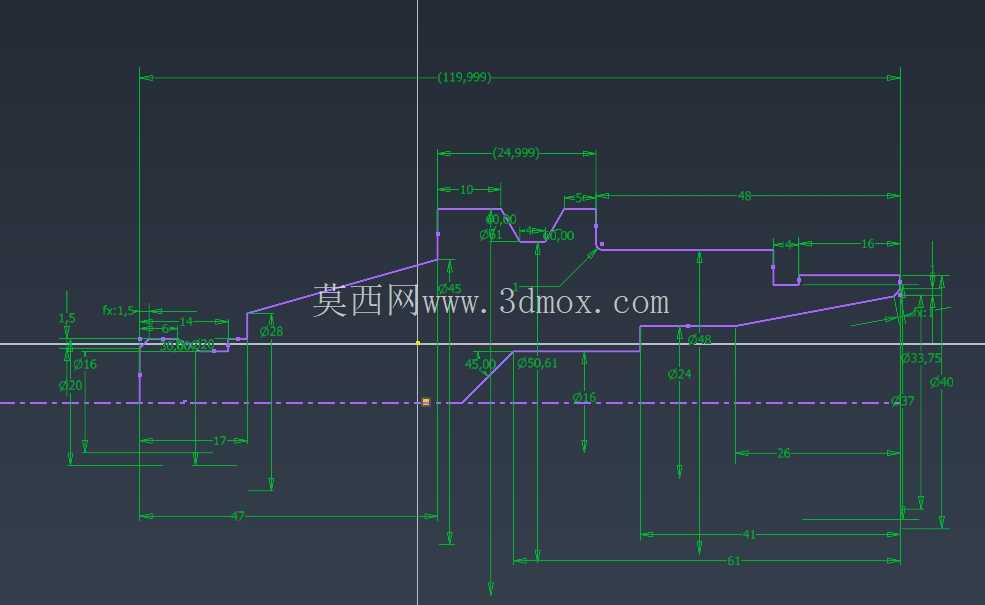

从安装边界与尺寸设计来看，零件总长度控制在120mm左右，最大外圆直径65mm，最小外圆直径18mm，毛坯选用直径70mm的45号钢圆棒料，下料长度125mm，完全适配普通数控车床的最大加工回转直径范围，不需要额外加装跟刀架或者中心架，降低实训过程中的工装准备成本。各台阶的轴向尺寸公差设置在±0.02mm，径向尺寸公差设置在±0.01mm，形位公差要求同轴度0.02mm、端面圆跳动0.015mm，既不会因为公差过松失去训练意义，也不会因为公差过严导致初学者频繁出现废品，打击学习积极性。

在工艺路线设计的引导性上，零件的结构顺序完全贴合实际轴套零件的加工逻辑，操作者在练习时需要自行完成工艺路线排布：先装夹毛坯左端，车平右端面后钻中心孔、钻内孔底孔，粗车右端外圆各台阶、粗车内孔，半精车外圆与内孔留0.2mm精车余量，车退刀槽、车外螺纹，最后精车各段外圆与内孔到尺寸，之后掉头垫铜皮装夹右端大外圆，找正后车左端端面保证总长，粗精车左端小圆柱段与锥面到尺寸，整个工艺过程和实际生产中加工主轴连接套、液压刀柄接杆等零件的流程完全一致，能够让操作者在练习过程中建立和工业生产接轨的工艺思维，而不是单纯练习孤立的编程指令。

另外，零件上的各段凸台宽度、槽宽尺寸都设置了不同的精度等级，部分尺寸标注了公差带，操作者在练习时需要学会根据公差要求调整刀具磨耗补偿值，掌握尺寸精度的在线测量与补偿方法，这也是数控车削操作中核心的实操技能，很多初学者往往只会编程走刀，却不会通过磨耗补偿控制尺寸精度，这款练习件的结构设计刚好针对性覆盖了这一训练痛点。同时，零件的所有棱边都设置了0.2mm的倒角要求，能够让操作者养成加工后倒角去毛刺的工艺习惯，符合实际生产中的零件质量要求，避免出现锐边划伤的安全隐患。
