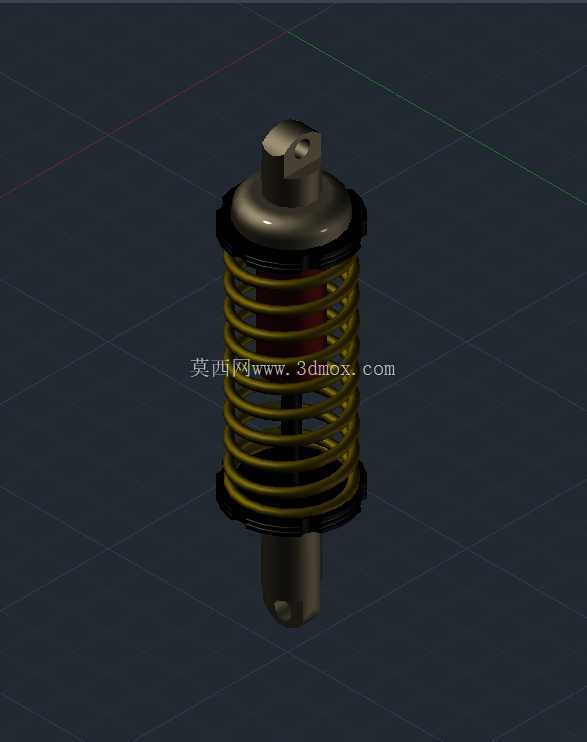

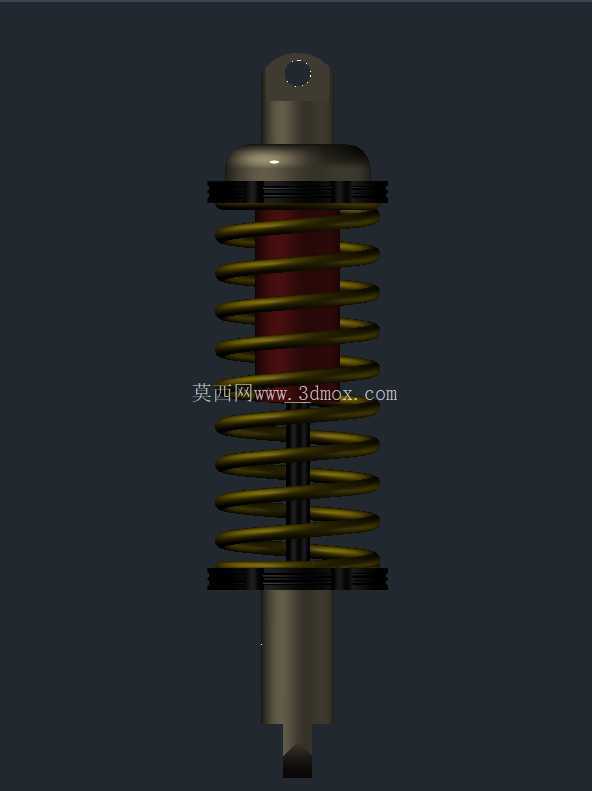

摩托车后悬架螺旋弹簧减震总成结构

　　在两轮摩托车的底盘行驶系统设计中，后悬架减震部件是直接关联骑行舒适性、行驶操控稳定性以及车架结构疲劳寿命的核心承载构件，本次呈现的减震总成结构，覆盖了常规跨骑、踏板类摩托车后悬置的典型构型，可作为结构设计参考、逆向建模基准以及教学演示的具象载体。从实际装车场景来看，这类减震器上端通过吊耳结构连接车架尾部的安装支座，下端活塞杆伸出端连接后摇臂的铰接点位，在车辆行驶过颠簸路面、减速带或者非铺装路面的起伏路段时，车轮受到的地面冲击会先传递到后摇臂，再通过减震器的作用完成冲击能量的耗散，避免刚性冲击直接传递到车架以及驾乘人员身上，同时还能在车辆加速、制动以及过弯侧倾时提供足够的支撑刚度，抑制车身的多余俯仰与侧倾晃动，保证轮胎始终与地面保持足够的接触附着力。

　　从功能特性拆分来看，该总成包含的螺旋弹簧主要承担承载车身重量、提供复位弹力的作用，弹簧的刚度选型直接匹配对应车型的整备质量以及额定载重，弹簧的节距、中径、丝径参数都经过匹配计算，避免出现载重后压并、或者刚度不足导致的打底问题；中间的阻尼筒体则负责将弹簧往复运动的机械能通过液压油的节流作用转化为热能耗散，抑制弹簧的多余往复弹跳，避免车辆出现长时间的余震晃动，活塞杆表面做了硬铬镀层处理，保证往复运动过程中的耐磨性能以及密封件的使用寿命，上下两端的安装点位都设计了橡胶衬套结构，能够过滤掉高频的小幅振动，同时补偿安装过程中的少量角度偏差，避免铰接点位出现刚性卡滞。

　　从设计思路层面拆解，该结构在建模过程中优先保证了各部件的装配关系准确：弹簧的两端并紧磨平段与上下弹簧座的定位台阶完全贴合，不会出现装配干涉；阻尼筒体的外径与弹簧内径之间预留了足够的径向间隙，避免弹簧压缩过程中出现剐蹭筒体的问题；活塞杆的伸出长度匹配减震器的最大拉伸、压缩行程，行程范围内不会出现活塞脱出筒体或者撞底的问题；上下安装点的铰接孔同轴度、孔径尺寸都符合通用摩托车后减震的安装尺寸规范，能够适配多数同级别车型的安装边界。在安装边界尺寸上，该减震总成的最大安装距对应车辆空载状态下的悬置长度，最小安装距对应最大压缩行程下的极限长度，两者的差值就是减震器的有效工作行程，设计过程中预留了10%左右的行程余量，避免极限工况下出现机械硬冲击；弹簧座的外径尺寸控制在合理范围内，不会与周边的后挡泥板、车架侧盖等覆盖件产生运动干涉；阻尼筒体的外径尺寸兼顾了内部液压阀系的布置空间以及外部的弹簧安装空间，整体径向尺寸紧凑，适配摩托车后摇臂区域狭窄的布置空间。

　　对于三维建模从业者而言，该模型的结构拆分清晰，弹簧的螺旋扫描特征、阻尼筒体的回转特征、活塞杆的阶梯轴特征、安装吊耳的拉伸与孔特征都具备典型的机械零件建模代表性，在建模练习过程中可以重点关注弹簧的参数化设计方法，通过调整弹簧丝径、中径、有效圈数等参数快速匹配不同载重需求的车型，同时可以练习装配体环境下的干涉检查、行程模拟，验证不同压缩长度下各部件的位置关系是否合理；对于结构设计人员而言，该模型可以作为同类型减震器设计的构型参考，对照实际的性能需求调整弹簧刚度、阻尼阀系参数以及安装尺寸，缩短前期方案设计的周期；对于教学场景而言，该模型能够直观展示摩托车后悬架减震系统的组成结构与工作原理，帮助学习者理解弹性元件与阻尼元件配合工作的逻辑，掌握悬架系统的核心设计要点。在实际的工程应用中，这类减震器的性能调校需要结合整车的质心位置、前后轴荷分配、常用行驶路况做匹配，弹簧刚度过高会导致骑行路感过硬，颠簸路面冲击直接传递到驾乘人员，刚度过低则会导致车辆过弯侧倾过大、制动点头明显，阻尼力的匹配则需要与弹簧刚度对应，阻尼过大同样会导致振动过滤效果差，阻尼过小则无法抑制弹簧的多余弹跳，建模过程中对这些参数的具象化呈现，也能帮助设计人员更直观地理解参数调整对整体结构的影响。
