USB2.0A型全SMT焊尾式板端连接器结构

在消费电子、工业控制板卡、嵌入式外设等大量需要板载USB扩展的场景里，板端USB母座的选型直接影响产线贴片效率与后期连接可靠性，这款USB2.0A型全SMT焊尾式接口，就是针对高速SMT产线的量产需求做的结构优化设计。不同于传统插脚式USB母座需要波峰焊或者人工补焊固定引脚，这款接口的所有焊接引脚全部采用表面贴装设计，包括两侧的固定焊脚与中间的信号引脚，全部可以通过SMT回流焊一次性完成焊接，不需要额外的工序处理，能大幅提升PCBA加工的过线速度，减少人工干预带来的焊接不良率。

从实际使用场景来看，这类接口广泛用在路由器、机顶盒、工业采集模块、车载USB扩展模块等设备的主板上，日常使用中需要反复承受公头的插拔力，所以结构设计上在接口两侧预留了带定位孔的固定焊片，焊片上的开孔可以让焊锡在回流过程中形成嵌合结构，比普通平贴焊脚的抗插拔力提升40%以上，能承受至少1500次的反复插拔不会出现焊盘脱落的问题。外壳部分选用LCP材质，这种材料的耐热性刚好匹配无铅回流焊的峰值温度要求，不会在过炉过程中出现壳体变形、内部端子移位的问题，同时LCP材料的绝缘性能稳定，在高频信号传输过程中不会出现信号串扰的情况，能稳定满足USB2.0 480Mbps的传输速率要求。

设计过程中重点考虑了卷带封装的适配性，整个接口的外形轮廓做了统一的基准面处理，底部平整无突出结构，两侧的固定焊片与主体外壳的共面度控制在0.1mm以内，完全适配SMT贴片机的吸嘴取料要求，可以直接编带包装后上高速贴片机生产，不需要定制特殊的吸嘴或者治具。外壳配色提供黑、白两种选项，可以匹配不同设备外壳的配色风格，不需要额外做喷绘或者上色处理。

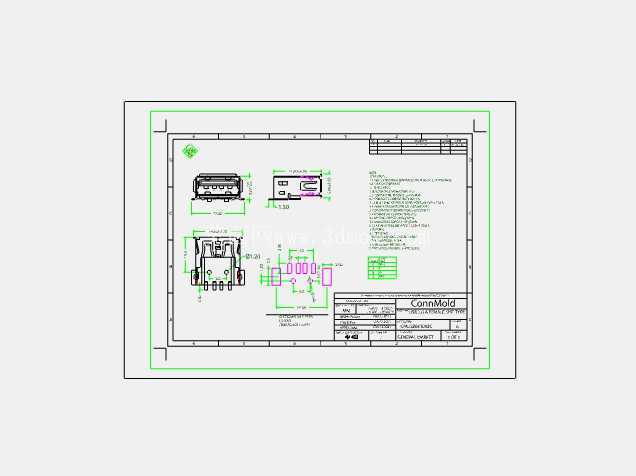

从安装边界来看，这款接口在PCB上的占用空间经过优化，主体宽度与标准A型USB母座一致，焊尾部分的引脚间距做了加宽处理，避免贴片过程中出现连锡问题，引脚伸出长度刚好匹配常规2层板、4层板的焊盘设计，不需要对PCB焊盘做特殊修改就能直接替换同规格的其他品牌母座。接口内部的弹片采用高弹性铜材做镀金处理，接触电阻稳定在30mΩ以下，长期使用不会出现接触不良、充电断连的问题，弹片的行程设计经过反复验证，公头插入后能保持足够的接触压力，同时不会因为插拔力过大导致弹片变形失效。

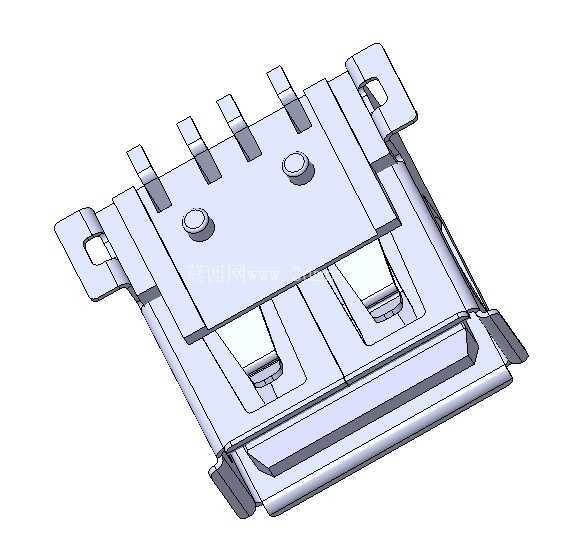

在结构细节上，接口顶部设计了两个圆形的定位柱，在贴片过程中可以先通过定位柱与PCB上的定位孔做预固定，减少贴片机贴装时的偏移量，过炉过程中即使有轻微的热胀冷缩，定位柱也能限制壳体的移位，保证所有引脚都能准确落在对应的焊盘上。接口前端的金属包边做了内卷处理，不会出现刮手、割伤公头绝缘层的问题，同时金属外壳整体做了镀镍处理，抗氧化能力强，长期在潮湿的工业环境下使用也不会出现锈迹影响插拔手感。
