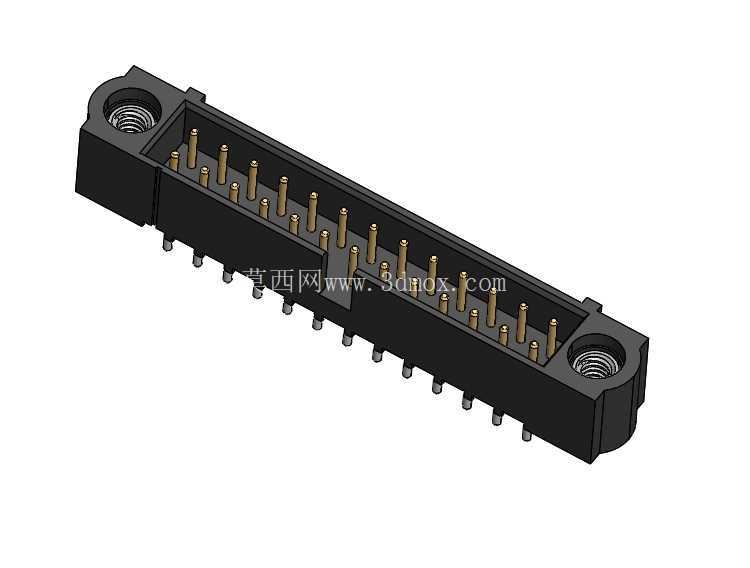

带安装螺母的高密度双排弯针连接器结构

　　在工业控制板卡、通讯设备内部互联、测试治具搭建的场景里，这类带固定螺母的双排排针是解决板间信号可靠传输的常用连接件，不同于普通无固定结构的直插排针，两端集成的铜螺母嵌件是整个结构设计的核心考量点——很多设备在长期振动工况下，普通排针仅靠焊盘锡层固定，很容易出现焊脚开裂、接触退针的问题，而两端的螺母可以配合螺丝将排针本体牢牢锁固在PCB板的安装孔位上，哪怕是在轨道交通车载设备、工业伺服驱动器这类持续受振动影响的设备里，也能保证插合面的位置精度，不会因为长期偏移导致公母座插合不到位。

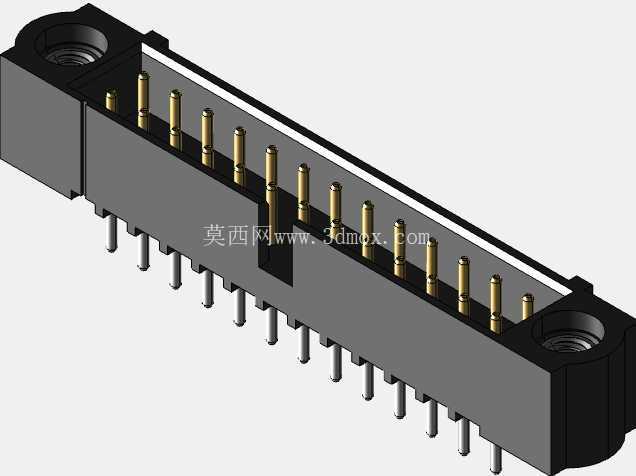

　　从结构细节来看，这款排针采用错位双排针脚布局，相比同长度的等距双排排针，能在有限的插合面宽度内布置更多信号触点，针脚采用黄铜基材镀金处理，接触电阻控制在毫欧级，既可以传输低压数字信号，也能承载小功率的供电回路，插合端的针脚做了导向倒角，公母座对插时不需要完全精准对位就能顺利滑入，减少产线装配时的对位难度，也能避免硬插导致的针脚弯折报废。绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊的高温工况，不会在焊接过程中出现基座变形、针脚移位的问题，基座两侧的定位柱和PCB板上的定位孔配合，在过炉焊接前就能提前固定排针的位置，不需要额外治具压合就能保证针脚垂直度。

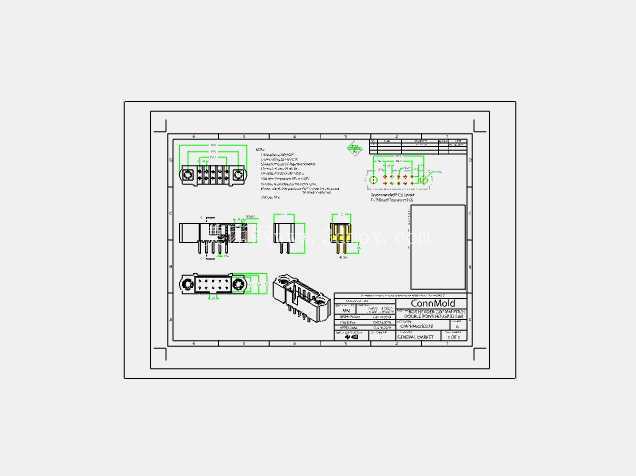

　　安装边界上，排针本体的长度方向尺寸匹配常规2.54mm间距排针的安装孔位，两端螺母的中心距做了标准化设计，可以直接替换同规格无固定结构的普通排针，不需要修改原有PCB的开孔布局，针脚伸出基座焊接面的长度刚好适配1.6mm-2.0mm厚度的常规PCB板，过炉后焊锡爬升高度能够覆盖针脚的焊接段，保证焊接强度。设计过程中需要重点考量针脚的保持力，每根针脚和塑料基座之间采用倒刺结构卡合，正常插拔过程中不会出现针脚被从基座中带出的问题，插合面的塑胶挡墙高度略高于针脚端面，在公母座未插合的状态下能够避免针脚被外力碰弯，两端的螺母嵌件在注塑时就预埋进基座本体，和塑胶之间做了滚花防滑结构，拧螺丝固定时螺母不会跟着螺丝转动，也不会从基座中脱出。

　　实际选型应用时，这类带固定结构的排针多用于需要频繁插拔的接口位置，比如设备的功能扩展槽、模块化板卡的互联接口，相比普通排针，它的抗振动、抗冲击性能提升明显，不需要额外增加固定压片就能满足工业级设备的可靠性要求，针脚的弯脚角度严格控制在90度，焊接后针脚和PCB板面平行，不会出现虚焊、假焊的问题，插合时的插拔力控制在合理区间，既不会因为太松导致接触不良，也不会因为太紧导致插拔困难、损坏板卡。
